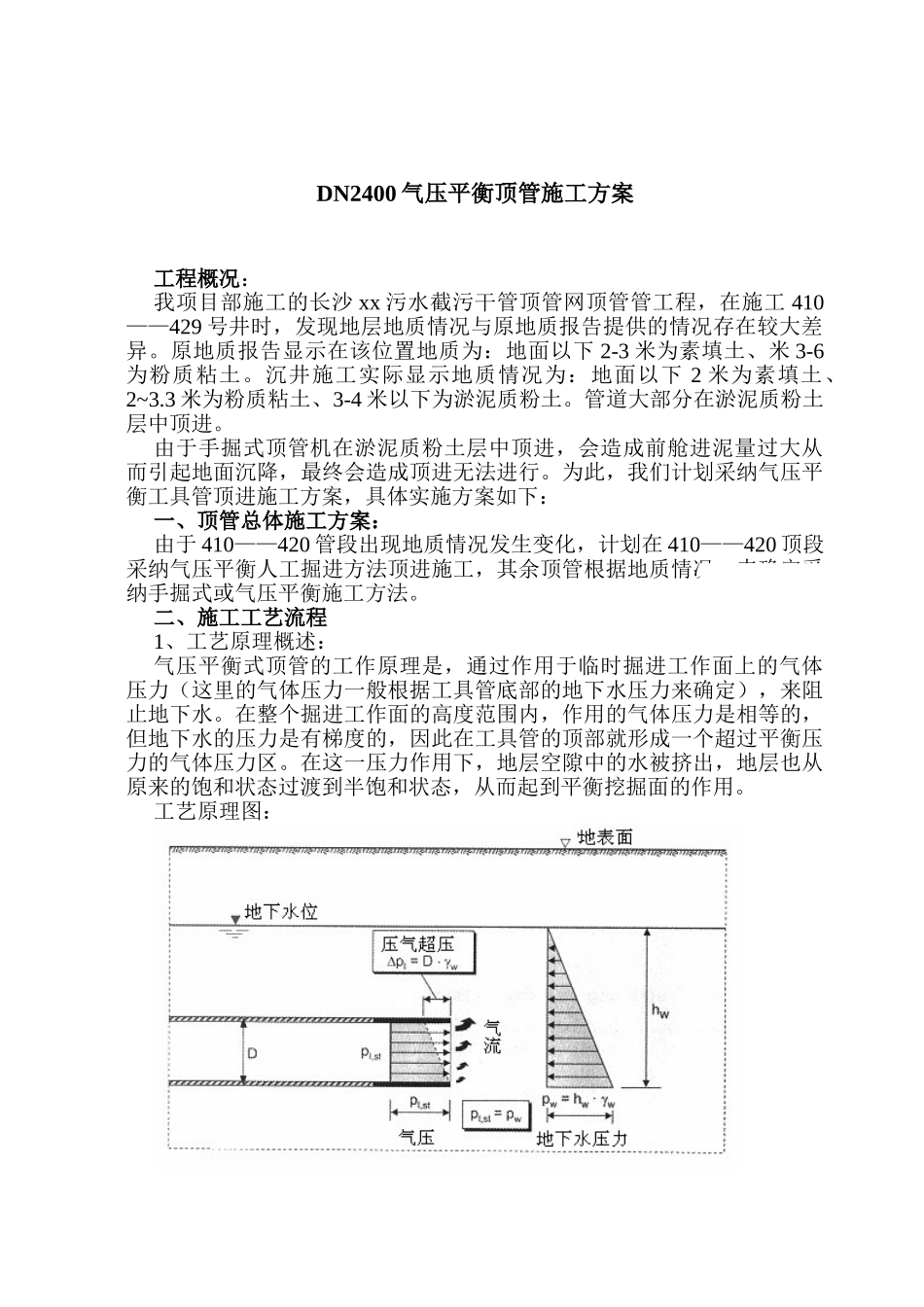

DN2400 气压平衡顶管施工方案工程概况：我项目部施工的长沙 xx 污水截污干管顶管网顶管管工程，在施工 410——429 号井时，发现地层地质情况与原地质报告提供的情况存在较大差异。原地质报告显示在该位置地质为：地面以下 2-3 米为素填土、米 3-6为粉质粘土。沉井施工实际显示地质情况为：地面以下 2 米为素填土、2~3.3 米为粉质粘土、3-4 米以下为淤泥质粉土。管道大部分在淤泥质粉土层中顶进。由于手掘式顶管机在淤泥质粉土层中顶进，会造成前舱进泥量过大从而引起地面沉降，最终会造成顶进无法进行。为此，我们计划采纳气压平衡工具管顶进施工方案，具体实施方案如下：一、顶管总体施工方案：由于 410——420 管段出现地质情况发生变化，计划在 410——420 顶段采纳气压平衡人工掘进方法顶进施工，其余顶管根据地质情况，来确定采纳手掘式或气压平衡施工方法。二、施工工艺流程1、工艺原理概述：气压平衡式顶管的工作原理是，通过作用于临时掘进工作面上的气体压力（这里的气体压力一般根据工具管底部的地下水压力来确定），来阻止地下水。在整个掘进工作面的高度范围内，作用的气体压力是相等的，但地下水的压力是有梯度的，因此在工具管的顶部就形成一个超过平衡压力的气体压力区。在这一压力作用下，地层空隙中的水被挤出，地层也从原来的饱和状态过渡到半饱和状态，从而起到平衡挖掘面的作用。工艺原理图：设备布置图：1-冷却塔；2 带纠偏装置的工具管；3-第一道气闸门；4-空压机；5-第二道气闸门； 6-空气滤清器；7-防漏气装置；8-送气管道2、气压平衡顶管施工工艺流程三、具体实施方案1、导轨安装：导轨安放在混凝土基础面上，导轨定位后必须稳固、正确，在顶进中承受各种负载时不移位、不变形、不沉降。导轨安放前，应先复核管道中心位置但在安装时必须复核。导轨面标高按管道设计标高设置，在顶进中常常复核调整，确保顶进轴线的精度。导轨设置坡度与设计轴线相同。顶进工作坑的混凝土基础面的标高等于管底标高减去导轨构造高度和管壁厚度之和（约 600mm）。导轨安装允许偏差：轴线位置：±3mm；顶面高程：+3mm;两轨间距：±2mm。2、顶铁采纳 U 形顶铁：U 形顶铁通常是一个内径较小、外径与“F”管相同的，有一定厚度的钢结构件，主要作用是把主顶油缸的点推力，分布顶管施工准备工作坑设备安装工具管出洞顶进气压加压挖掘出土地面设备安装注浆材料准备注浆地面沉降控制布点顶至接收坑地面沉降点测量下管、安管测...
