长沙某高层住宅楼测量施工方案

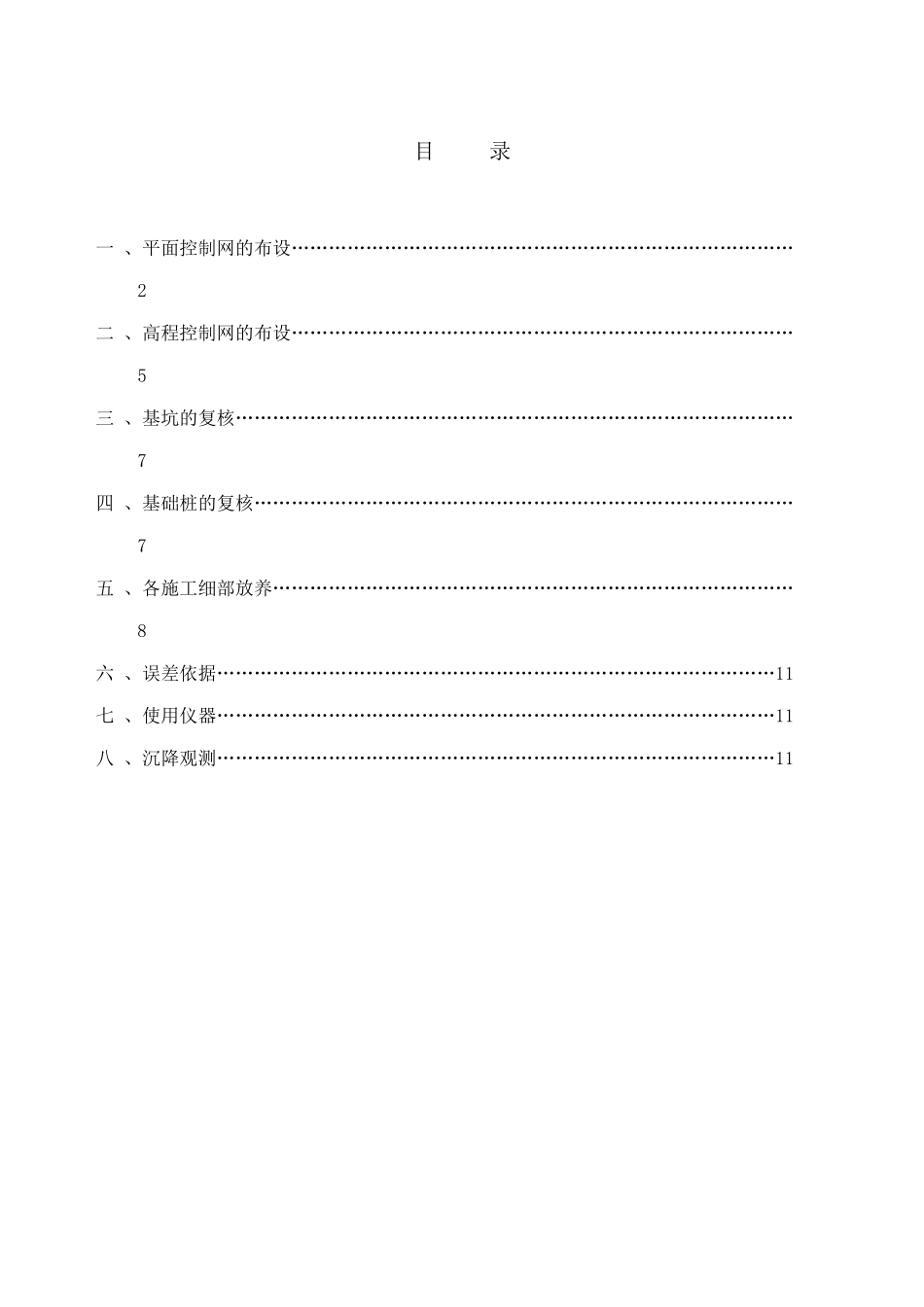

目 录一 、平面控制网的布设………………………………………………………………………2二 、高程控制网的布设………………………………………………………………………5三 、基坑的复核………………………………………………………………………………7四 、基础桩的复核……………………………………………………………………………7五 、各施工细部放养…………………………………………………………………………8六 、误差依据………………………………………………………………………………11七 、使用仪器………………………………………………………………………………11八 、沉降观测………………………………………………………………………………11***小区 1#、2#、地下室***工程施工测量方案***小区 1#、2#住宅及 1#、2#地下室***工程占地面积为 2758 m2，总建筑面积为 90720.1m2。其中地下室面积 14046.68m2。本工程住宅楼地下 2 层，地上 28 层，地下二层为甲六级人防地下室（战时）车库（平常），地下一层为车库；地上二十八层为住宅。建筑高度 87.15m，建筑类别为一类高层建筑，设计使用年限为 50 年，耐火等级为一级，地下室防水等级均为Ⅰ级，屋面防水等级均为Ⅱ级，抗震设防烈度为六度，建筑结构类型为剪力墙结构。一、平面控制网的布设平面控制网的布设应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；布设平面控制网应首先根据设计总平面图，现场施工平面布置图；选点应选在通视条件良好、安全、易保护的地方；桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。平面控制网分总控制网和轴线控制网两级测设。总控制网的建立以业主提供的控 制 点K515 ： (x=100422.442 ； y=39423.177 ； z=53.860) ； K916 ：（x=100354.498；y=39219.985）为基准，采纳全站仪导线法测量。轴线控制网以总控制网为基准对各栋主控轴线的控制点进行加密。1、测量工作实施前与业主进行基准控制点书面和现场交接，对业主提供的平面和高程控制点的测量成果资料和现场控制点进行复测，并将复测成果报业主和监理审核。在施工过程中定期对控制网点进行校核。根据建设单位提供的建筑物轴线交点坐标，以及施工总平面布置图，从整体考虑，遵循先整体、后局部，高精度控制低精度的原则在施工区加密控制点，控制点布设完成后对加密控制网进行导线复核形成首级控制网，达到精度要求后进行...
