长距离顶管技术在排水管道工程中的应用p

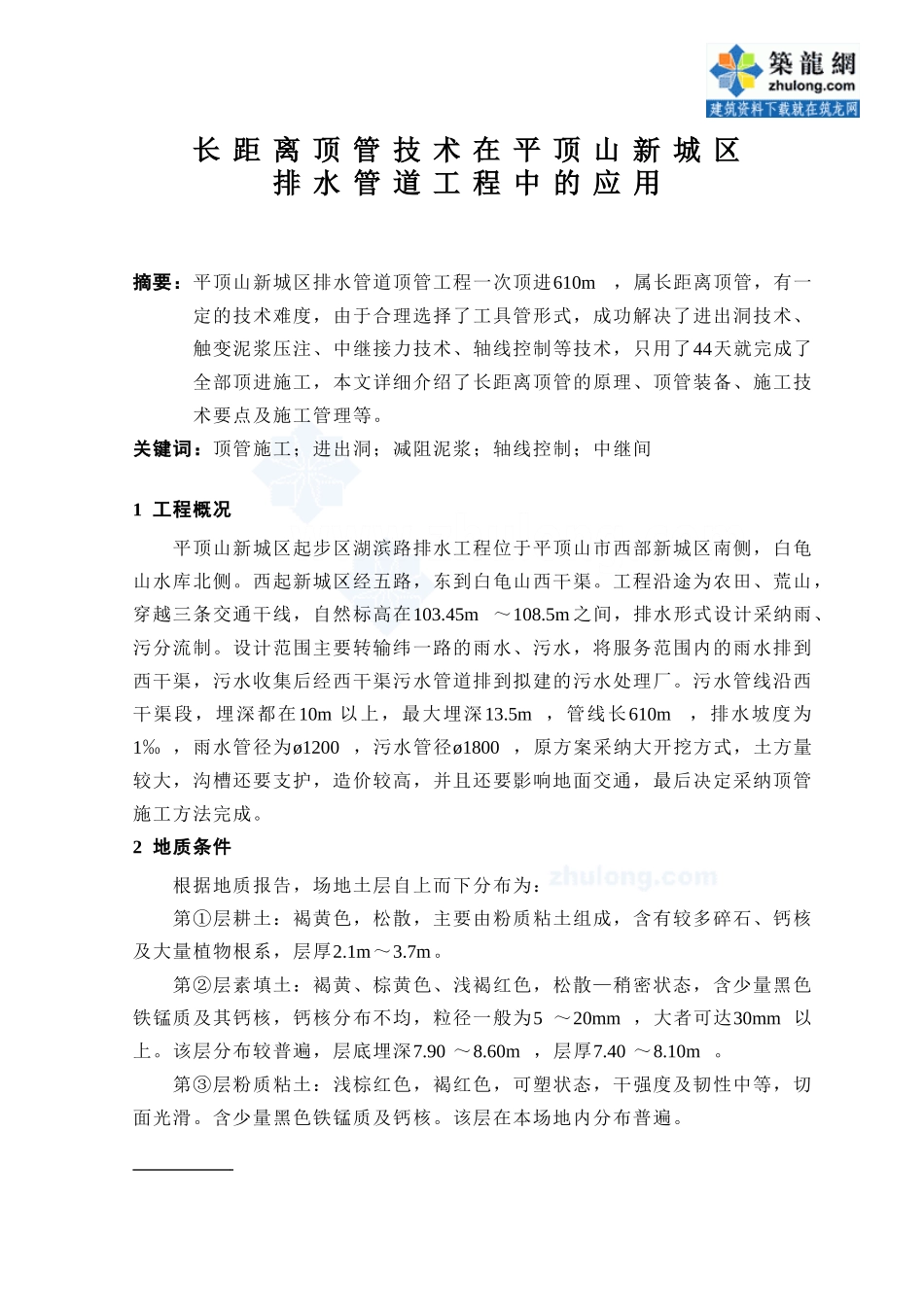

长 距 离 顶 管 技 术 在 平 顶 山 新 城 区排 水 管 道 工 程 中 的 应 用摘要：平顶山新城区排水管道顶管工程一次顶进610m，属长距离顶管，有一定的技术难度，由于合理选择了工具管形式，成功解决了进出洞技术、触变泥浆压注、中继接力技术、轴线控制等技术，只用了44天就完成了全部顶进施工，本文详细介绍了长距离顶管的原理、顶管装备、施工技术要点及施工管理等。关键词：顶管施工；进出洞；减阻泥浆；轴线控制；中继间1 工程概况平顶山新城区起步区湖滨路排水工程位于平顶山市西部新城区南侧，白龟山水库北侧。西起新城区经五路，东到白龟山西干渠。工程沿途为农田、荒山，穿越三条交通干线，自然标高在103.45m ～108.5m 之间，排水形式设计采纳雨、污分流制。设计范围主要转输纬一路的雨水、污水，将服务范围内的雨水排到西干渠，污水收集后经西干渠污水管道排到拟建的污水处理厂。污水管线沿西干渠段，埋深都在10m 以上，最大埋深13.5m ，管线长610m，排水坡度为1‰ ，雨水管径为ø1200 ，污水管径ø1800 ，原方案采纳大开挖方式，土方量较大，沟槽还要支护，造价较高，并且还要影响地面交通，最后决定采纳顶管施工方法完成。2 地质条件根据地质报告，场地土层自上而下分布为：第①层耕土：褐黄色，松散，主要由粉质粘土组成，含有较多碎石、钙核及大量植物根系，层厚2.1m～3.7m。第②层素填土：褐黄、棕黄色、浅褐红色，松散—稍密状态，含少量黑色铁锰质及其钙核，钙核分布不均，粒径一般为5 ～20mm ，大者可达30mm 以上。该层分布较普遍，层底埋深7.90 ～8.60m ，层厚7.40 ～8.10m 。第③层粉质粘土：浅棕红色，褐红色，可塑状态，干强度及韧性中等，切面光滑。含少量黑色铁锰质及钙核。该层在本场地内分布普遍。 ［ 作 者 简 介 ］ 朱 惠 伟 （ 1968—） ， 男 ， 河 南 平 顶 山 人 ， 河 南 平 顶 山 煤 业集 团 建 安 公 司 土 建 处 工 程 师 ， 河 南 省 平 顶 山 市 程 平 路 中 段 47 号 院 邮 编 ：467000， 电 话 ： 13183335117 （ 0375） 2787151地下水类型为潜水，水位一般在3.0m左右，地下水变化幅度在1.5m左右。3 顶管工程特点新城区排污管线沿西干渠段顶管属长距离顶管，管径大，埋置深，地下水位偏高，施工中主要解决的是顶力问题，方向控制，控制正面塌方，不确定因素较多，施工较难。4 顶管施工方法选择...
