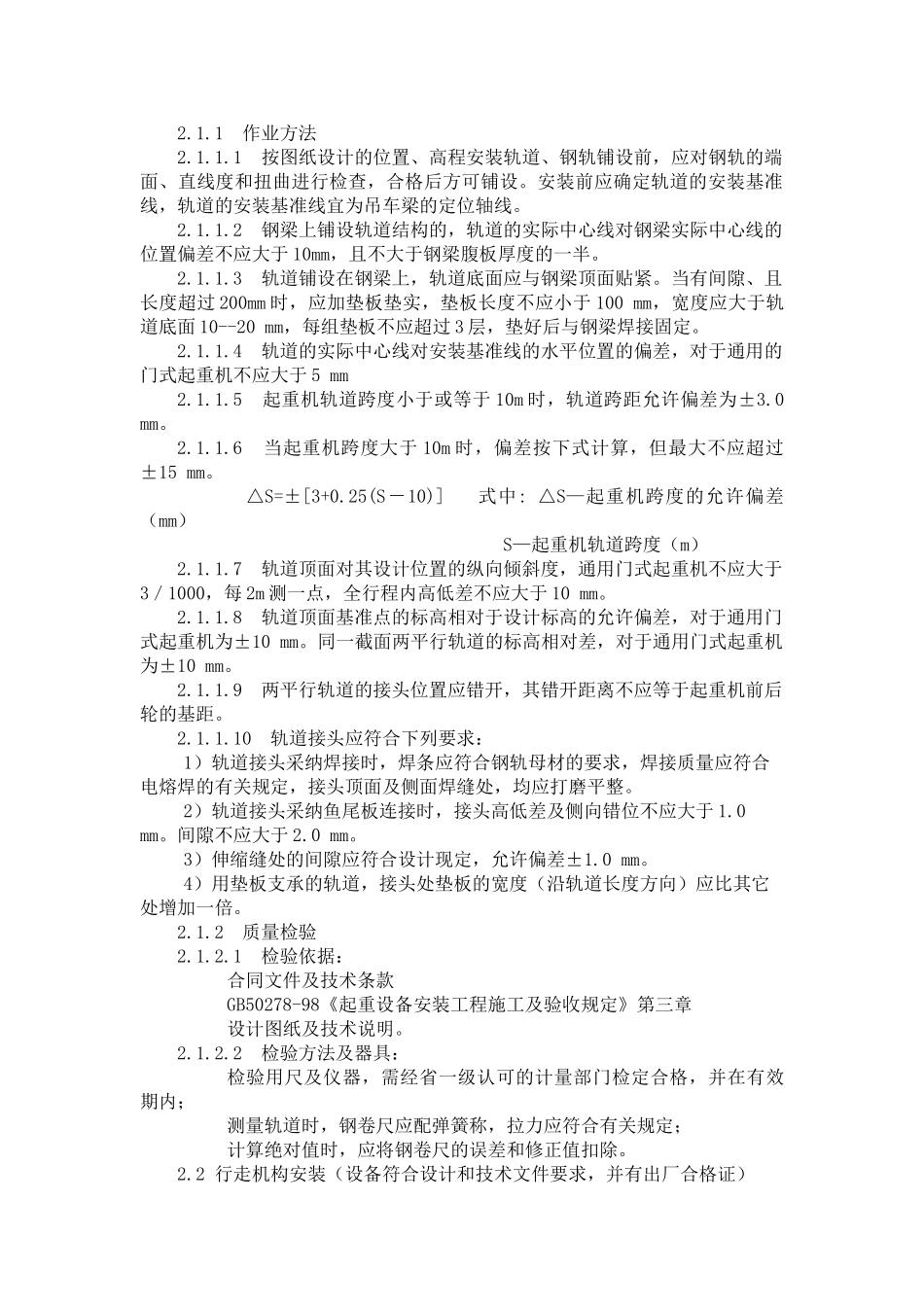

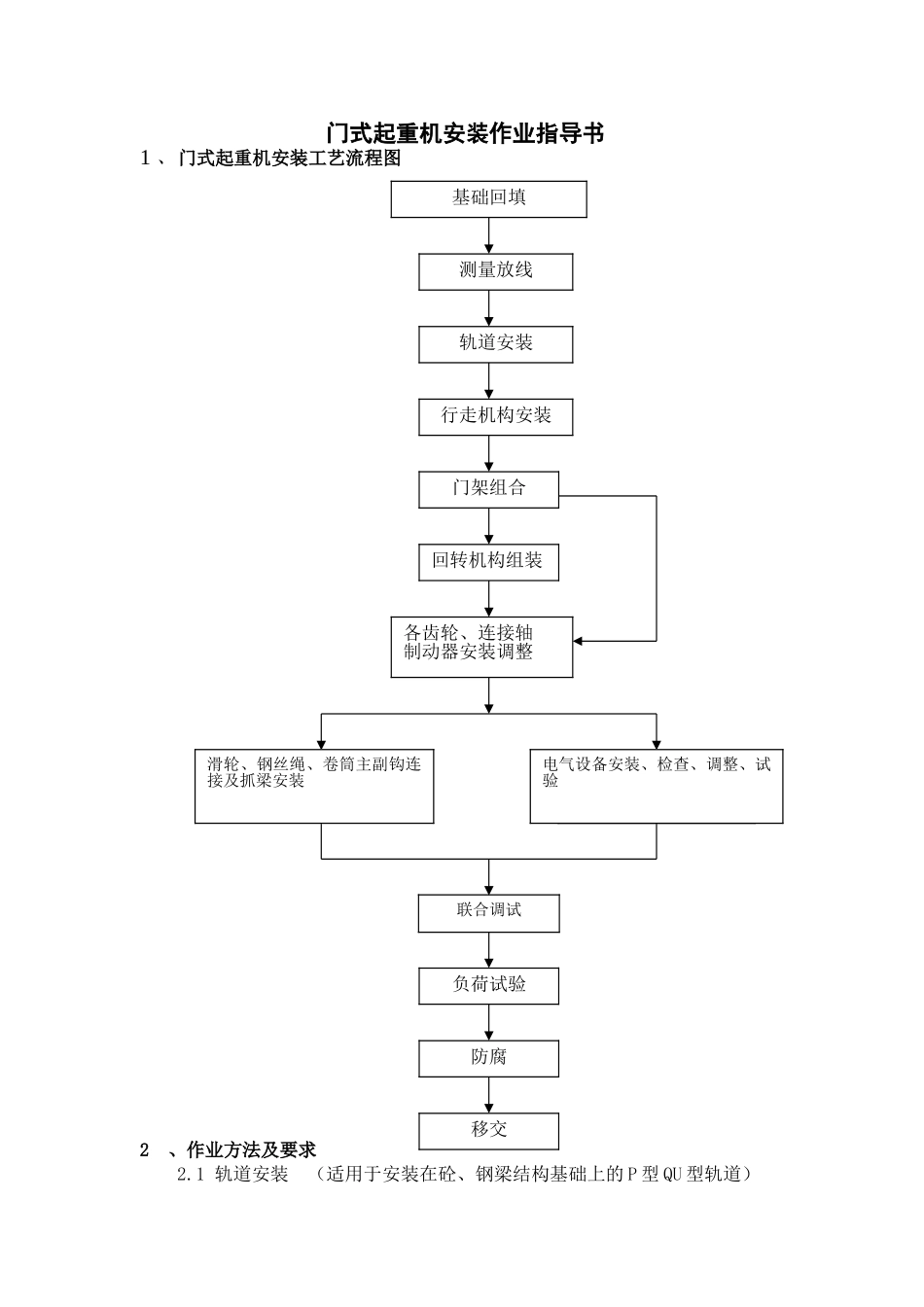

门式起重机安装作业指导书1 、门式起重机安装工艺流程图2、作业方法及要求2.1 轨道安装 （适用于安装在砼、钢梁结构基础上的 P 型 QU 型轨道）基础回填测量放线轨道安装行走机构安装门架组合回转机构组装各齿轮、连接轴制动器安装调整滑轮、钢丝绳、卷筒主、副钩连接防腐负荷试验移交联合调试滑轮、钢丝绳、卷筒主副钩连接及抓梁安装电气设备安装、检查、调整、试验2.1.1 作业方法2.1.1.1 按图纸设计的位置、高程安装轨道、钢轨铺设前，应对钢轨的端面、直线度和扭曲进行检查，合格后方可铺设。安装前应确定轨道的安装基准线，轨道的安装基准线宜为吊车梁的定位轴线。2.1.1.2 钢梁上铺设轨道结构的，轨道的实际中心线对钢梁实际中心线的位置偏差不应大于 10mm，且不大于钢梁腹板厚度的一半。2.1.1.3 轨道铺设在钢梁上，轨道底面应与钢梁顶面贴紧。当有间隙、且长度超过 200mm 时，应加垫板垫实，垫板长度不应小于 100 mm，宽度应大于轨道底面 10--20 mm，每组垫板不应超过 3 层，垫好后与钢梁焊接固定。2.1.1.4 轨道的实际中心线对安装基准线的水平位置的偏差，对于通用的门式起重机不应大于 5 mm2.1.1.5 起重机轨道跨度小于或等于 10m 时，轨道跨距允许偏差为±3.0 mm。2.1.1.6 当起重机跨度大于 10m 时，偏差按下式计算，但最大不应超过±15 mm。 △S=±[3+0.25(S－10)] 式中: △S—起重机跨度的允许偏差（mm） S—起重机轨道跨度（m）2.1.1.7 轨道顶面对其设计位置的纵向倾斜度，通用门式起重机不应大于3／1000，每 2m 测一点，全行程内高低差不应大于 10 mm。2.1.1.8 轨道顶面基准点的标高相对于设计标高的允许偏差，对于通用门式起重机为±10 mm。同一截面两平行轨道的标高相对差，对于通用门式起重机为±10 mm。2.1.1.9 两平行轨道的接头位置应错开，其错开距离不应等于起重机前后轮的基距。2.1.1.10 轨道接头应符合下列要求：1）轨道接头采纳焊接时，焊条应符合钢轨母材的要求，焊接质量应符合电熔焊的有关规定，接头顶面及侧面焊缝处，均应打磨平整。2）轨道接头采纳鱼尾板连接时，接头高低差及侧向错位不应大于 1.0 mm。间隙不应大于 2.0 mm。3）伸缩缝处的间隙应符合设计现定，允许偏差±1.0 mm。4）用垫板支承的轨道，接头处垫板的宽度（沿轨道长度方向）应比其它处增加一倍。2.1.2 质量检验2.1.2.1 检验依据：合同文件及技术条款GB50278-98《起重设备安装工程施工及验收规定》第...
