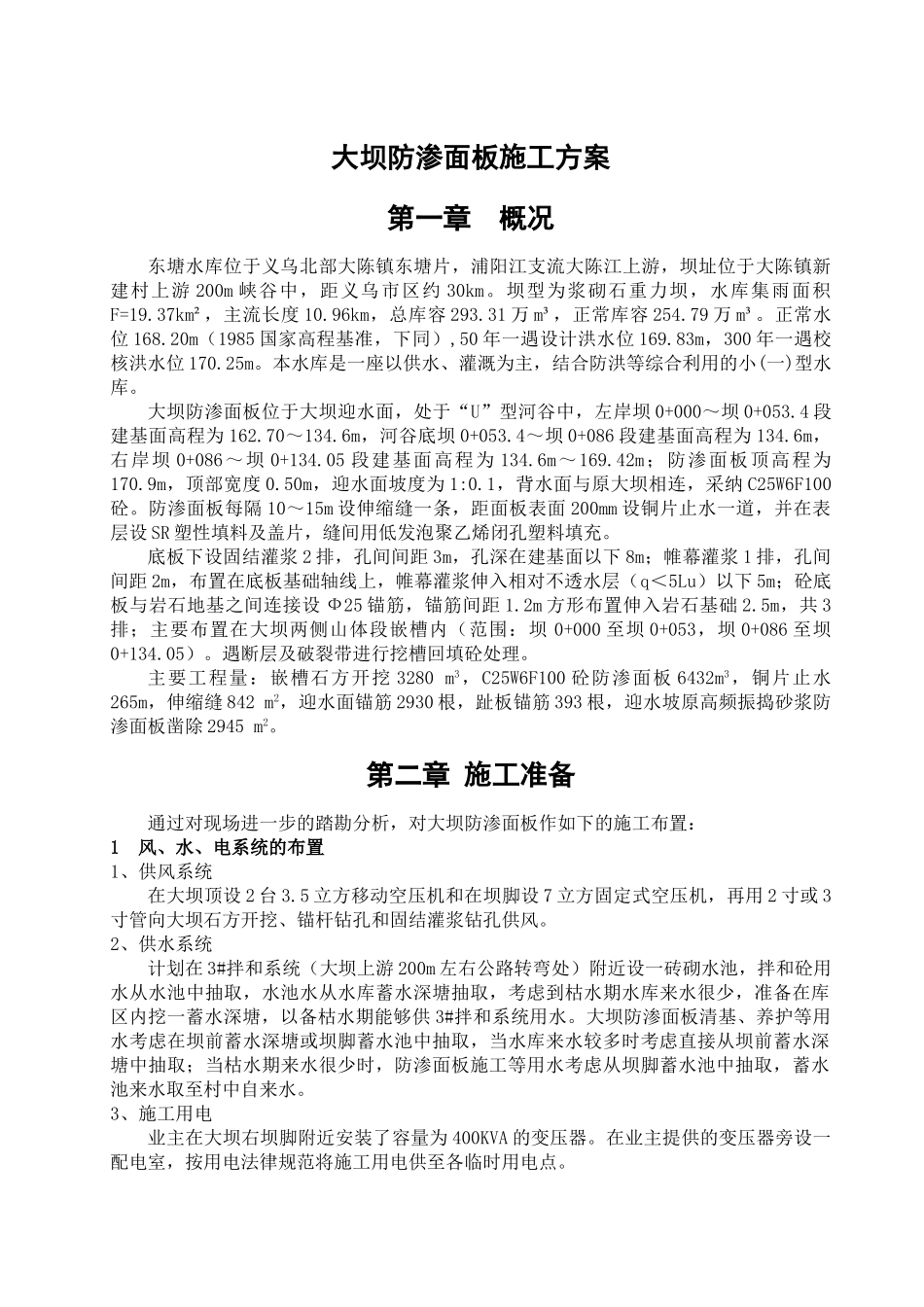

大坝防渗面板施工方案第一章 概况东塘水库位于义乌北部大陈镇东塘片，浦阳江支流大陈江上游，坝址位于大陈镇新建村上游 200m 峡谷中，距义乌市区约 30km。坝型为浆砌石重力坝，水库集雨面积F=19.37km²，主流长度 10.96km，总库容 293.31 万 m³，正常库容 254.79 万 m³。正常水位 168.20m（1985 国家高程基准，下同）,50 年一遇设计洪水位 169.83m，300 年一遇校核洪水位 170.25m。本水库是一座以供水、灌溉为主，结合防洪等综合利用的小(一)型水库。大坝防渗面板位于大坝迎水面，处于“U”型河谷中，左岸坝 0+000～坝 0+053.4 段建基面高程为 162.70～134.6m，河谷底坝 0+053.4～坝 0+086 段建基面高程为 134.6m，右岸坝 0+086～坝 0+134.05 段建基面高程为 134.6m～169.42m；防渗面板顶高程为170.9m，顶部宽度 0.50m，迎水面坡度为 1:0.1，背水面与原大坝相连，采纳 C25W6F100砼。防渗面板每隔 10～15m 设伸缩缝一条，距面板表面 200mm 设铜片止水一道，并在表层设 SR 塑性填料及盖片，缝间用低发泡聚乙烯闭孔塑料填充。底板下设固结灌浆 2 排，孔间间距 3m，孔深在建基面以下 8m；帷幕灌浆 1 排，孔间间距 2m，布置在底板基础轴线上，帷幕灌浆伸入相对不透水层（q＜5Lu）以下 5m；砼底板与岩石地基之间连接设 Ф25 锚筋，锚筋间距 1.2m 方形布置伸入岩石基础 2.5m，共 3排；主要布置在大坝两侧山体段嵌槽内（范围：坝 0+000 至坝 0+053，坝 0+086 至坝0+134.05）。遇断层及破裂带进行挖槽回填砼处理。主要工程量：嵌槽石方开挖 3280 m3，C25W6F100 砼防渗面板 6432m3，铜片止水265m，伸缩缝 842 m2，迎水面锚筋 2930 根，趾板锚筋 393 根，迎水坡原高频振捣砂浆防渗面板凿除 2945 m2。第二章 施工准备通过对现场进一步的踏勘分析，对大坝防渗面板作如下的施工布置：1风、水、电系统的布置1、供风系统在大坝顶设 2 台 3.5 立方移动空压机和在坝脚设 7 立方固定式空压机，再用 2 寸或 3寸管向大坝石方开挖、锚杆钻孔和固结灌浆钻孔供风。2、供水系统计划在 3#拌和系统（大坝上游 200m 左右公路转弯处）附近设一砖砌水池，拌和砼用水从水池中抽取，水池水从水库蓄水深塘抽取，考虑到枯水期水库来水很少，准备在库区内挖一蓄水深塘，以备枯水期能够供 3#拌和系统用水。大坝防渗面板清基、养护等用水考虑在坝前蓄水深塘或坝脚蓄水池中抽取，当水库来水较多时...
