陕西某地给水管网工程课程设计

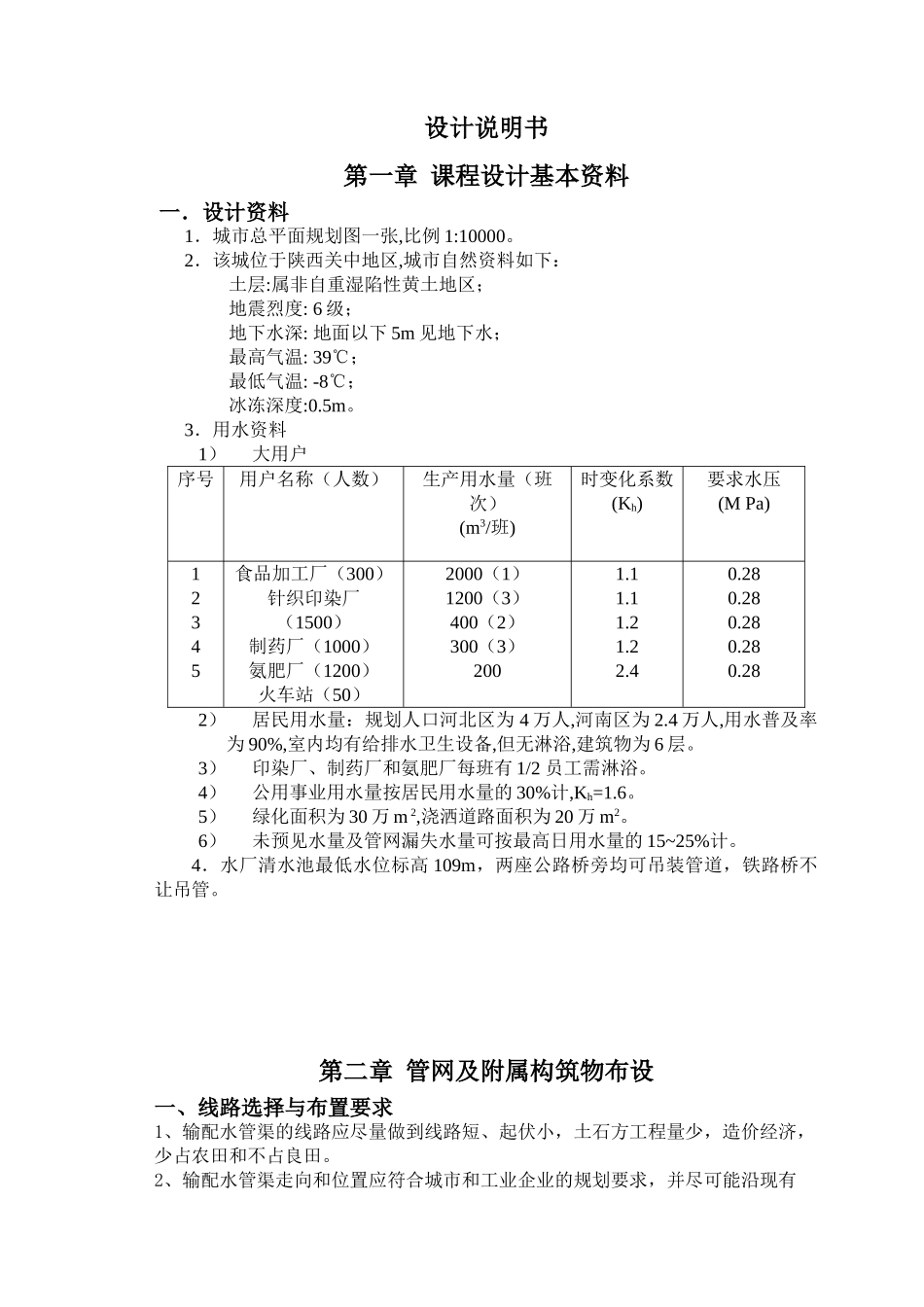

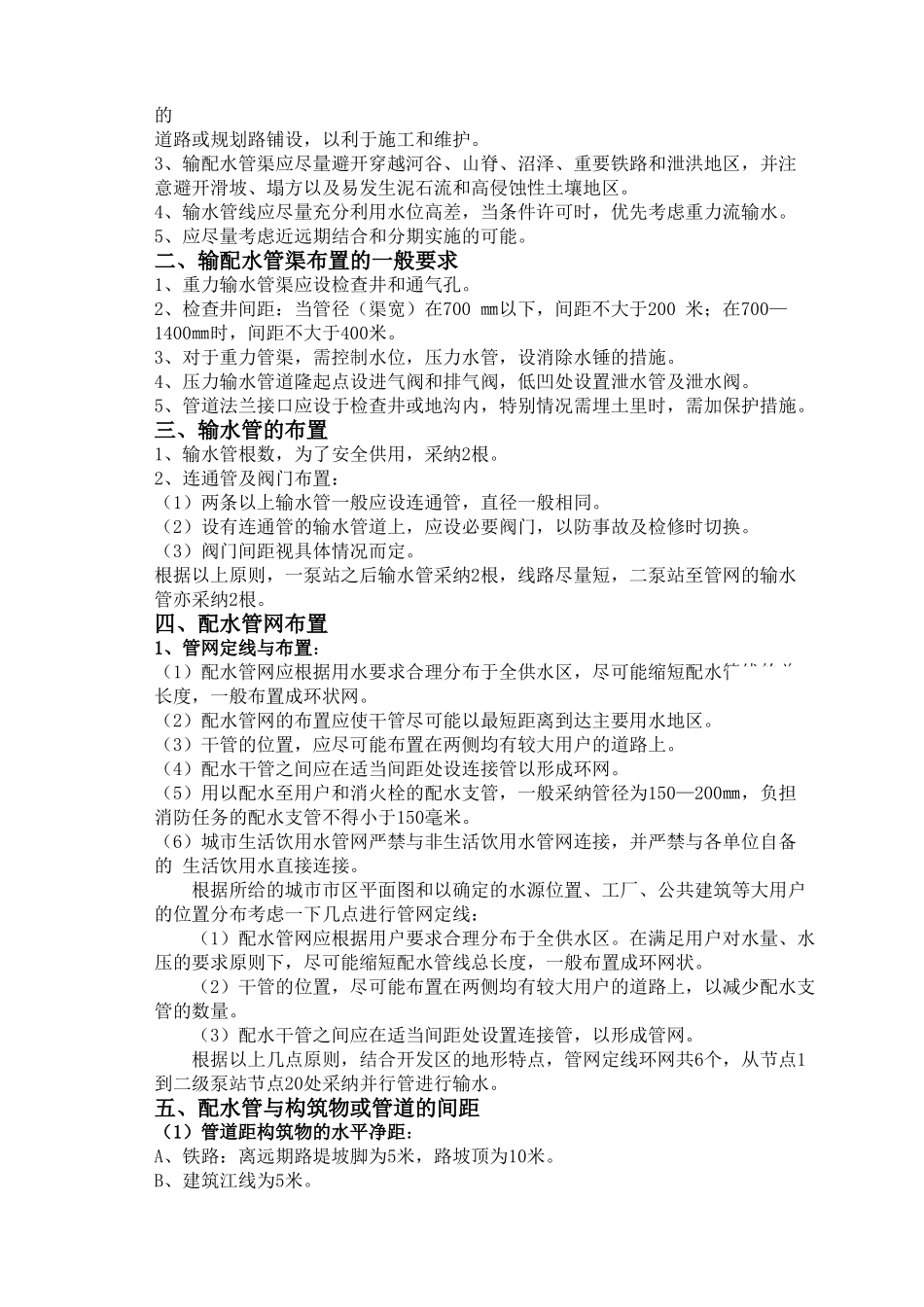

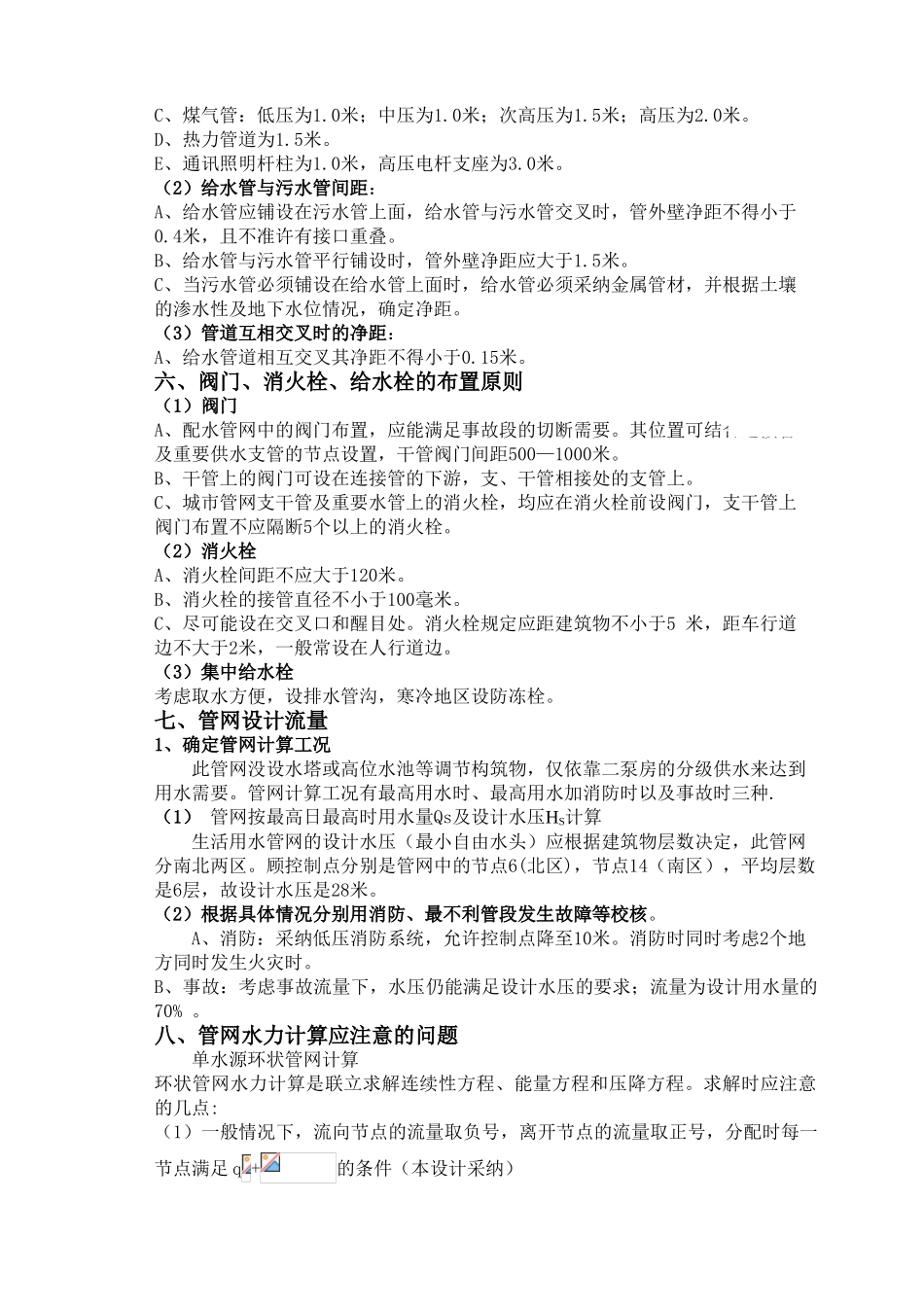

设计说明书第一章 课程设计基本资料 一．设计资料1．城市总平面规划图一张,比例 1:10000。2．该城位于陕西关中地区,城市自然资料如下：土层:属非自重湿陷性黄土地区；地震烈度: 6 级；地下水深: 地面以下 5m 见地下水；最高气温: 39℃；最低气温: -8℃；冰冻深度:0.5m。3．用水资料1）大用户序号用户名称（人数）生产用水量（班次）(m3/班)时变化系数(Kh)要求水压(M Pa)12345食品加工厂（300）针织印染厂（1500）制药厂（1000）氨肥厂（1200）火车站（50）2000（1）1200（3）400（2）300（3）2001.11.11.21.22.40.280.280.280.280.282）居民用水量：规划人口河北区为 4 万人,河南区为 2.4 万人,用水普及率为 90%,室内均有给排水卫生设备,但无淋浴,建筑物为 6 层。3）印染厂、制药厂和氨肥厂每班有 1/2 员工需淋浴。4）公用事业用水量按居民用水量的 30%计,Kh=1.6。5）绿化面积为 30 万 m 2,浇洒道路面积为 20 万 m2。6）未预见水量及管网漏失水量可按最高日用水量的 15~25%计。4．水厂清水池最低水位标高 109m，两座公路桥旁均可吊装管道，铁路桥不让吊管。第二章 管网及附属构筑物布设一、线路选择与布置要求1、输配水管渠的线路应尽量做到线路短、起伏小，土石方工程量少，造价经济，少占农田和不占良田。2、输配水管渠走向和位置应符合城市和工业企业的规划要求，并尽可能沿现有的道路或规划路铺设，以利于施工和维护。3、输配水管渠应尽量避开穿越河谷、山脊、沼泽、重要铁路和泄洪地区，并注意避开滑坡、塌方以及易发生泥石流和高侵蚀性土壤地区。4、输水管线应尽量充分利用水位高差，当条件许可时，优先考虑重力流输水。5、应尽量考虑近远期结合和分期实施的可能。二、输配水管渠布置的一般要求1、重力输水管渠应设检查井和通气孔。2、检查井间距：当管径（渠宽）在700 ㎜以下，间距不大于200 米；在700—1400㎜时，间距不大于400米。3、对于重力管渠，需控制水位，压力水管，设消除水锤的措施。4、压力输水管道隆起点设进气阀和排气阀，低凹处设置泄水管及泄水阀。5、管道法兰接口应设于检查井或地沟内，特别情况需埋土里时，需加保护措施。三、输水管的布置1、输水管根数，为了安全供用，采纳2根。2、连通管及阀门布置：（1）两条以上输水管一般应设连通管，直径一般相同。（2）设有连通管的输水管道上，应设必要阀门，以防事故及检修时切换。（3）阀门间距视具体情况而定。根据以上原则，一泵站之后输水...
