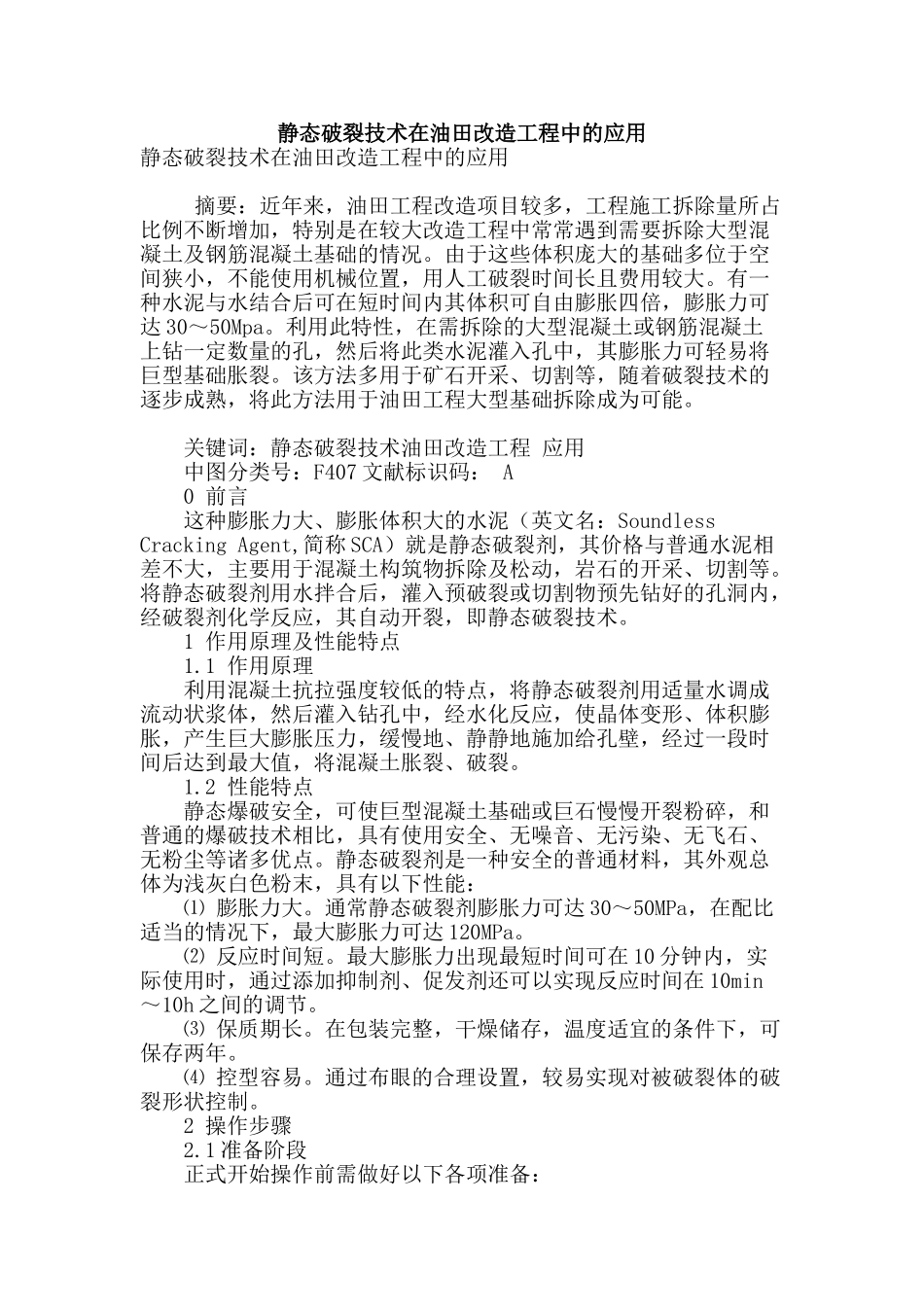

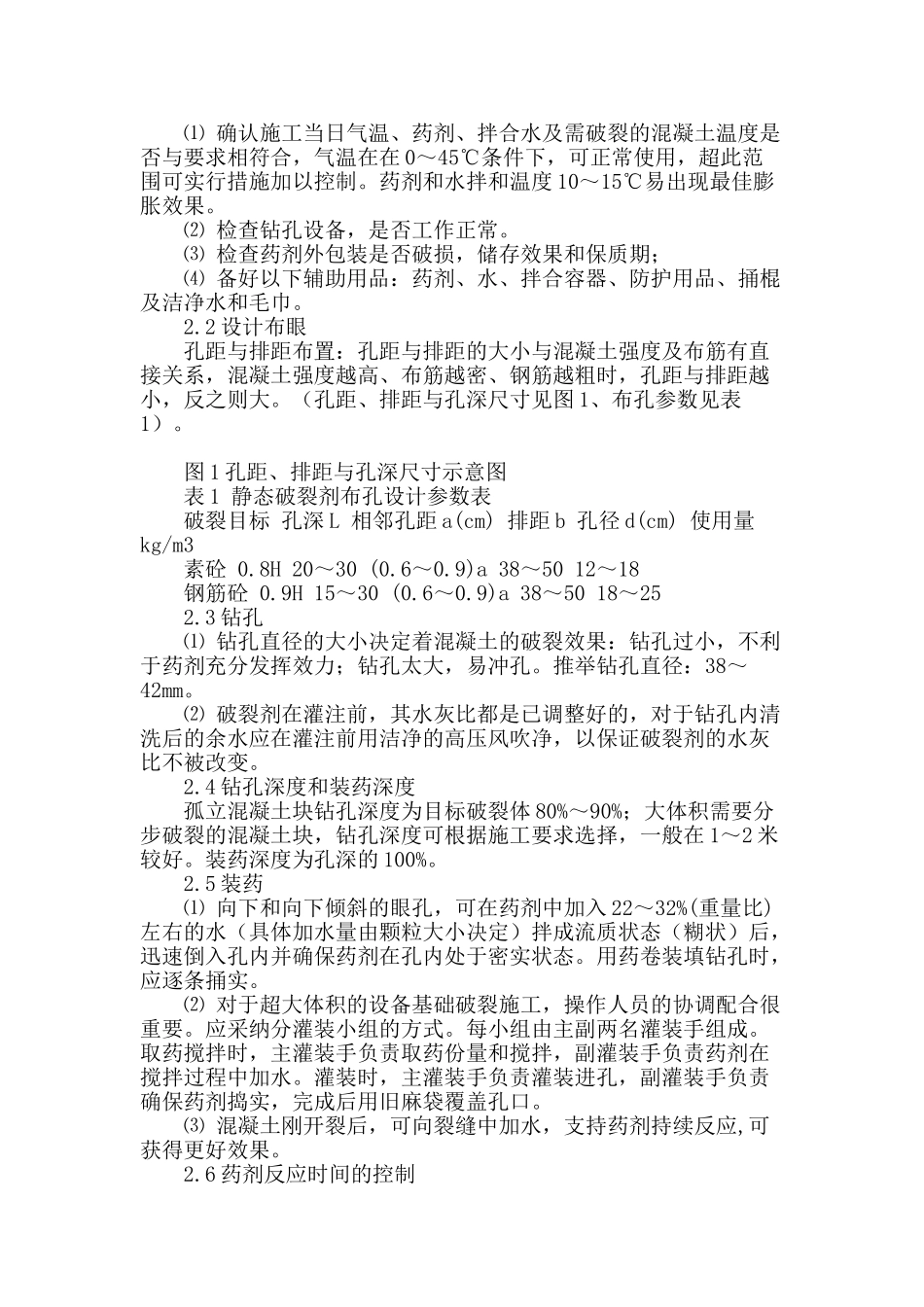

静态破裂技术在油田改造工程中的应用静态破裂技术在油田改造工程中的应用 摘要：近年来，油田工程改造项目较多，工程施工拆除量所占比例不断增加，特别是在较大改造工程中常常遇到需要拆除大型混凝土及钢筋混凝土基础的情况。由于这些体积庞大的基础多位于空间狭小，不能使用机械位置，用人工破裂时间长且费用较大。有一种水泥与水结合后可在短时间内其体积可自由膨胀四倍，膨胀力可达 30～50Mpa。利用此特性，在需拆除的大型混凝土或钢筋混凝土上钻一定数量的孔，然后将此类水泥灌入孔中，其膨胀力可轻易将巨型基础胀裂。该方法多用于矿石开采、切割等，随着破裂技术的逐步成熟，将此方法用于油田工程大型基础拆除成为可能。 关键词：静态破裂技术油田改造工程 应用 中图分类号：F407 文献标识码： A 0 前言 这种膨胀力大、膨胀体积大的水泥（英文名：Soundless Cracking Agent,简称 SCA）就是静态破裂剂，其价格与普通水泥相差不大，主要用于混凝土构筑物拆除及松动，岩石的开采、切割等。将静态破裂剂用水拌合后，灌入预破裂或切割物预先钻好的孔洞内，经破裂剂化学反应，其自动开裂，即静态破裂技术。 1 作用原理及性能特点 1.1 作用原理 利用混凝土抗拉强度较低的特点，将静态破裂剂用适量水调成流动状浆体，然后灌入钻孔中，经水化反应，使晶体变形、体积膨胀，产生巨大膨胀压力，缓慢地、静静地施加给孔壁，经过一段时间后达到最大值，将混凝土胀裂、破裂。 1.2 性能特点 静态爆破安全，可使巨型混凝土基础或巨石慢慢开裂粉碎，和普通的爆破技术相比，具有使用安全、无噪音、无污染、无飞石、无粉尘等诸多优点。静态破裂剂是一种安全的普通材料，其外观总体为浅灰白色粉末，具有以下性能： ⑴ 膨胀力大。通常静态破裂剂膨胀力可达 30～50MPa，在配比适当的情况下，最大膨胀力可达 120MPa。 ⑵ 反应时间短。最大膨胀力出现最短时间可在 10 分钟内，实际使用时，通过添加抑制剂、促发剂还可以实现反应时间在 10min～10h 之间的调节。 ⑶ 保质期长。在包装完整，干燥储存，温度适宜的条件下，可保存两年。 ⑷ 控型容易。通过布眼的合理设置，较易实现对被破裂体的破裂形状控制。 2 操作步骤 2.1 准备阶段 正式开始操作前需做好以下各项准备： ⑴ 确认施工当日气温、药剂、拌合水及需破裂的混凝土温度是否与要求相符合，气温在在 0～45℃条件下，可正常使用，超此范围可实行措施加以控制。药剂和水...
