预应力混凝土梁中桥施工方案

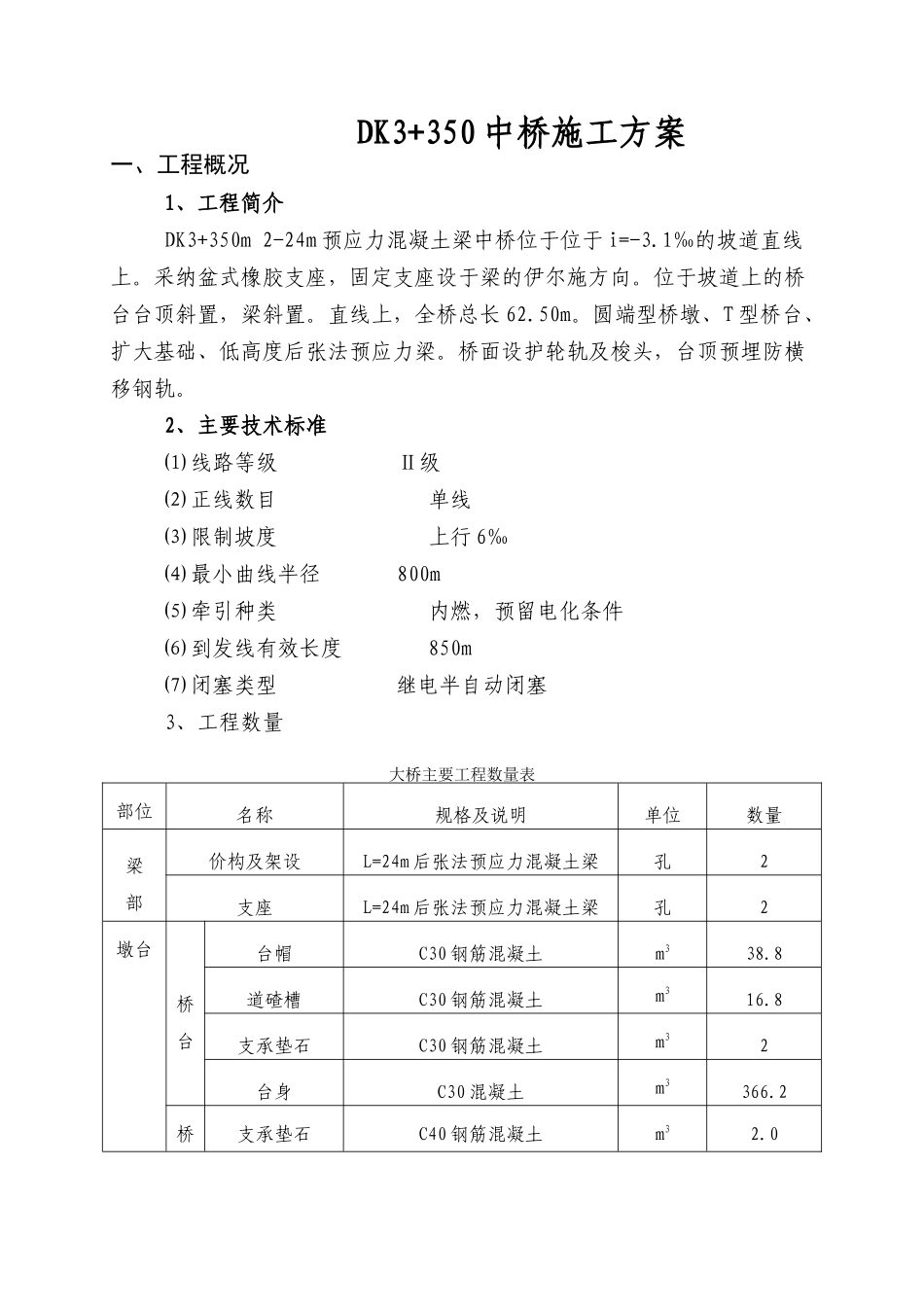

DK3+350 中桥施工方案 一、工程概况 1、工程简介DK3+350m 2-24m 预应力混凝土梁中桥位于位于 i=-3.1‰的坡道直线上。采纳盆式橡胶支座，固定支座设于梁的伊尔施方向。位于坡道上的桥台台顶斜置，梁斜置。直线上，全桥总长 62.50m。圆端型桥墩、T 型桥台、扩大基础、低高度后张法预应力梁。桥面设护轮轨及梭头，台顶预埋防横移钢轨。2、主要技术标准⑴ 线路等级 Ⅱ级⑵ 正线数目 单线⑶ 限制坡度 上行 6‰ ⑷ 最小曲线半径 800m⑸ 牵引种类 内燃，预留电化条件⑹ 到发线有效长度 850m⑺ 闭塞类型 继电半自动闭塞3、工程数量大桥主要工程数量表部位wei 名称规格及说明单位数量梁部价构及架设L=24m 后张法预应力混凝土梁孔2支座L=24m 后张法预应力混凝土梁孔2墩台桥台台帽C30 钢筋混凝土m338.8道碴槽C30 钢筋混凝土m316.8支承垫石C30 钢筋混凝土m32台身C30 混凝土m3366.2桥支承垫石C40 钢筋混凝土m32.0墩顶帽及托盘C30 钢筋混凝土m323.0墩身C30 钢筋混凝土m334.5基础扩大基础C30 钢筋混凝土m3417.9挖基土方3m 以内无挡无水m35866m 无挡有水m31601基坑回填m31769基坑抽水中/强水流M31368桥面及其他人行道 双侧钢筋混凝土步板及钢栏杆 宽 0.8m延米125护轨/梭头及弯轨m/座70/1围篮/吊篮个2/2检查梯个3防震落梁措施 7 度 L=24m孔1通讯、信号/电力电缆槽单延米91.8附属工程锥体及台后填土普通土/渗水土m31963/1590锥体护坡M10 浆砌片石m3478.9检查台阶M323.6桥号标个2二、项目组织机构及人员职责1、组织机构2、项目经理部人员职责⑴ 项目经理1）认真贯彻本企业质量方针，对集团质量体系在本工程有效实施负责，建立并落实本单位质量责任制。2）是受公司经理的委托，对本工程最终达到符合设计，满足合同要求，符合验收标准和本项目的质量目标负责。3）对上级管理评审意见贯彻、执行、落实、检查的责任。项目经理项目总工程师项目副经理技术组安质组材料组设备组劳资组财务组砼班木工班钢筋班机修班综合班4）根据施工技术文件和施工组织设计要求，配备足够的人力、物力资源，保证工程项目的质量和工期符合要求。⑵ 项目副经理受项目部经理委托负责本项目质量体系文件实施的日常管理工作，保证各项目与质量有关的活动在受控状态下进行，结合本项目特点还负责：1）负责在施工过程贯彻落实质量计划，确保工程质量达到预期目标。负责创优规划、QC 组织和落实。2）负责在施工过程中合理配备人力、设备、物资资源，...
