高压电动机大修指导书

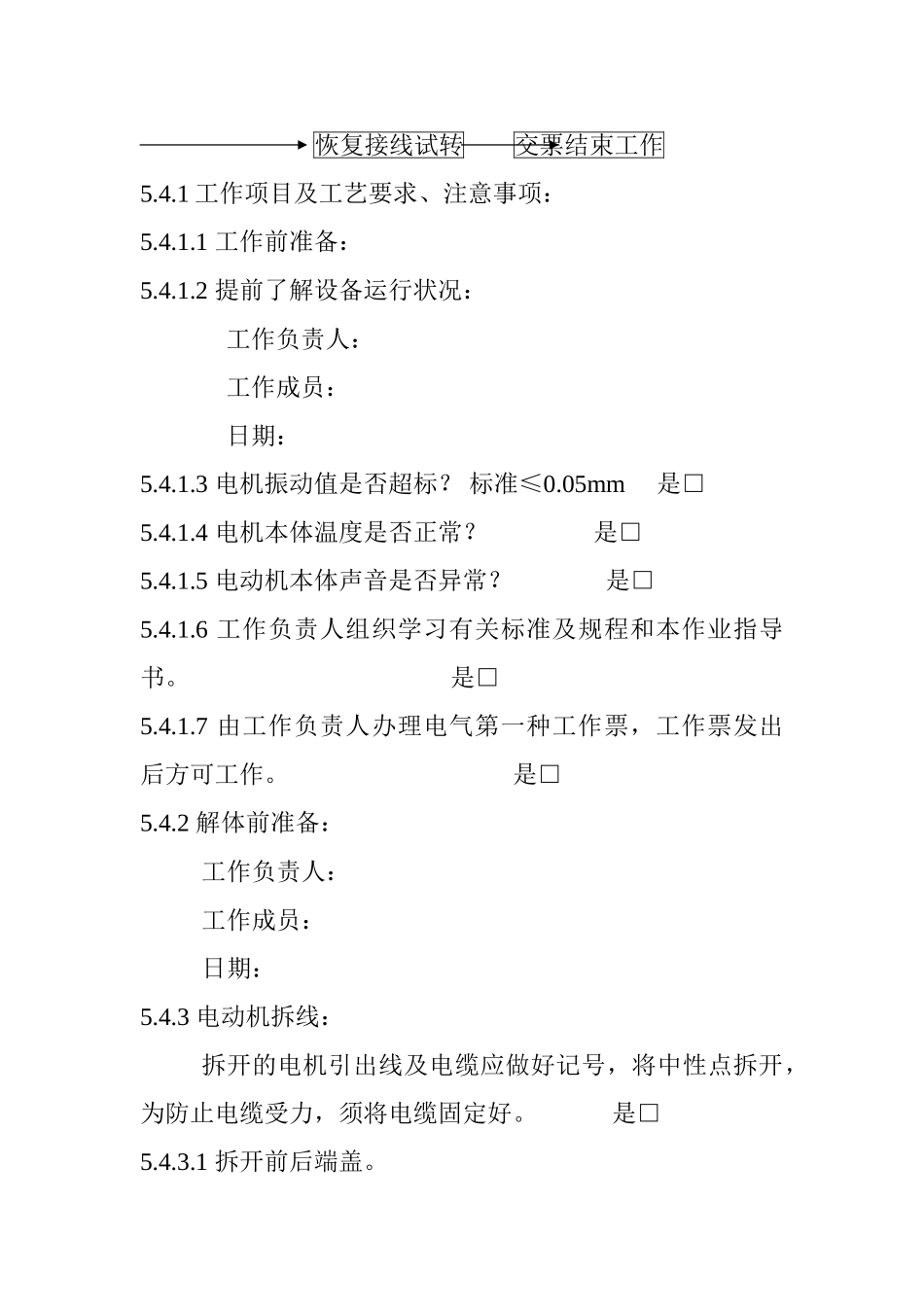

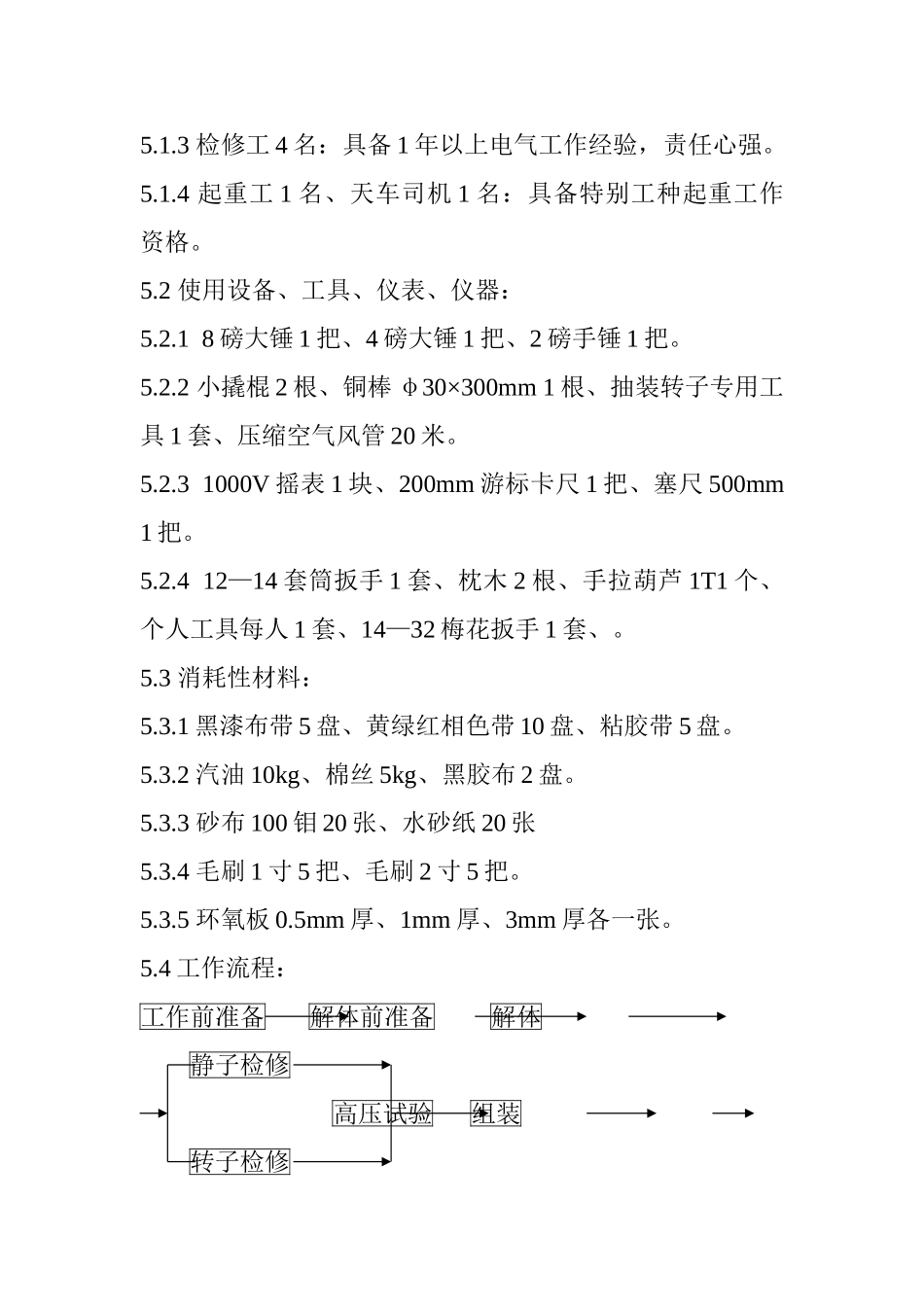

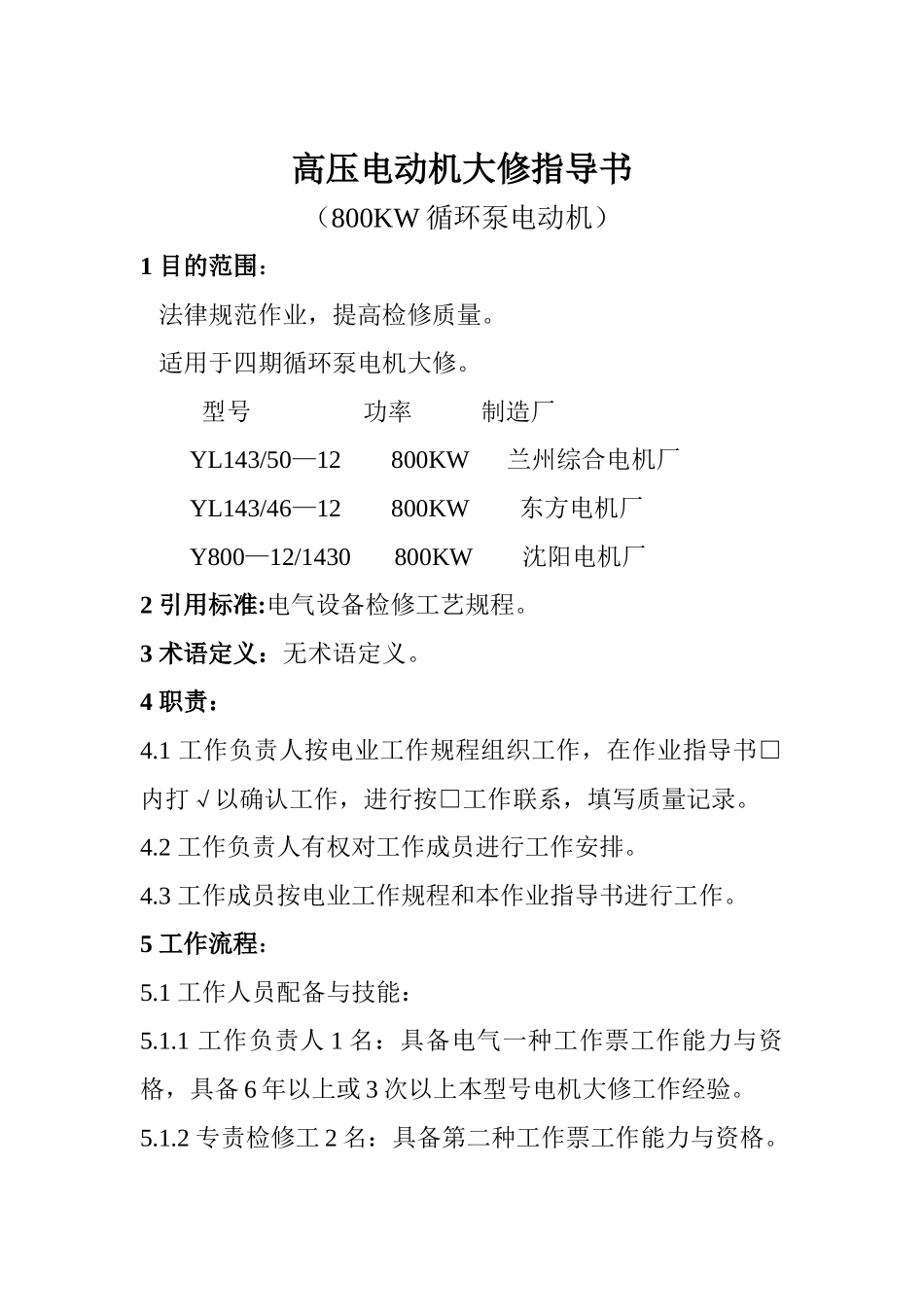

高压电动机大修指导书 （800KW 循环泵电动机）1 目的范围： 法律规范作业，提高检修质量。 适用于四期循环泵电机大修。型号 功率 制造厂 YL143/50—12 800KW 兰州综合电机厂YL143/46—12 800KW 东方电机厂Y800—12/1430 800KW 沈阳电机厂2 引用标准:电气设备检修工艺规程。 3 术语定义：无术语定义。4 职责：4.1 工作负责人按电业工作规程组织工作，在作业指导书□内打√以确认工作，进行按□工作联系，填写质量记录。4.2 工作负责人有权对工作成员进行工作安排。4.3 工作成员按电业工作规程和本作业指导书进行工作。5 工作流程：5.1 工作人员配备与技能：5.1.1 工作负责人 1 名：具备电气一种工作票工作能力与资格，具备 6 年以上或 3 次以上本型号电机大修工作经验。5.1.2 专责检修工 2 名：具备第二种工作票工作能力与资格。5.1.3 检修工 4 名：具备 1 年以上电气工作经验，责任心强。5.1.4 起重工 1 名、天车司机 1 名：具备特别工种起重工作资格。5.2 使用设备、工具、仪表、仪器：5.2.1 8 磅大锤 1 把、4 磅大锤 1 把、2 磅手锤 1 把。5.2.2 小撬棍 2 根、铜棒 φ30×300mm 1 根、抽装转子专用工具 1 套、压缩空气风管 20 米。5.2.3 1000V 摇表 1 块、200mm 游标卡尺 1 把、塞尺 500mm 1 把。5.2.4 12—14 套筒扳手 1 套、枕木 2 根、手拉葫芦 1T1 个、个人工具每人 1 套、14—32 梅花扳手 1 套、。5.3 消耗性材料：5.3.1 黑漆布带 5 盘、黄绿红相色带 10 盘、粘胶带 5 盘。5.3.2 汽油 10kg、棉丝 5kg、黑胶布 2 盘。5.3.3 砂布 100 钼 20 张、水砂纸 20 张5.3.4 毛刷 1 寸 5 把、毛刷 2 寸 5 把。5.3.5 环氧板 0.5mm 厚、1mm 厚、3mm 厚各一张。5.4 工作流程：工作前准备 解体前准备 解体 静子检修 高压试验 组装 转子检修 恢复接线试转 交票结束工作 5.4.1 工作项目及工艺要求、注意事项：5.4.1.1 工作前准备：5.4.1.2 提前了解设备运行状况：工作负责人：工作成员：日期：5.4.1.3 电机振动值是否超标？ 标准≤0.05mm 是□5.4.1.4 电机本体温度是否正常？ 是□5.4.1.5 电动机本体声音是否异常？ 是□5.4.1.6 工作负责人组织学习有关标准及规程和本作业指导书。 是□5.4.1.7 由工作负责人办理电气第一种工作票，工作票发出后方可工作。 是□5.4.2 解体前准备：工作负责人：工作成员：...
