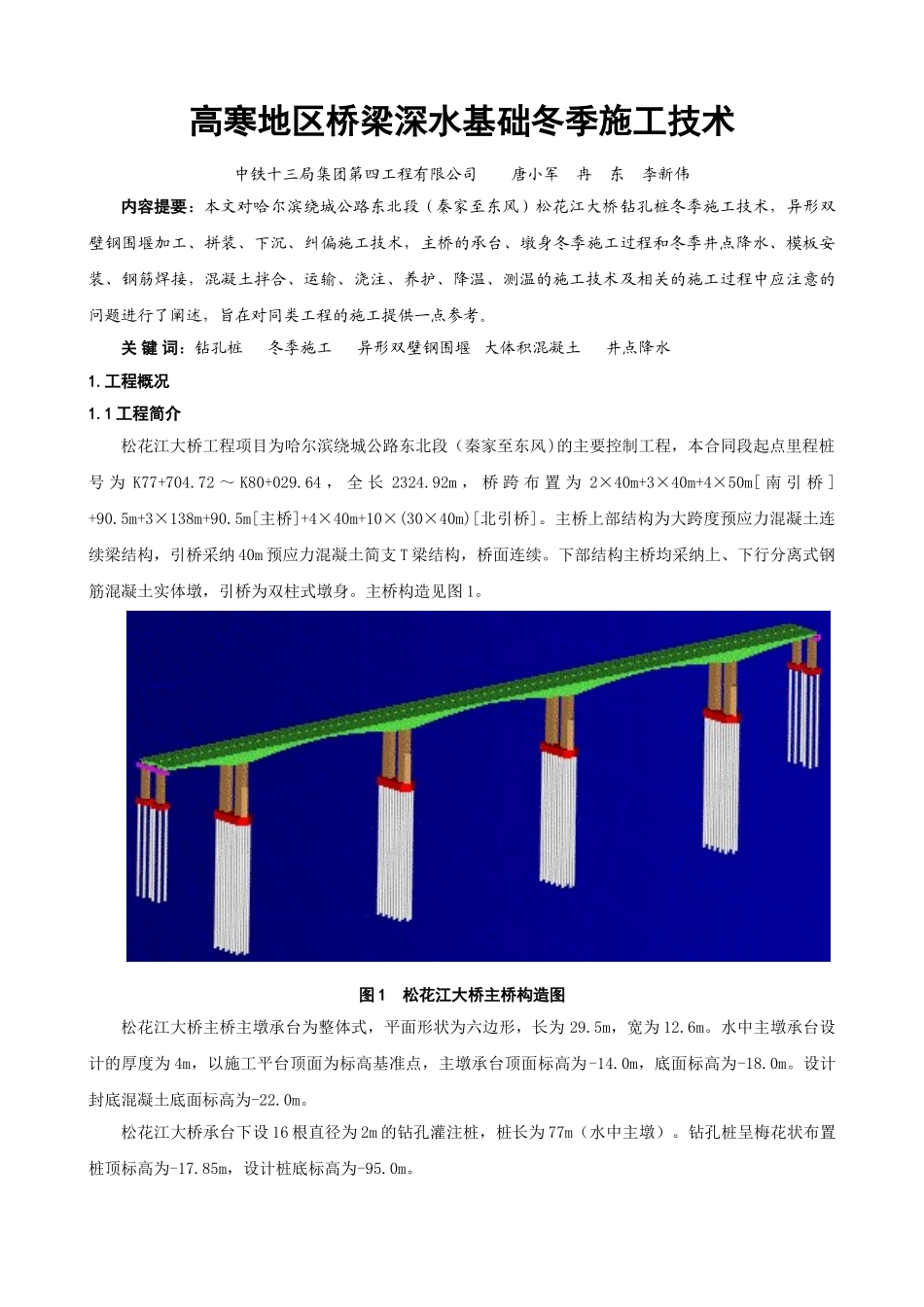

高寒地区桥梁深水基础冬季施工技术中铁十三局集团第四工程有限公司 唐小军 冉 东 李新伟内容提要：本文对哈尔滨绕城公路东北段（秦家至东风）松花江大桥钻孔桩冬季施工技术，异形双壁钢围堰加工、拼装、下沉、纠偏施工技术，主桥的承台、墩身冬季施工过程和冬季井点降水、模板安装、钢筋焊接，混凝土拌合、运输、浇注、养护、降温、测温的施工技术及相关的施工过程中应注意的问题进行了阐述，旨在对同类工程的施工提供一点参考。关 键 词：钻孔桩 冬季施工 异形双壁钢围堰 大体积混凝土 井点降水1.工程概况1.1 工程简介松花江大桥工程项目为哈尔滨绕城公路东北段（秦家至东风)的主要控制工程，本合同段起点里程桩号 为 K77+704.72 ～ K80+029.64 ， 全 长 2324.92m ， 桥 跨 布 置 为 2×40m+3×40m+4×50m[ 南 引 桥 ]+90.5m+3×138m+90.5m[主桥]+4×40m+10×(30×40m)[北引桥]。主桥上部结构为大跨度预应力混凝土连续梁结构，引桥采纳 40m 预应力混凝土简支 T 梁结构，桥面连续。下部结构主桥均采纳上、下行分离式钢筋混凝土实体墩，引桥为双柱式墩身。主桥构造见图 1。图 1 松花江大桥主桥构造图松花江大桥主桥主墩承台为整体式，平面形状为六边形，长为 29.5m，宽为 12.6m。水中主墩承台设计的厚度为 4m，以施工平台顶面为标高基准点，主墩承台顶面标高为-14.0m，底面标高为-18.0m。设计封底混凝土底面标高为-22.0m。松花江大桥承台下设 16 根直径为 2m 的钻孔灌注桩，桩长为 77m（水中主墩）。钻孔桩呈梅花状布置桩顶标高为-17.85m，设计桩底标高为-95.0m。1.2 气象情况路线所经地区属于大陆季风性气候，为北寒带气候条件，冬季漫长达 5 个月之久，春秋季节较短，年平均气温 3.6～3.8℃，最高气温 35.9～36.4℃，年温差超过 70℃。年平均降雨量 445.0～523.3mm，雨季集中在 6～8 月份。最大冻结深度 1.78～2.05m，地面稳定冻结期 11 月 24 日，地面稳定解冻期 4 月 13日。1.3 地形地貌、地质水文松花江大桥位于松嫩中断(坳)陷带中的东南隆起区Ⅲ级改造单元内，地势较平多水，主桥跨越松花江主河道，引桥跨越松花江河漫滩，松花江常水位 111.5m，最高通航水位 118.76m，设计水位 120.33m。现场钻探地质资料显示，地质构造为细砂、中砂、粗砂、砾石、亚粘土及粘土分层堆积层，桥梁基础均穿越上述各堆积层后，桩底座落于全风化或微风化砂岩或泥岩。2.钻孔桩冬季施工技术2.1 ...
