高层住宅十字柱制作施工工艺-secret

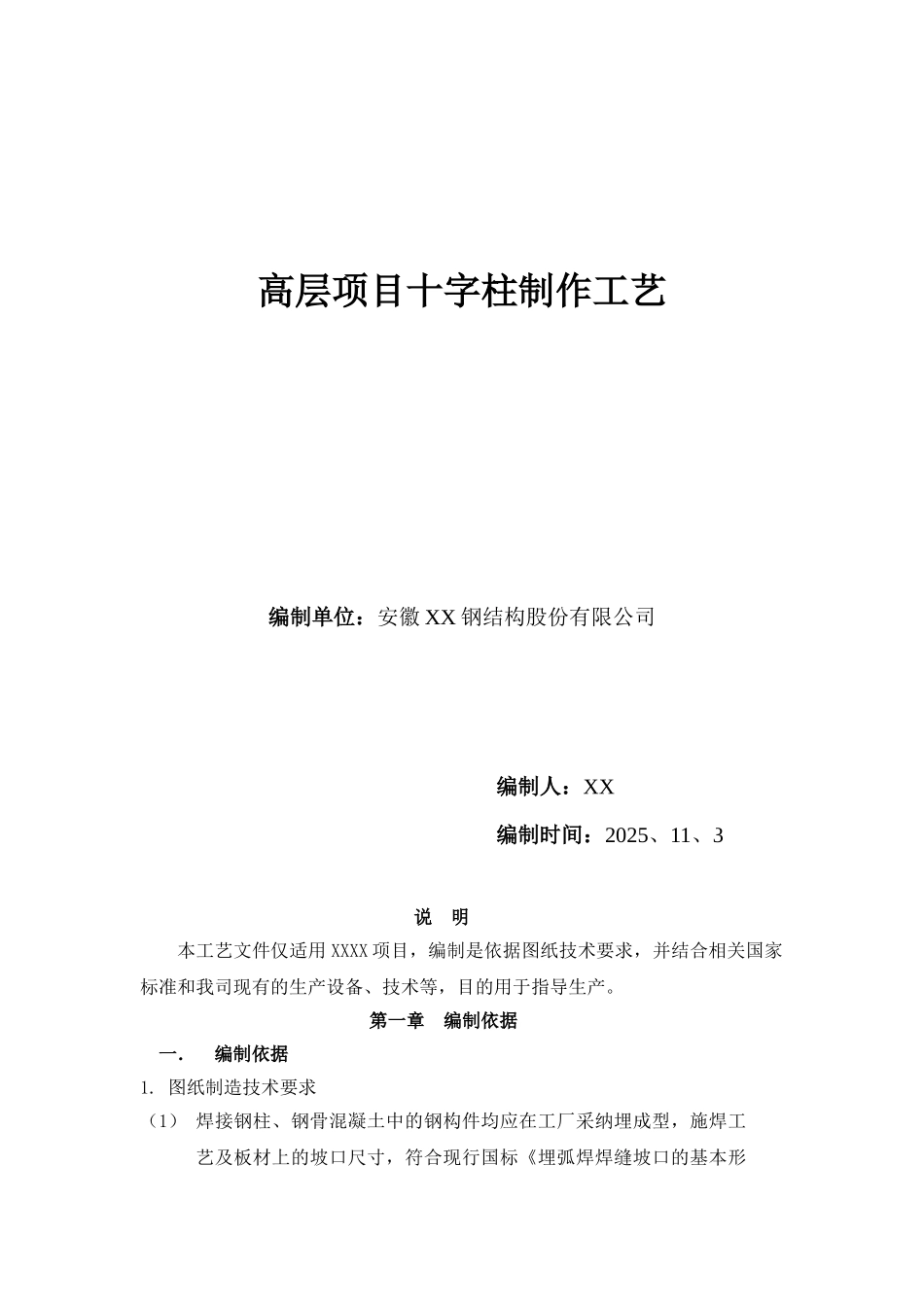

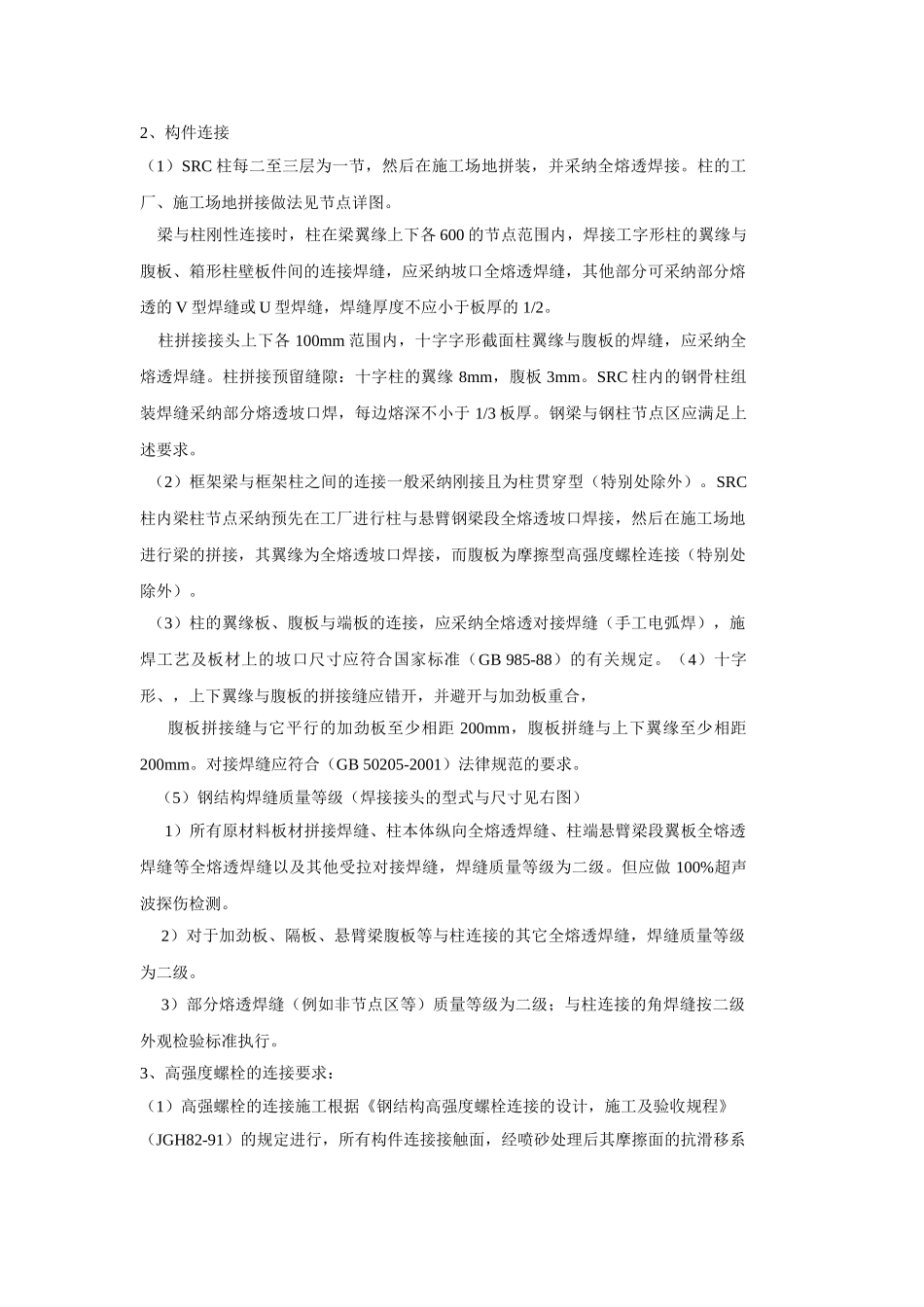

高层项目十字柱制作工艺编制单位：安徽 XX 钢结构股份有限公司编制人：XX编制时间：2025、11、3说 明本工艺文件仅适用 XXXX 项目，编制是依据图纸技术要求，并结合相关国家标准和我司现有的生产设备、技术等，目的用于指导生产。第一章 编制依据一．编制依据1. 图纸制造技术要求（1） 焊接钢柱、钢骨混凝土中的钢构件均应在工厂采纳埋成型，施焊工艺及板材上的坡口尺寸，符合现行国标《埋弧焊焊缝坡口的基本形式弧自动焊焊接和尺寸》（GB 986-88）及《建筑钢结构焊接规程》（JGJ 81-2025）的有关规定。焊接方法、工艺评定、试验内容和结果尚应得到监理单位的认可。（2） 柱上的加劲板，支撑板等采纳手工电弧焊在加工车间完成，施焊工艺及板材上的坡口工艺，符合现行国标《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸》（GB985-88）的有关要求施工。（3） 不允许在施工现场临时加焊板件。（4） SRC 柱内型钢预留孔洞,根据设计图纸要求，加工详图所示尺寸、位置、在工厂制孔，并按设计要求进行补强，在施工场地安装时，未经设计允许，不得以任何方式制孔、扩孔。钢梁腹板开洞加强措施见详图二。钢板上预留钢筋钻孔尺寸：螺纹钢筋应比钢筋直径大 6mm。光圆钢筋应比钢筋直径大 4mm （5） 高强度螺栓孔应在车间内钻孔,制孔要求见《高层民用建筑钢结构技术规程》（JGJ 99-98）的第 10.7、10.7.2、10.7.3 条及《钢结构高强度螺栓连接的设计、施工及验收法律规范》（JGJ82-91）第3.2.1 条的有关规定。（6） 钢骨砼里的钢柱1） 梁柱节点采纳内隔板式，加劲隔板在焊缝处的切角:与翼缘板相连的倒角为 30×30，腹板与腹板的夹角为 R75，2） 转换部位及受力较大部位根据施工图要求设置栓钉。3） 与 SRC 梁相交处应根据需要在工厂预焊钢筋连接器。2、构件连接（1）SRC 柱每二至三层为一节，然后在施工场地拼装，并采纳全熔透焊接。柱的工厂、施工场地拼接做法见节点详图。 梁与柱刚性连接时，柱在梁翼缘上下各 600 的节点范围内，焊接工字形柱的翼缘与腹板、箱形柱壁板件间的连接焊缝，应采纳坡口全熔透焊缝，其他部分可采纳部分熔透的 V 型焊缝或 U 型焊缝，焊缝厚度不应小于板厚的 1/2。 柱拼接接头上下各 100mm 范围内，十字字形截面柱翼缘与腹板的焊缝，应采纳全熔透焊缝。柱拼接预留缝隙：十字柱的翼缘 8mm，腹板 3mm。SRC 柱内的钢骨柱组装焊缝采纳部分熔透坡口焊，每边熔深不小于 1/3 板厚。钢...
