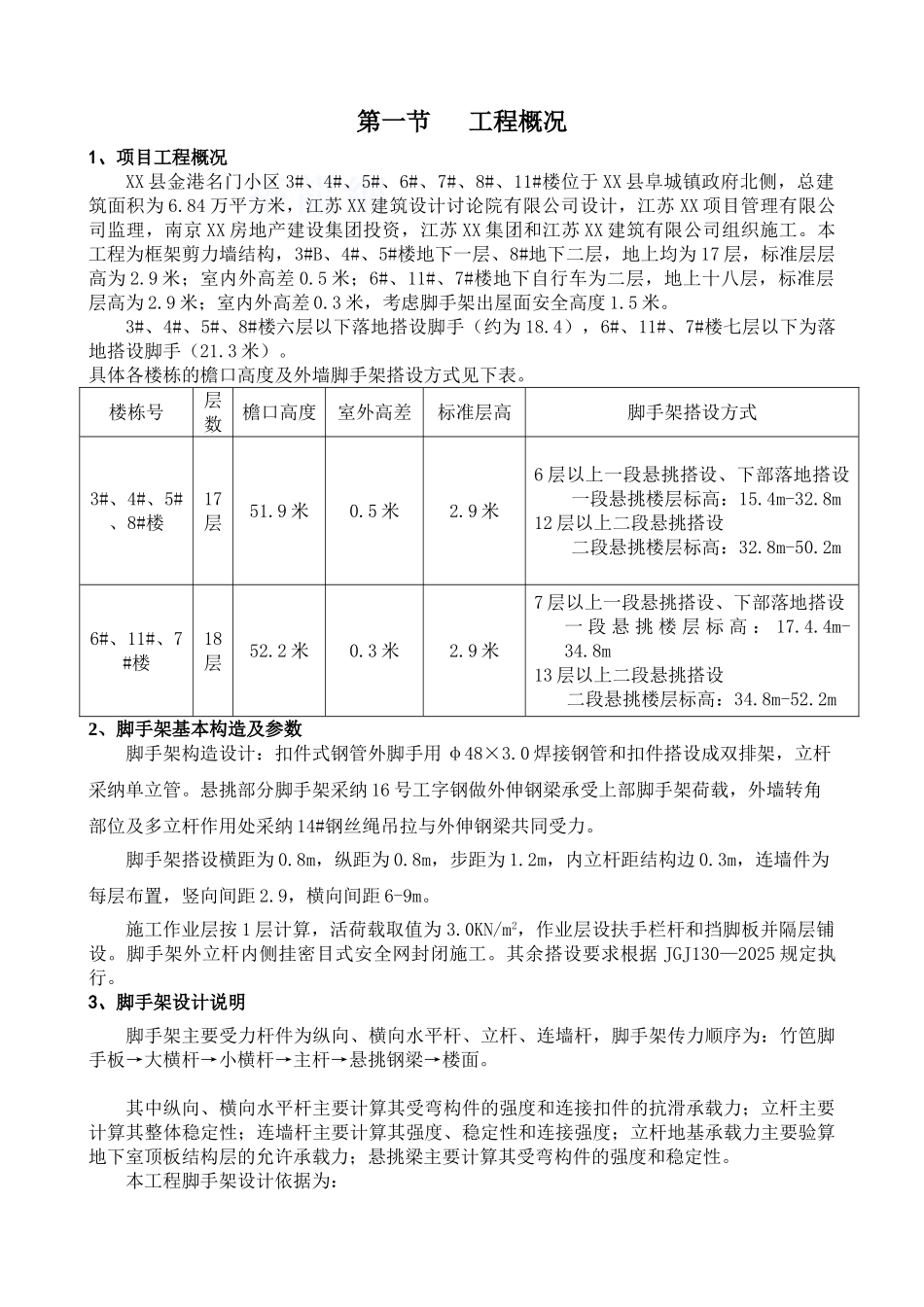

第一节 工程概况1、项目工程概况XX 县金港名门小区 3#、4#、5#、6#、7#、8#、11#楼位于 XX 县阜城镇政府北侧，总建筑面积为 6.84 万平方米，江苏 XX 建筑设计讨论院有限公司设计，江苏 XX 项目管理有限公司监理，南京 XX 房地产建设集团投资，江苏 XX 集团和江苏 XX 建筑有限公司组织施工。本工程为框架剪力墙结构，3#B、4#、5#楼地下一层、8#地下二层，地上均为 17 层，标准层层高为 2.9 米；室内外高差 0.5 米；6#、11#、7#楼地下自行车为二层，地上十八层，标准层层高为 2.9 米；室内外高差 0.3 米，考虑脚手架出屋面安全高度 1.5 米。3#、4#、5#、8#楼六层以下落地搭设脚手（约为 18.4），6#、11#、7#楼七层以下为落地搭设脚手（21.3 米）。具体各楼栋的檐口高度及外墙脚手架搭设方式见下表。楼栋号层数檐口高度室外高差标准层高脚手架搭设方式3#、4#、5#、8#楼17层51.9 米0.5 米2.9 米6 层以上一段悬挑搭设、下部落地搭设一段悬挑楼层标高：15.4m-32.8m12 层以上二段悬挑搭设二段悬挑楼层标高：32.8m-50.2m6#、11#、7#楼18层52.2 米0.3 米2.9 米7 层以上一段悬挑搭设、下部落地搭设一 段 悬 挑 楼 层 标 高 ： 17.4.4m-34.8m13 层以上二段悬挑搭设 二段悬挑楼层标高：34.8m-52.2m2、脚手架基本构造及参数脚手架构造设计：扣件式钢管外脚手用 φ48×3.0 焊接钢管和扣件搭设成双排架，立杆采纳单立管。悬挑部分脚手架采纳 16 号工字钢做外伸钢梁承受上部脚手架荷载，外墙转角部位及多立杆作用处采纳 14#钢丝绳吊拉与外伸钢梁共同受力。脚手架搭设横距为 0.8m，纵距为 0.8m，步距为 1.2m，内立杆距结构边 0.3m，连墙件为每层布置，竖向间距 2.9，横向间距 6-9m。施工作业层按 1 层计算，活荷载取值为 3.0KN/m2，作业层设扶手栏杆和挡脚板并隔层铺设。脚手架外立杆内侧挂密目式安全网封闭施工。其余搭设要求根据 JGJ130—2025 规定执行。3、脚手架设计说明脚手架主要受力杆件为纵向、横向水平杆、立杆、连墙杆，脚手架传力顺序为：竹笆脚手板→大横杆→小横杆→主杆→悬挑钢梁→楼面。其中纵向、横向水平杆主要计算其受弯构件的强度和连接扣件的抗滑承载力；立杆主要计算其整体稳定性；连墙杆主要计算其强度、稳定性和连接强度；立杆地基承载力主要验算地下室顶板结构层的允许承载力；悬挑梁主要计算其受弯构件的强度和稳定性。本工程脚手架设计依据为：《建筑施工扣件式钢管...
