高层住宅楼用电负荷计算说明

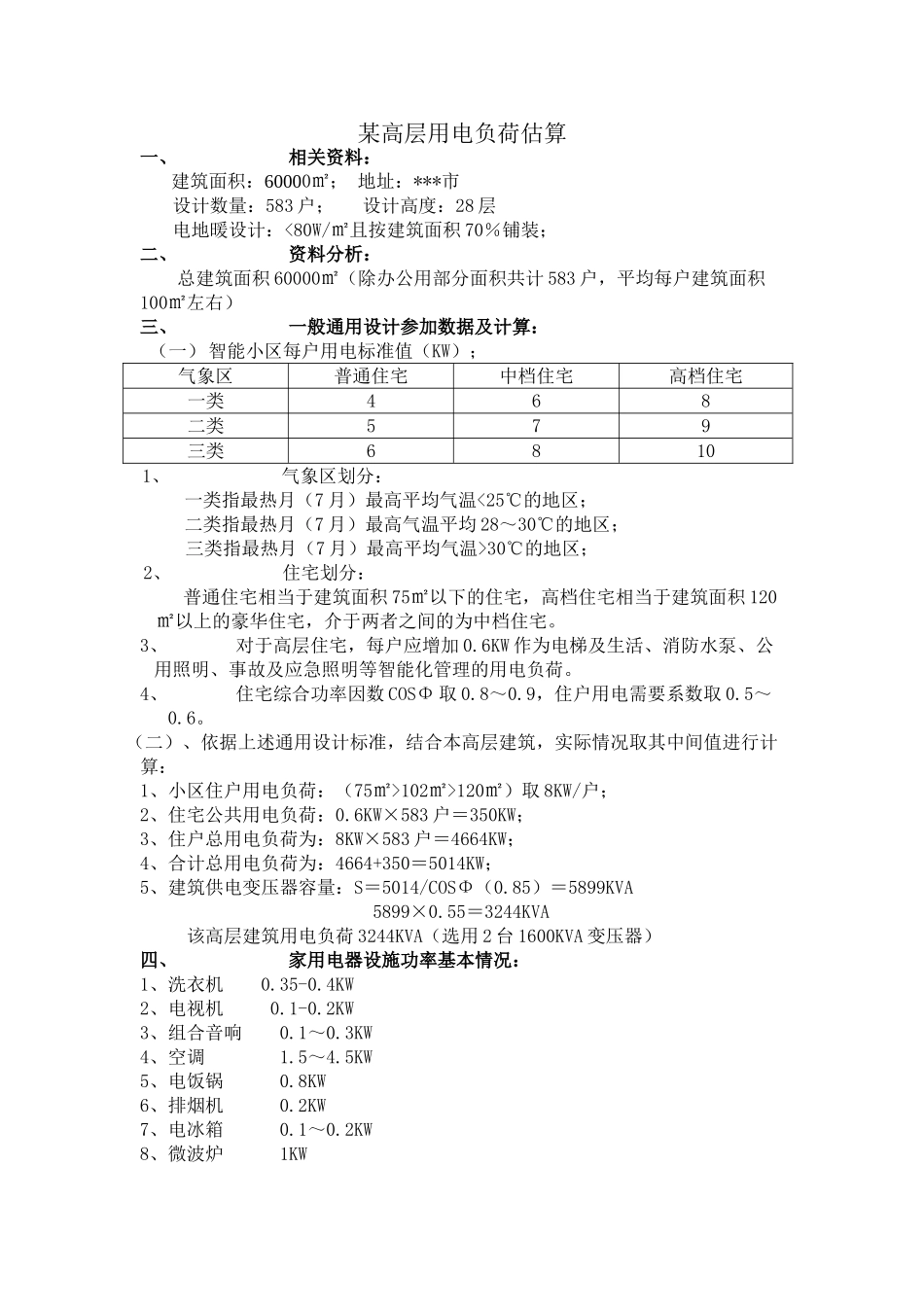

某高层用电负荷估算一、 相关资料：建筑面积：60000㎡； 地址：***市设计数量：583 户； 设计高度：28 层电地暖设计：<80W/㎡且按建筑面积 70％铺装；二、 资料分析：总建筑面积 60000㎡（除办公用部分面积共计 583 户，平均每户建筑面积100㎡左右）三、 一般通用设计参加数据及计算：（一） 智能小区每户用电标准值（KW）；气象区普通住宅中档住宅高档住宅一类468二类579三类68101、 气象区划分：一类指最热月（7 月）最高平均气温<25℃的地区；二类指最热月（7 月）最高气温平均 28～30℃的地区；三类指最热月（7 月）最高平均气温>30℃的地区；2、 住宅划分：普通住宅相当于建筑面积 75㎡以下的住宅，高档住宅相当于建筑面积 120㎡以上的豪华住宅，介于两者之间的为中档住宅。3、 对于高层住宅，每户应增加 0.6KW 作为电梯及生活、消防水泵、公用照明、事故及应急照明等智能化管理的用电负荷。4、 住宅综合功率因数 COSΦ 取 0.8～0.9，住户用电需要系数取 0.5～0.6。（二）、依据上述通用设计标准，结合本高层建筑，实际情况取其中间值进行计算：1、小区住户用电负荷：（75㎡>102㎡>120㎡）取 8KW/户；2、住宅公共用电负荷：0.6KW×583 户＝350KW；3、住户总用电负荷为：8KW×583 户＝4664KW；4、合计总用电负荷为：4664+350＝5014KW；5、建筑供电变压器容量：S＝5014/COSΦ（0.85）＝5899KVA5899×0.55＝3244KVA该高层建筑用电负荷 3244KVA（选用 2 台 1600KVA 变压器）四、 家用电器设施功率基本情况：1、洗衣机 0.35-0.4KW2、电视机 0.1-0.2KW3、组合音响 0.1～0.3KW4、空调 1.5～4.5KW5、电饭锅 0.8KW6、排烟机 0.2KW7、电冰箱 0.1～0.2KW8、微波炉 1KW9、电烤箱 1.5KW10、食品加工机 0.3KW11、消毒柜 0.6KW12、照明设施 0.2～0.8KW13、家用自动化设施 0.2～0.5KW合计：6.95～11.3KW同时需要系数取 40％：2.78～4.52KW 一般情况下家用电器设施负荷在 3KW 左右。五、 使用电地暖负荷计算及分析户均建筑面积 103㎡；实际铺设面积 70％即 70㎡；每平方<80W，则每户电地暖安装负荷功率为：70㎡×80W＝5600W；需要系数取 50％，即 5.6KW×60％＝3.36KW；使用电地暖则空调不需要再使用，相互进行折算负荷冲抵：（5.6～4.5）×40％＝0.44KW；综合分析：在正常情况下，户均家用电器负荷 3KW，冬季取暖采电地暖户均用电负荷 3.36KW，按一般通用 8KW/户设计，完全能够满足要求，与其它方式采暖相比较具有更多得优越性，节约投资，提升楼盘品味。住宅每户 6～8KW，商业 10～12KW/100 平方
