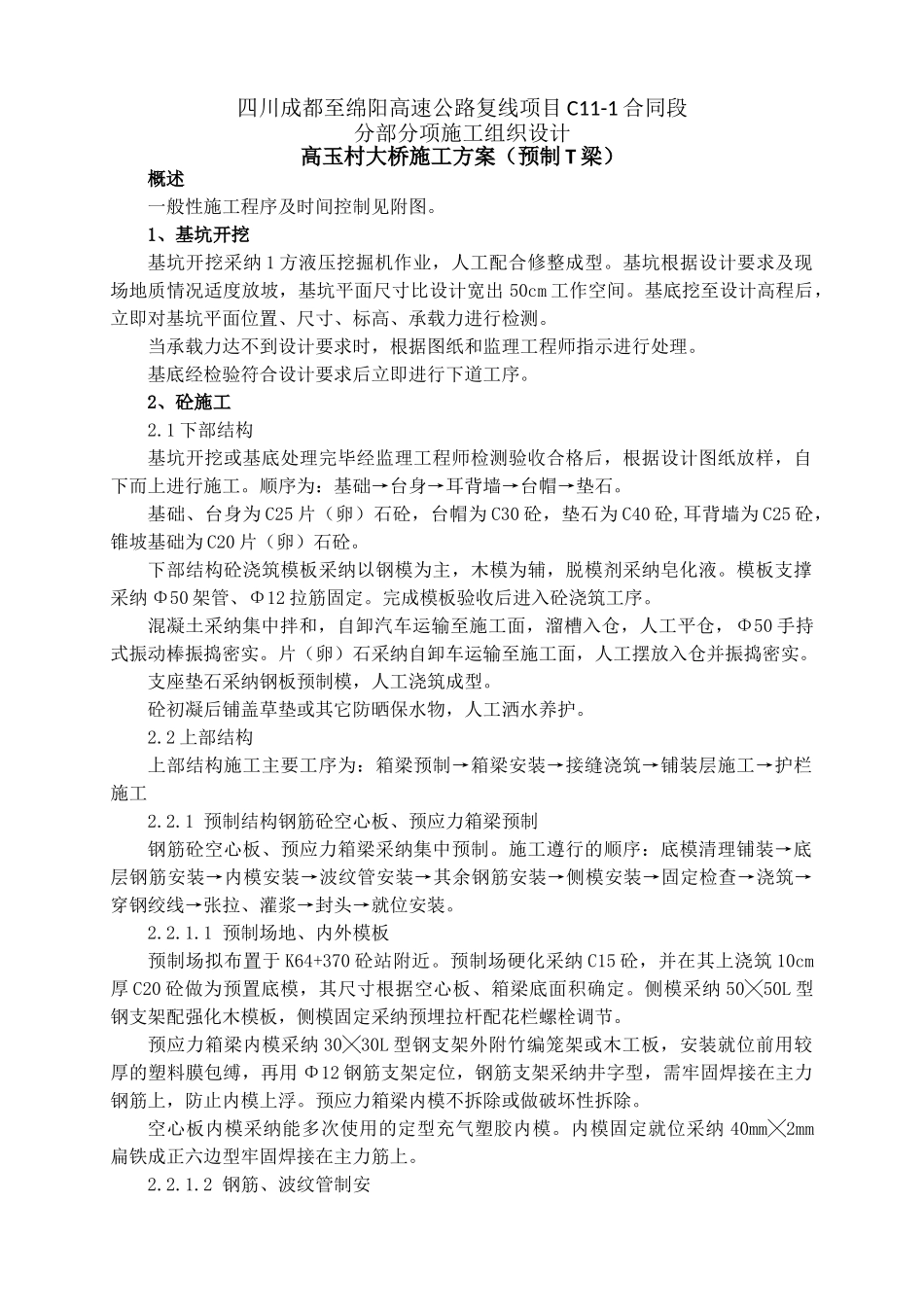

高玉村大桥施工方案

四川成都至绵阳高速公路复线项目 C11-1 合同段分部分项施工组织设计高玉村大桥施工方案（预制 T 梁）概述一般性施工程序及时间控制见附图。1、基坑开挖基坑开挖采纳 1 方液压挖掘机作业，人工配合修整成型。基坑根据设计要求及现场地质情况适度放坡，基坑平面尺寸比设计宽出 50cm 工作空间。基底挖至设计高程后，立即对基坑平面位置、尺寸、标高、承载力进行检测。当承载力达不到设计要求时，根据图纸和监理工程师指示进行处理。基底经检验符合设计要求后立即进行下道工序。2、砼施工2.1 下部结构基坑开挖或基底处理完毕经监理工程师检测验收合格后，根据设计图纸放样，自下而上进行施工。顺序为：基础→台身→耳背墙→台帽→垫石。基础、台身为 C25 片（卵）石砼，台帽为 C30 砼，垫石为 C40 砼,耳背墙为 C25 砼，锥坡基础为 C20 片（卵）石砼。下部结构砼浇筑模板采纳以钢模为主，木模为辅，脱模剂采纳皂化液。模板支撑采纳 Φ50 架管、Φ12 拉筋固定。完成模板验收后进入砼浇筑工序。混凝土采纳集中拌和，自卸汽车运输至施工面，溜槽入仓，人工平仓，Φ50 手持式振动棒振捣密实。片（卵）石采纳自卸车运输至施工面，人工摆放入仓并振捣密实。支座垫石采纳钢板预制模，人工浇筑成型。砼初凝后铺盖草垫或其它防晒保水物，人工洒水养护。2.2 上部结构上部结构施工主要工序为：箱梁预制→箱梁安装→接缝浇筑→铺装层施工→护栏施工2.2.1 预制结构钢筋砼空心板、预应力箱梁预制钢筋砼空心板、预应力箱梁采纳集中预制。施工遵行的顺序：底模清理铺装→底层钢筋安装→内模安装→波纹管安装→其余钢筋安装→侧模安装→固定检查→浇筑→穿钢绞线→张拉、灌浆→封头→就位安装。2.2.1.1 预制场地、内外模板预制场拟布置于 K64+370 砼站附近。预制场硬化采纳 C15 砼，并在其上浇筑 10cm厚 C20 砼做为预置底模，其尺寸根据空心板、箱梁底面积确定。侧模采纳 50╳50L 型钢支架配强化木模板，侧模固定采纳预埋拉杆配花栏螺栓调节。预应力箱梁内模采纳 30╳30L 型钢支架外附竹编笼架或木工板，安装就位前用较厚的塑料膜包缚，再用 Φ12 钢筋支架定位，钢筋支架采纳井字型，需牢固焊接在主力钢筋上，防止内模上浮。预应力箱梁内模不拆除或做破坏性拆除。空心板内模采纳能多次使用的定型充气塑胶内模。内模固定就位采纳 40mm╳2mm扁铁成正六边型牢固焊接在主力筋上。2.2.1.2 钢筋、波纹管制安钢筋分为制作在钢筋加工场...
