高碳锰铁理化指标VIP专享

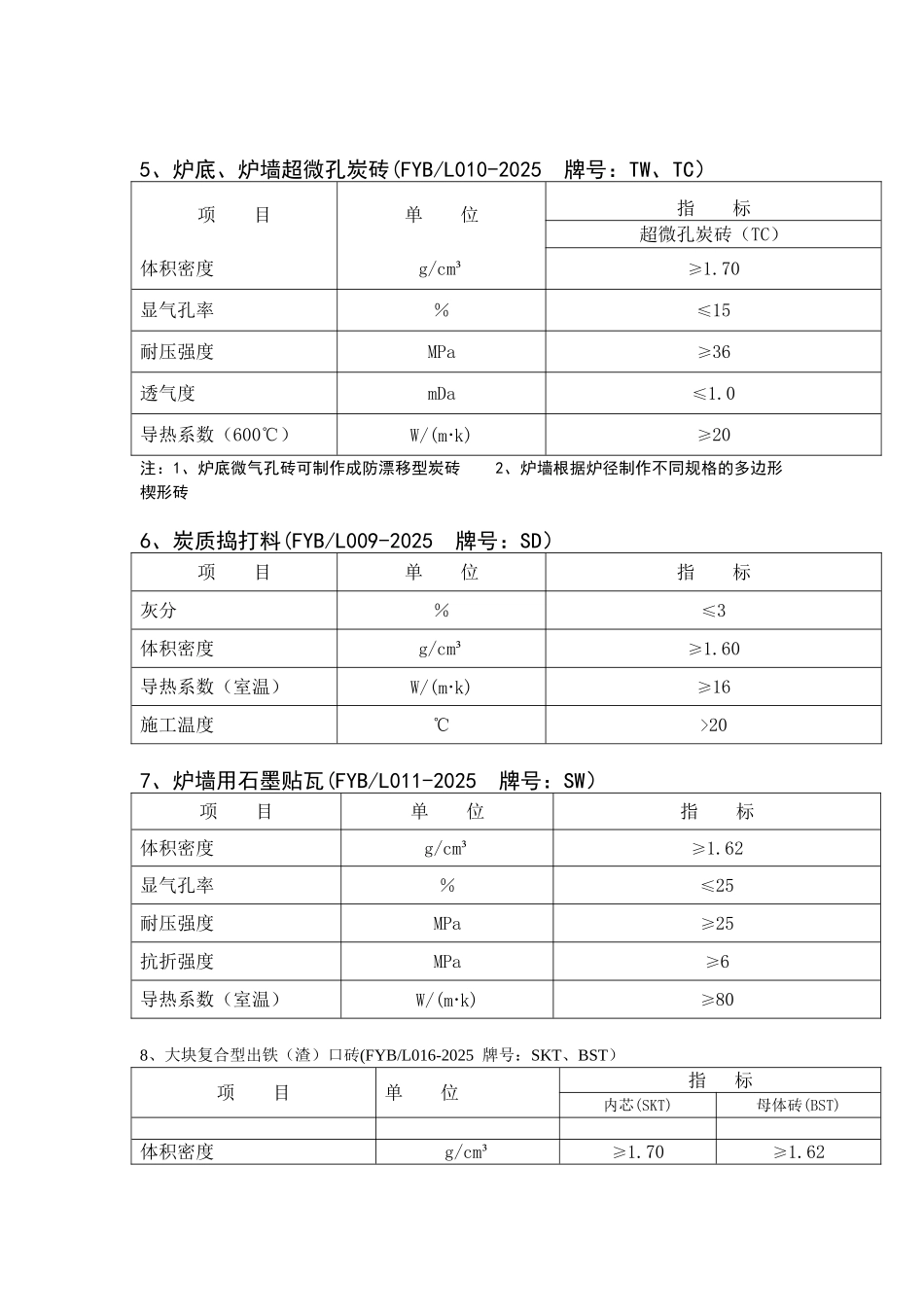

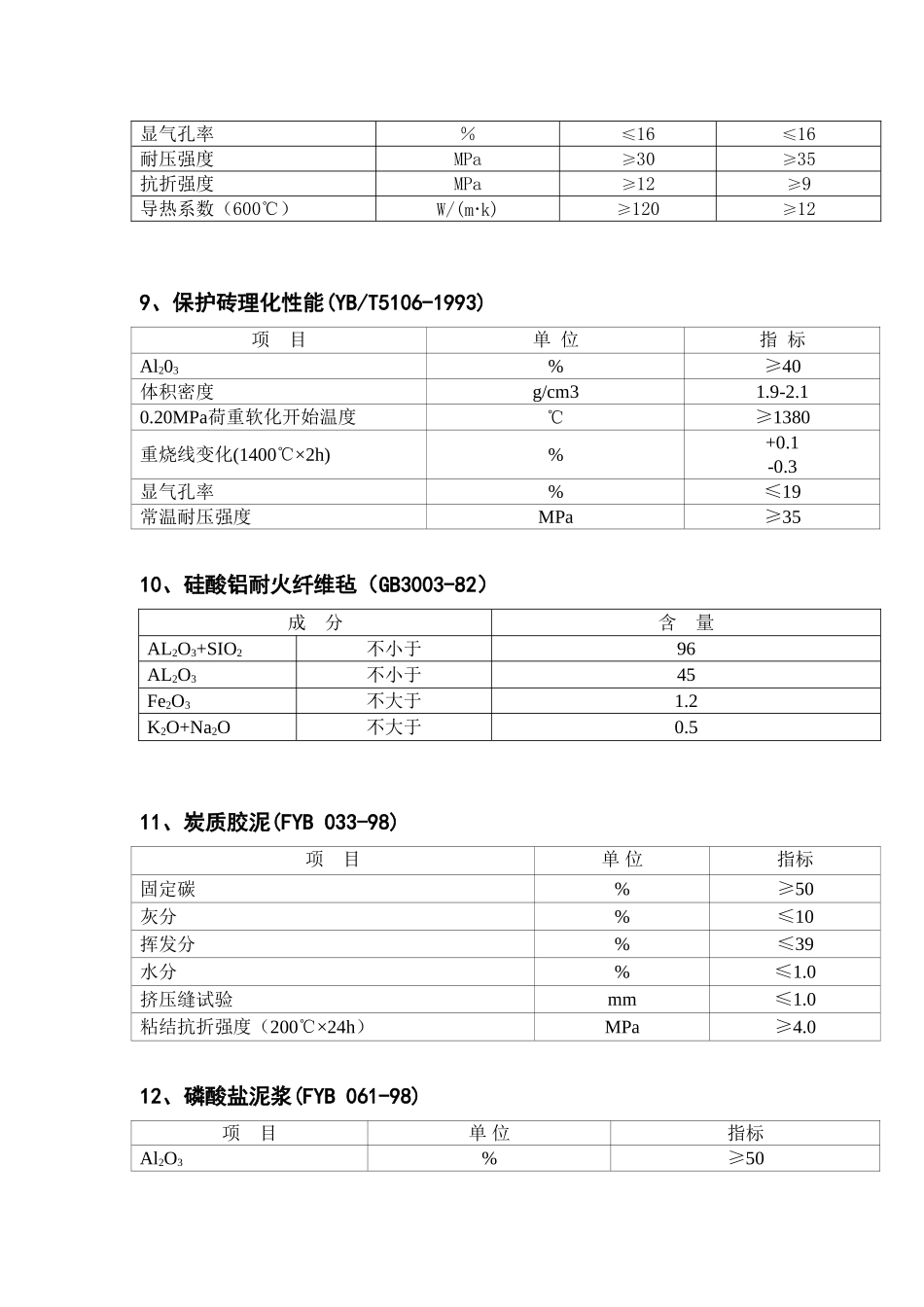

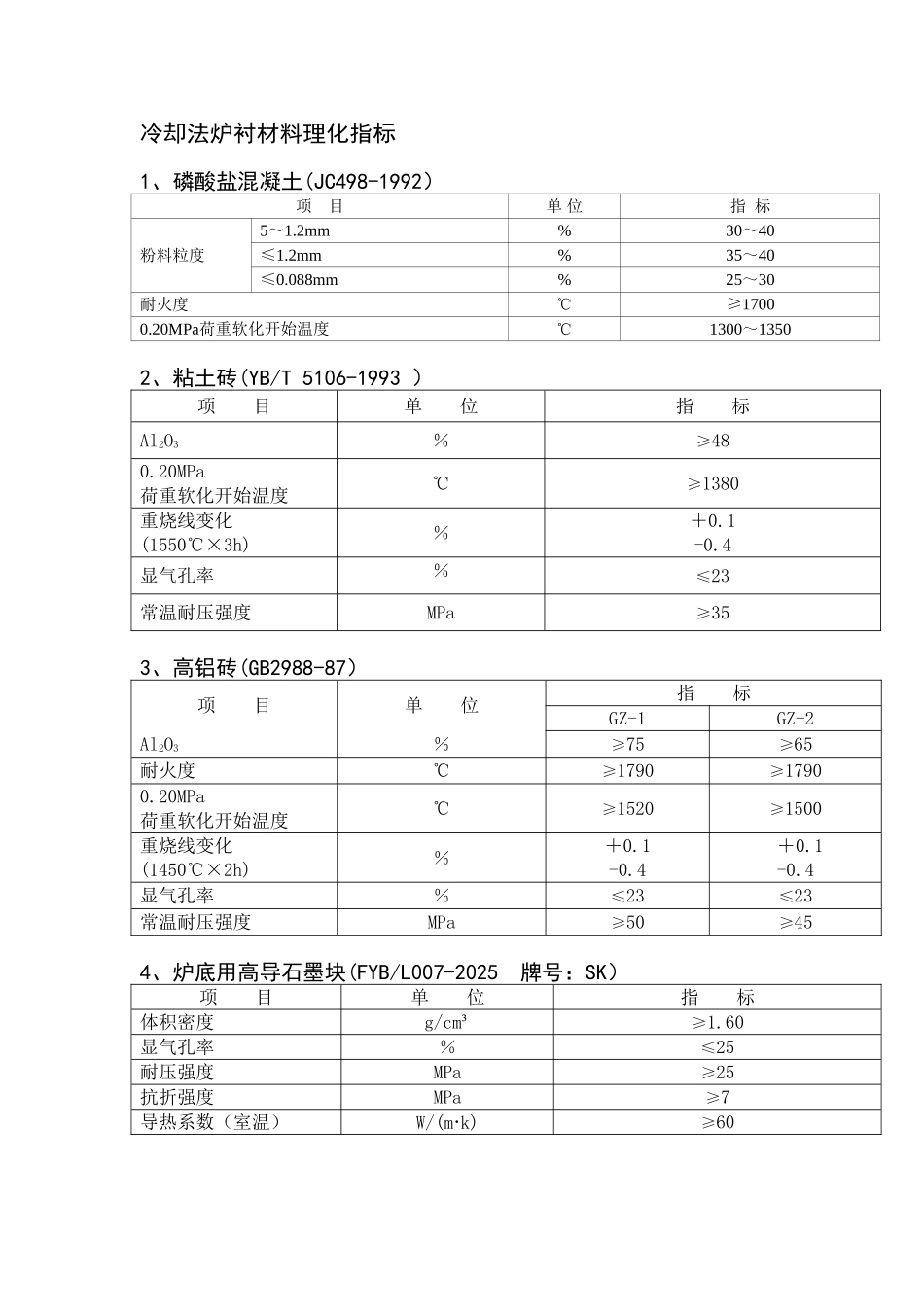

冷却法炉衬材料理化指标1、磷酸盐混凝土(JC498-1992）项 目单 位指 标粉料粒度5～1.2mm%30～40≤1.2mm%35～40≤0.088mm%25～30耐火度℃≥17000.20MPa荷重软化开始温度℃1300～13502、粘土砖(YB/T 5106-1993 ）项 目单 位指 标Al2O3％≥480.20MPa 荷重软化开始温度℃≥1380重烧线变化 (1550℃×3h)％＋0.1-0.4显气孔率％≤23常温耐压强度MPa≥353、高铝砖(GB2988-87）项 目单 位指 标GZ-1 GZ-2Al2O3％≥75≥65耐火度℃≥1790≥17900.20MPa 荷重软化开始温度℃≥1520≥1500重烧线变化 (1450℃×2h)％＋0.1-0.4 ＋0.1-0.4显气孔率％≤23≤23常温耐压强度MPa≥50≥454、炉底用高导石墨块(FYB/L007-2025 牌号：SK）项 目单 位指 标体积密度g/cm³≥1.60显气孔率％≤25耐压强度MPa≥25抗折强度MPa≥7导热系数（室温）W/(m·k)≥605、炉底、炉墙超微孔炭砖(FYB/L010-2025 牌号：TW、TC）项 目单 位指 标超微孔炭砖（TC）体积密度g/cm³≥1.70显气孔率％≤15耐压强度MPa≥36透气度mDa≤1.0导热系数（600℃）W/(m·k)≥20注：1、炉底微气孔砖可制作成防漂移型炭砖 2、炉墙根据炉径制作不同规格的多边形楔形砖6、炭质捣打料(FYB/L009-2025 牌号：SD）项 目单 位指 标灰分％≤3体积密度g/cm³≥1.60导热系数（室温）W/(m·k)≥16施工温度℃>207、炉墙用石墨贴瓦(FYB/L011-2025 牌号：SW）项 目单 位指 标体积密度g/cm³≥1.62显气孔率％≤25耐压强度MPa≥25抗折强度MPa≥6导热系数（室温）W/(m·k)≥808、大块复合型出铁（渣）口砖(FYB/L016-2025 牌号：SKT、BST）项 目单 位指 标内芯(SKT)母体砖(BST)体积密度g/cm³≥1.70≥1.62显气孔率％≤16≤16耐压强度MPa≥30≥35抗折强度MPa≥12≥9导热系数（600℃）W/(m·k)≥120≥129、保护砖理化性能(YB/T5106-1993) 项 目单 位指 标Al203%≥40体积密度g/cm31.9-2.10.20MPa荷重软化开始温度℃≥1380重烧线变化(1400℃×2h)%+0.1-0.3显气孔率%≤19常温耐压强度MPa≥3510、硅酸铝耐火纤维毡（GB3003-82） 成 分含 量AL2O3+SIO2不小于96AL2O3不小于45Fe2O3不大于1.2K2O+Na2O不大于0.511、炭质胶泥(FYB 033-98) 项 目单 位指标固定碳%≥50灰分%≤10挥发分%≤39水分%≤1.0挤压缝试验mm≤1.0粘结抗折强度（200℃×24h）MPa≥4.012、磷酸盐泥浆(FYB 061-98) 项 目单 位指标Al2O3%≥50耐火度℃≥179013、耐火泥浆(FYB/M001-2025）项 目单 位指 标耐火度℃≥1730水...
