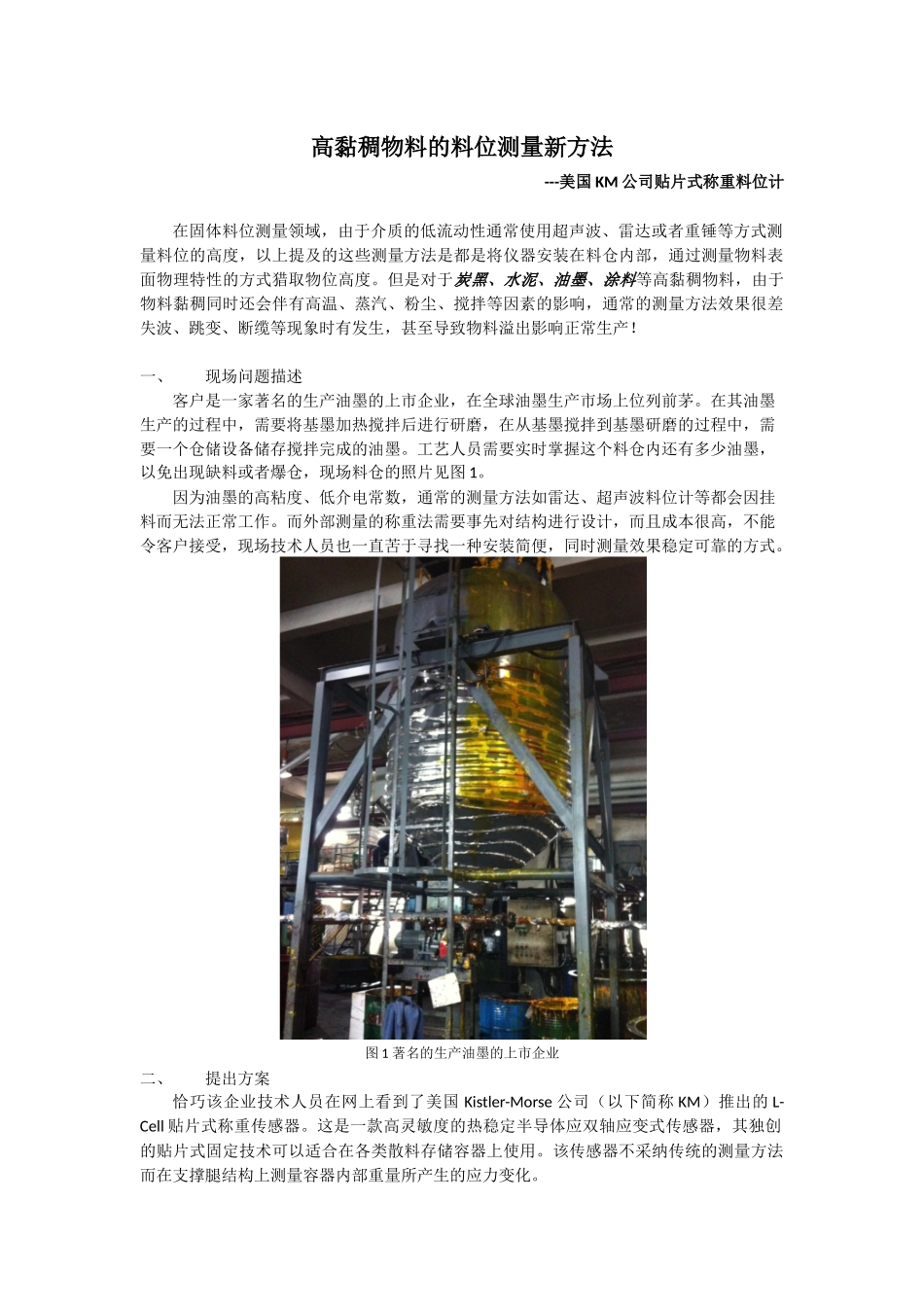

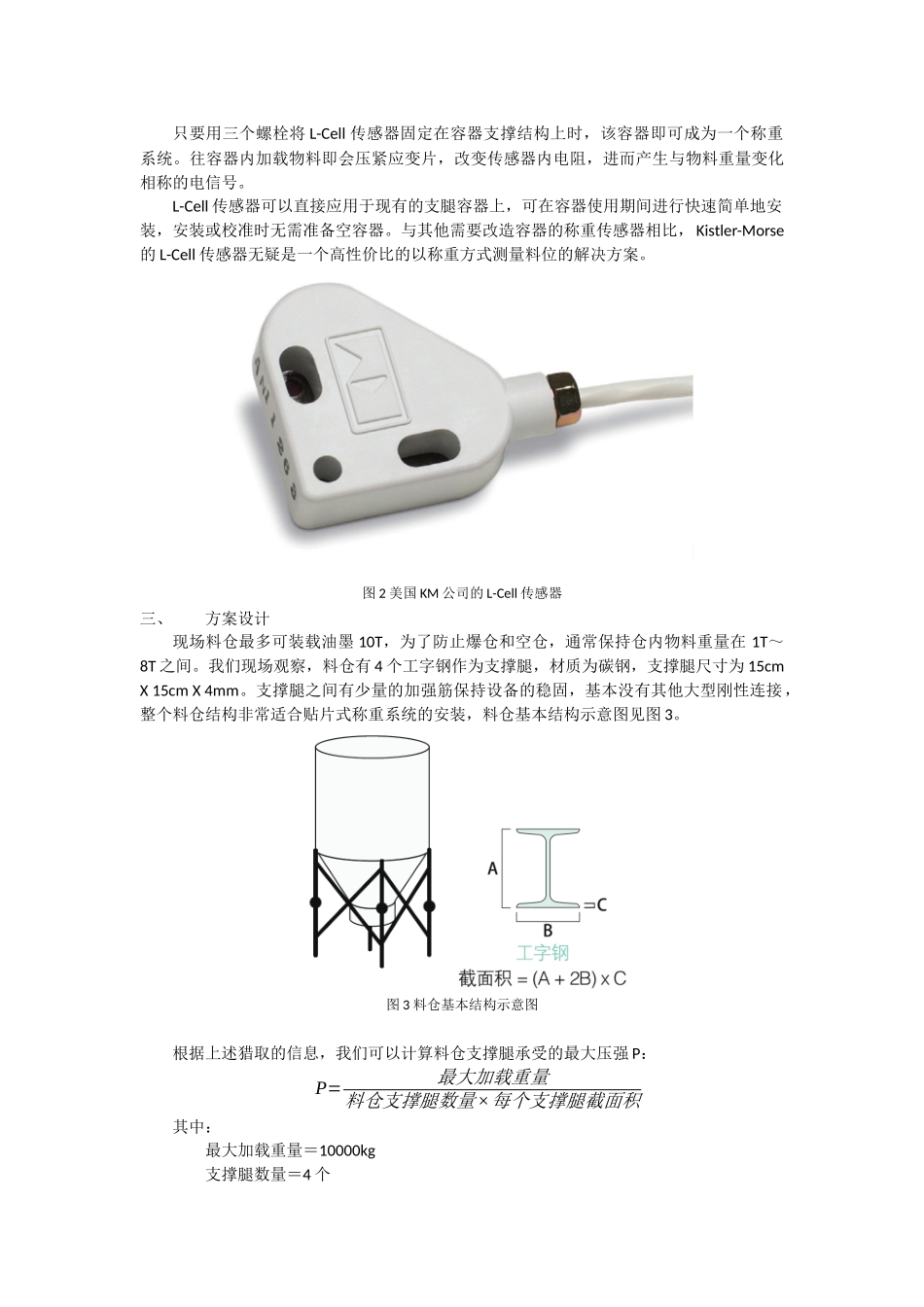

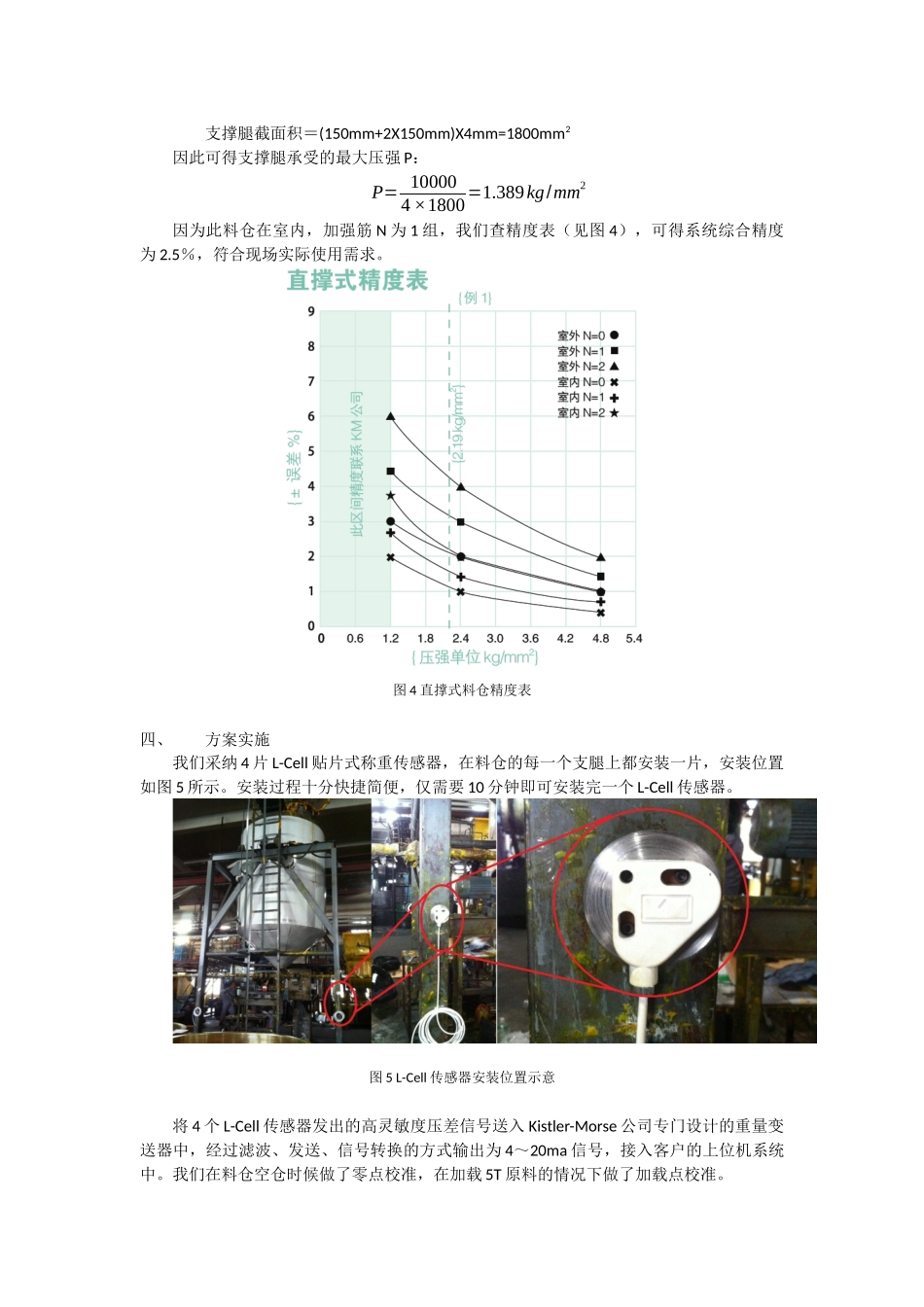

高黏稠物料的料位测量新方法---美国 KM 公司贴片式称重料位计在固体料位测量领域，由于介质的低流动性通常使用超声波、雷达或者重锤等方式测量料位的高度，以上提及的这些测量方法是都是将仪器安装在料仓内部，通过测量物料表面物理特性的方式猎取物位高度。但是对于炭黑、水泥、油墨、涂料等高黏稠物料，由于物料黏稠同时还会伴有高温、蒸汽、粉尘、搅拌等因素的影响，通常的测量方法效果很差失波、跳变、断缆等现象时有发生，甚至导致物料溢出影响正常生产！一、现场问题描述客户是一家著名的生产油墨的上市企业，在全球油墨生产市场上位列前茅。在其油墨生产的过程中，需要将基墨加热搅拌后进行研磨，在从基墨搅拌到基墨研磨的过程中，需要一个仓储设备储存搅拌完成的油墨。工艺人员需要实时掌握这个料仓内还有多少油墨，以免出现缺料或者爆仓，现场料仓的照片见图 1。因为油墨的高粘度、低介电常数，通常的测量方法如雷达、超声波料位计等都会因挂料而无法正常工作。而外部测量的称重法需要事先对结构进行设计，而且成本很高，不能令客户接受，现场技术人员也一直苦于寻找一种安装简便，同时测量效果稳定可靠的方式。图 1 著名的生产油墨的上市企业二、提出方案恰巧该企业技术人员在网上看到了美国 Kistler-Morse 公司（以下简称 KM）推出的 L-Cell 贴片式称重传感器。这是一款高灵敏度的热稳定半导体应双轴应变式传感器，其独创的贴片式固定技术可以适合在各类散料存储容器上使用。该传感器不采纳传统的测量方法而在支撑腿结构上测量容器内部重量所产生的应力变化。只要用三个螺栓将 L-Cell 传感器固定在容器支撑结构上时，该容器即可成为一个称重系统。往容器内加载物料即会压紧应变片，改变传感器内电阻，进而产生与物料重量变化相称的电信号。L-Cell 传感器可以直接应用于现有的支腿容器上，可在容器使用期间进行快速简单地安装，安装或校准时无需准备空容器。与其他需要改造容器的称重传感器相比，Kistler-Morse的 L-Cell 传感器无疑是一个高性价比的以称重方式测量料位的解决方案。图 2 美国 KM 公司的 L-Cell 传感器三、方案设计现场料仓最多可装载油墨 10T，为了防止爆仓和空仓，通常保持仓内物料重量在 1T～8T 之间。我们现场观察，料仓有 4 个工字钢作为支撑腿，材质为碳钢，支撑腿尺寸为 15cm X 15cm X 4mm。支撑腿之间有少量的加强筋保持设备的稳固，基本没有其他大型刚性连接，整个料仓结构非常适...
