鸦岗大道鸦岗村天桥施工图设计说明

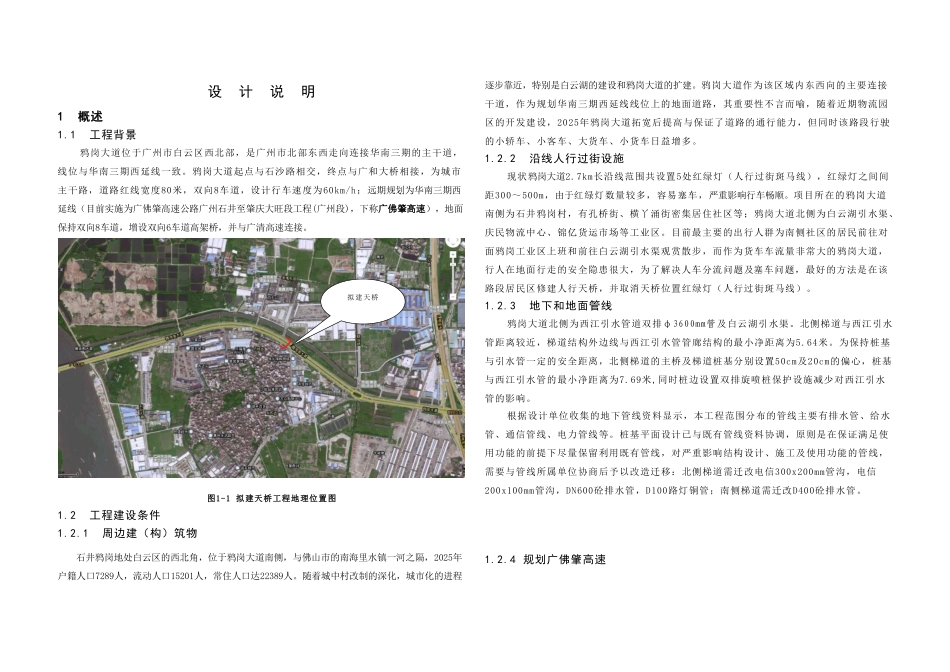

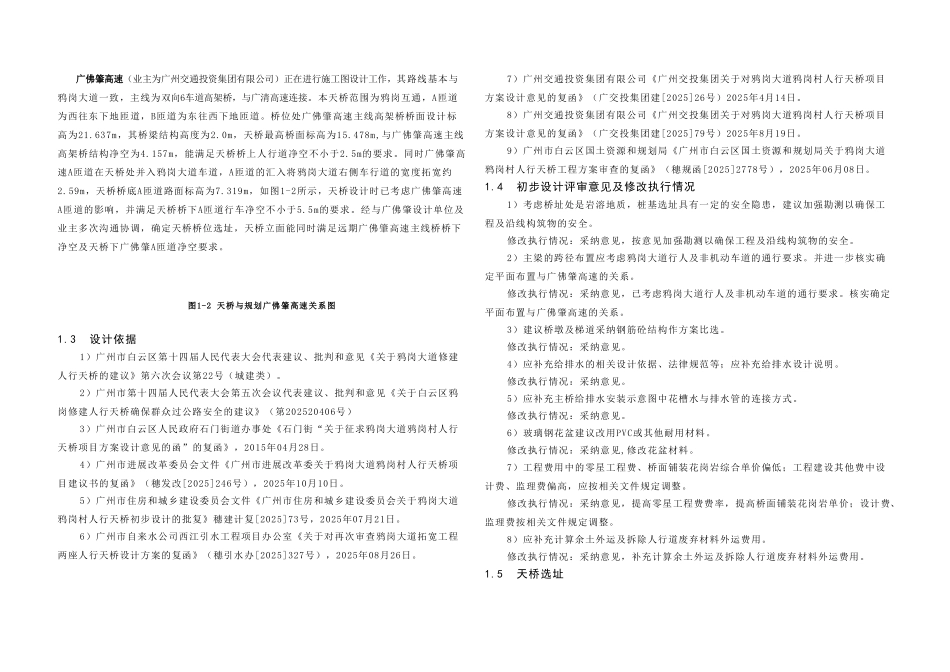

设 计 说 明1 概述1.1 工程背景鸦岗大道位于广州市白云区西北部，是广州市北部东西走向连接华南三期的主干道，线位与华南三期西延线一致。鸦岗大道起点与石沙路相交，终点与广和大桥相接，为城市主干路，道路红线宽度80米，双向8车道，设计行车速度为60km/h；远期规划为华南三期西延线（目前实施为广佛肇高速公路广州石井至肇庆大旺段工程(广州段)，下称广佛肇高速），地面保持双向8车道，增设双向6车道高架桥，并与广清高速连接。图1-1 拟建天桥工程地理位置图1.2 工程建设条件1.2.1 周边建（构）筑物石井鸦岗地处白云区的西北角，位于鸦岗大道南侧，与佛山市的南海里水镇一河之隔，2025年户籍人口7289人，流动人口15201人，常住人口达22389人。随着城中村改制的深化，城市化的进程逐步靠近，特别是白云湖的建设和鸦岗大道的扩建。鸦岗大道作为该区域内东西向的主要连接干道，作为规划华南三期西延线线位上的地面道路，其重要性不言而喻，随着近期物流园区的开发建设，2025年鸦岗大道拓宽后提高与保证了道路的通行能力，但同时该路段行驶的小轿车、小客车、大货车、小货车日益增多。1.2.2 沿线人行过街设施现状鸦岗大道2.7km长沿线范围共设置5处红绿灯（人行过街斑马线），红绿灯之间间距300～500m，由于红绿灯数量较多，容易塞车，严重影响行车畅顺。项目所在的鸦岗大道南侧为石井鸦岗村，有孔桥街、横丫涌街密集居住社区等；鸦岗大道北侧为白云湖引水渠、庆民物流中心、锦亿货运市场等工业区。目前最主要的出行人群为南侧社区的居民前往对面鸦岗工业区上班和前往白云湖引水渠观赏散步，而作为货车车流量非常大的鸦岗大道，行人在地面行走的安全隐患很大，为了解决人车分流问题及塞车问题，最好的方法是在该路段居民区修建人行天桥，并取消天桥位置红绿灯（人行过街斑马线）。1.2.3 地下和地面管线鸦岗大道北侧为西江引水管道双排φ3600mm管及白云湖引水渠。北侧梯道与西江引水管距离较近，梯道结构外边线与西江引水管管廊结构的最小净距离为5.64米。为保持桩基与引水管一定的安全距离，北侧梯道的主桥及梯道桩基分别设置50cm及20cm的偏心，桩基与西江引水管的最小净距离为7.69米,同时桩边设置双排旋喷桩保护设施减少对西江引水管的影响。根据设计单位收集的地下管线资料显示，本工程范围分布的管线主要有排水管、给水管、通信管线、电力管线等。桩基平面设计已与既有管线资料协调，原则是在保证满足使用功能的前提下尽量保留利用既有...
