2-10kV变压器保护调试报告

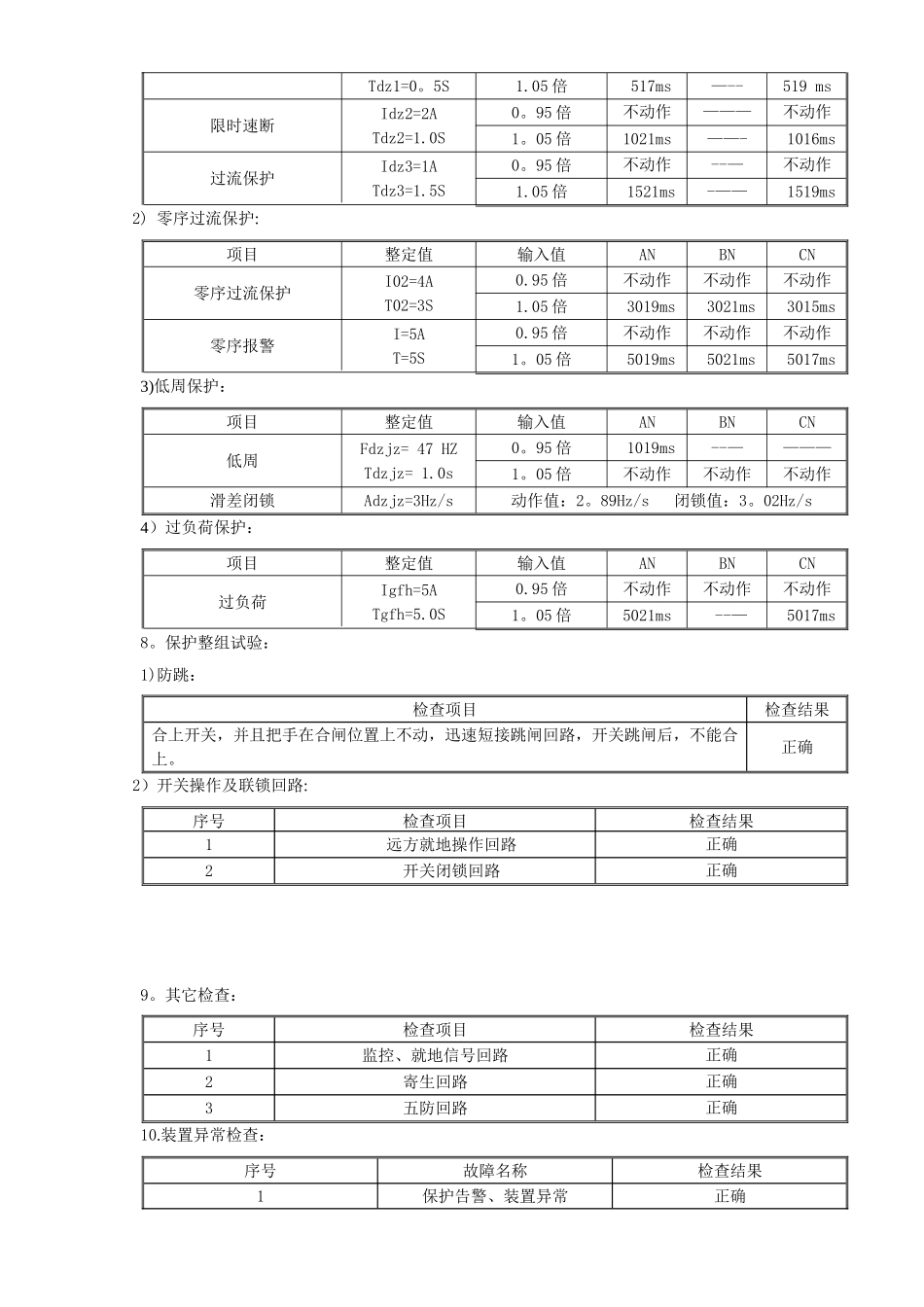

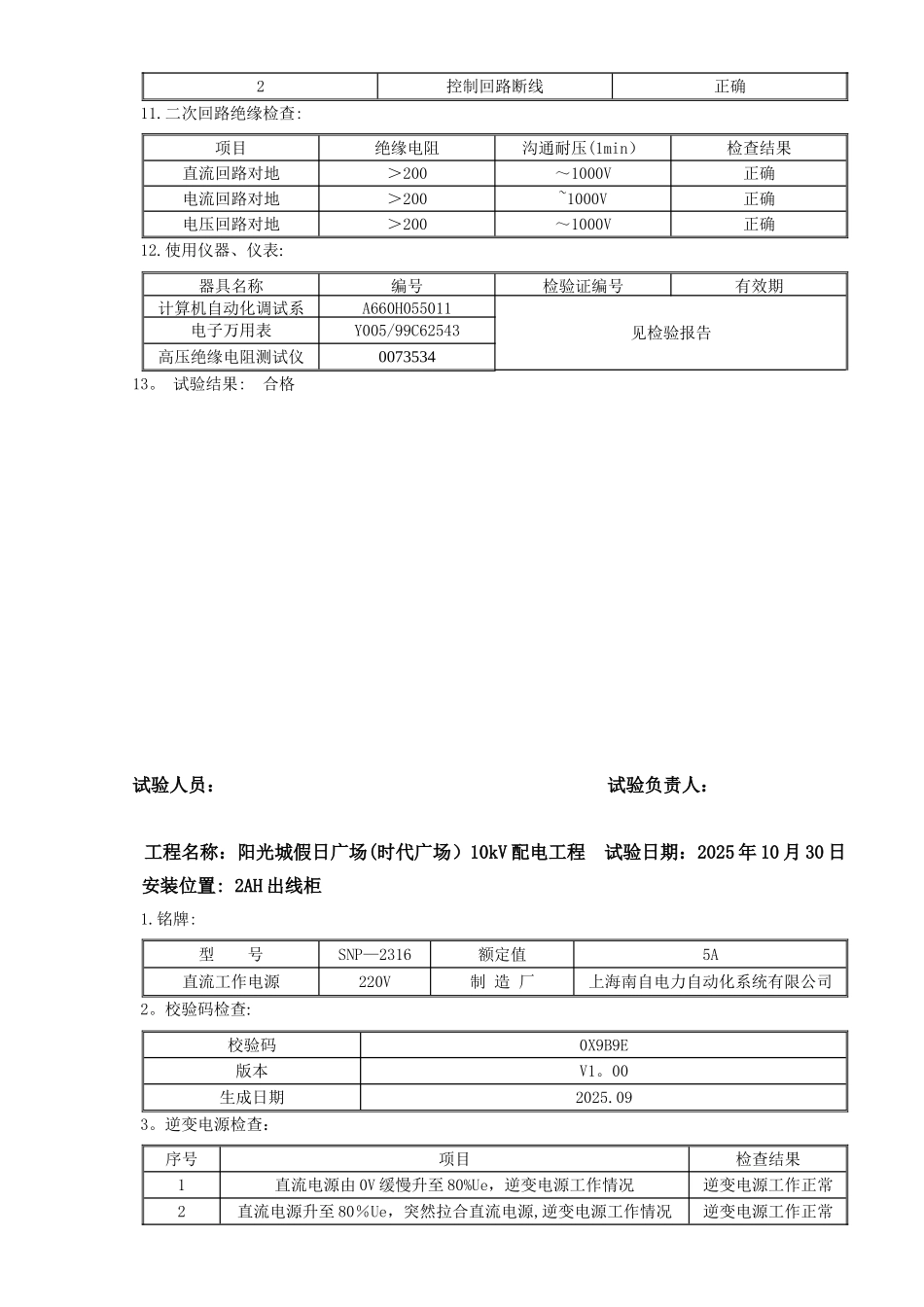

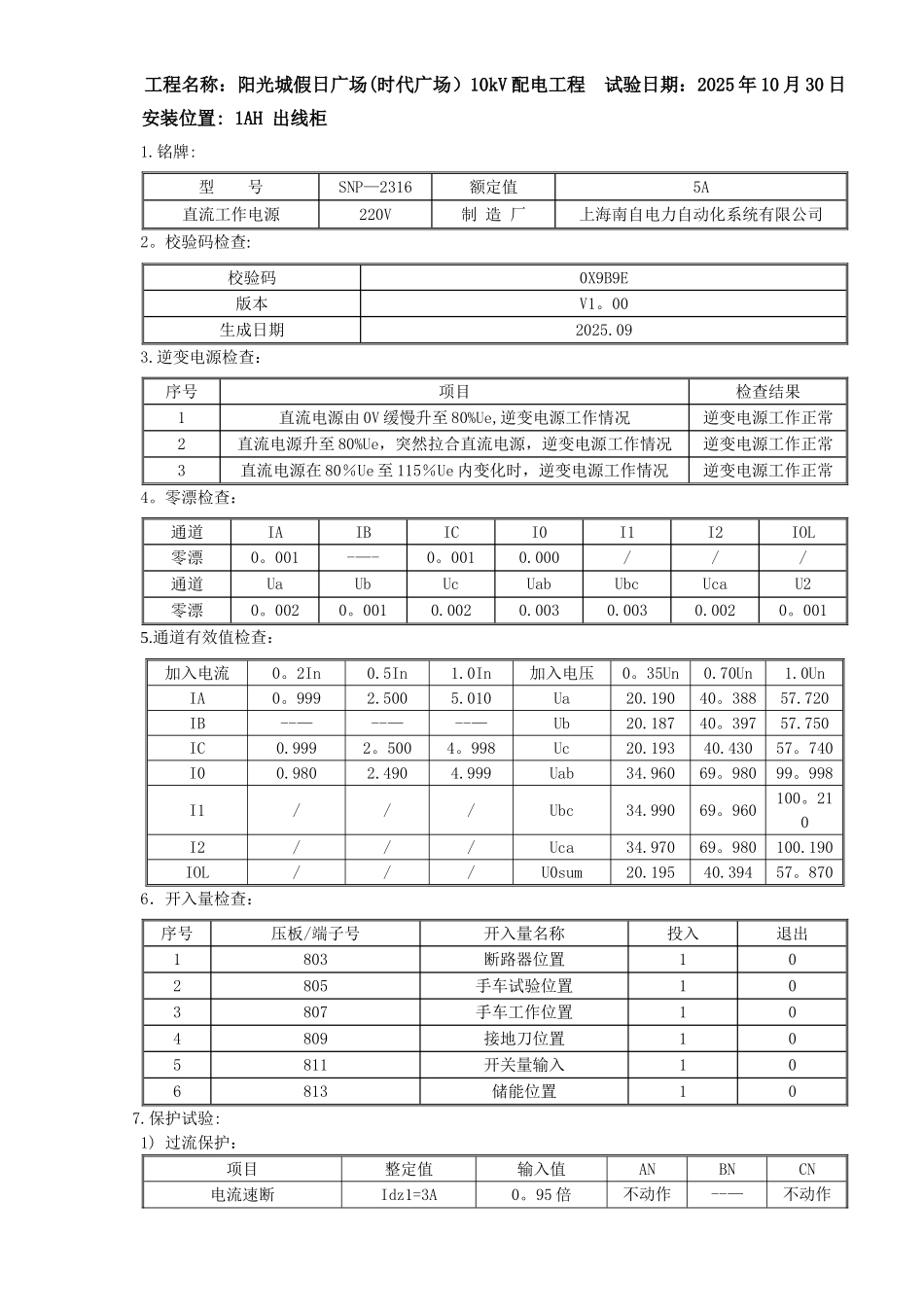

工程名称：阳光城假日广场(时代广场）10kV 配电工程 试验日期：2025 年 10 月 30 日安装位置: 1AH 出线柜1.铭牌:型 号SNP—2316额定值5A直流工作电源220V制 造 厂上海南自电力自动化系统有限公司2。校验码检查:校验码0X9B9E版本V1。00生成日期2025.093.逆变电源检查：序号项目检查结果1直流电源由 0V 缓慢升至 80%Ue,逆变电源工作情况逆变电源工作正常2直流电源升至 80%Ue，突然拉合直流电源，逆变电源工作情况逆变电源工作正常3直流电源在 80％Ue 至 115％Ue 内变化时，逆变电源工作情况逆变电源工作正常4。零漂检查：通道IAIBICI0I1I2IOL零漂0。001-—-0。0010.000///通道UaUbUcUabUbcUcaU2零漂0。0020。0010.0020.0030.0030.0020。0015.通道有效值检查：加入电流0。2In0.5In1.0In加入电压0。35Un0.70Un1.0UnIA0。9992.5005.010Ua20.19040。38857.720IB--—--—--—Ub20.18740。39757.750IC0.9992。5004。998Uc20.19340.43057。740I00.9802.4904.999Uab34.96069。98099。998I1///Ubc34.99069。960100。210I2///Uca34.97069。980100.190IOL///U0sum20.19540.39457。8706．开入量检查：序号压板/端子号开入量名称投入退出1803断路器位置102805手车试验位置103807手车工作位置104809接地刀位置105811开关量输入106813储能位置107.保护试验:1) 过流保护：项目整定值输入值ANBNCN电流速断Idz1=3A0。95 倍不动作--—不动作Tdz1=0。5S1.05 倍 517ms—--519 ms限时速断Idz2=2ATdz2=1.0S0。95 倍不动作———不动作1。05 倍1021ms——- 1016ms过流保护Idz3=1ATdz3=1.5S0。95 倍不动作--—不动作1.05 倍 1521ms-—— 1519ms2) 零序过流保护:项目整定值输入值ANBNCN零序过流保护I02=4AT02=3S0.95 倍不动作不动作不动作1.05 倍 3019ms 3021ms 3015ms零序报警I=5AT=5S0.95 倍不动作不动作不动作1。05 倍 5019ms 5021ms 5017ms3)低周保护：项目整定值输入值ANBNCN低周Fdzjz= 47 HZ Tdzjz= 1.0s0。95 倍 1019ms--————1。05 倍不动作不动作不动作滑差闭锁Adzjz=3Hz/s动作值：2。89Hz/s 闭锁值：3。02Hz/s4）过负荷保护：项目整定值输入值ANBNCN过负荷Igfh=5ATgfh=5.0S0.95 倍不动作不动作不动作1。05 倍5021ms --— 5017ms 8。保护整组试验：1)防跳：检查项目检查结果合上开关，并且把手在合闸位置上不动，迅速短接跳闸回路，开关跳闸后，不能合上。正确2）开关操作及联锁回路:序号检查项目检查结果...
