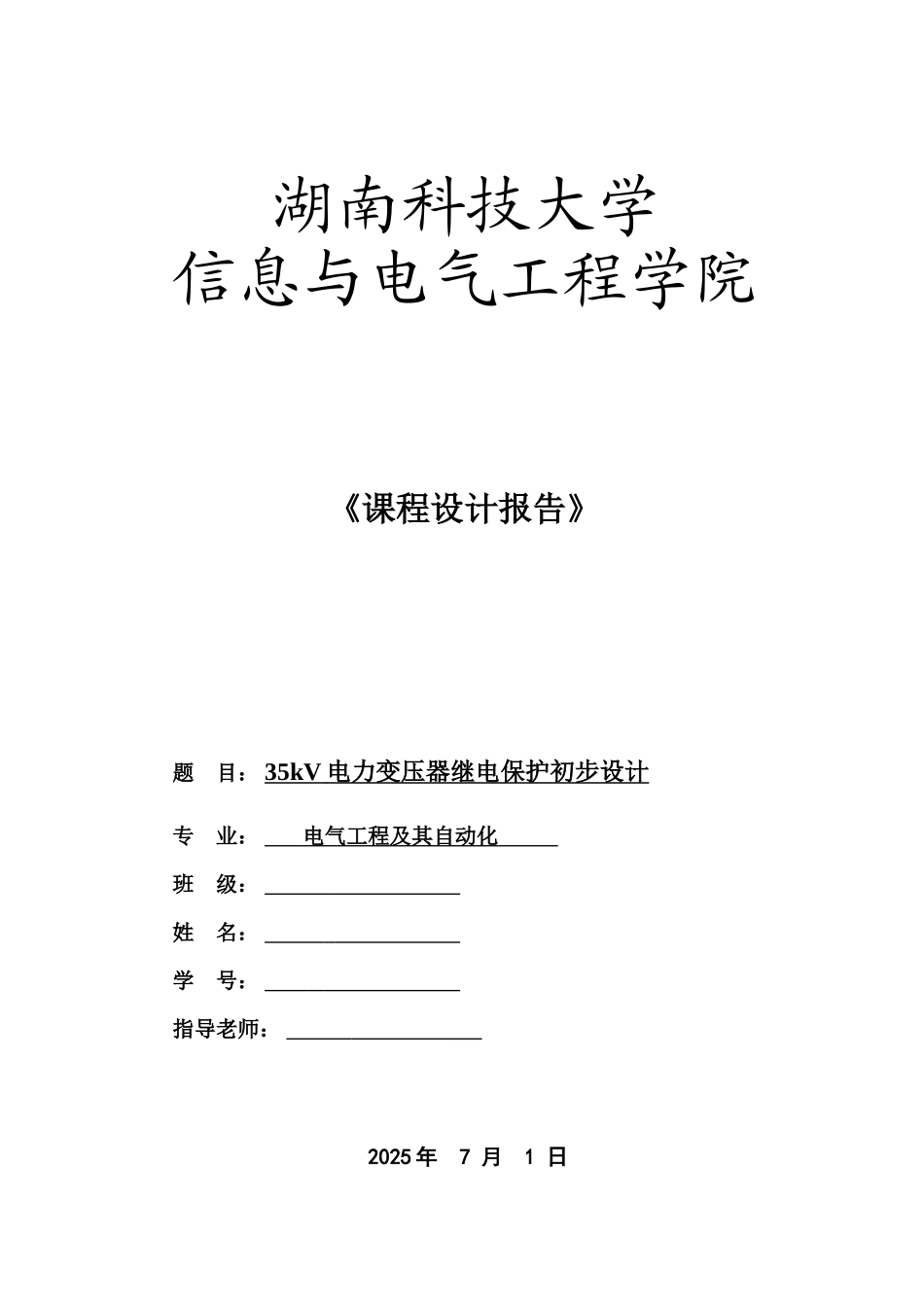

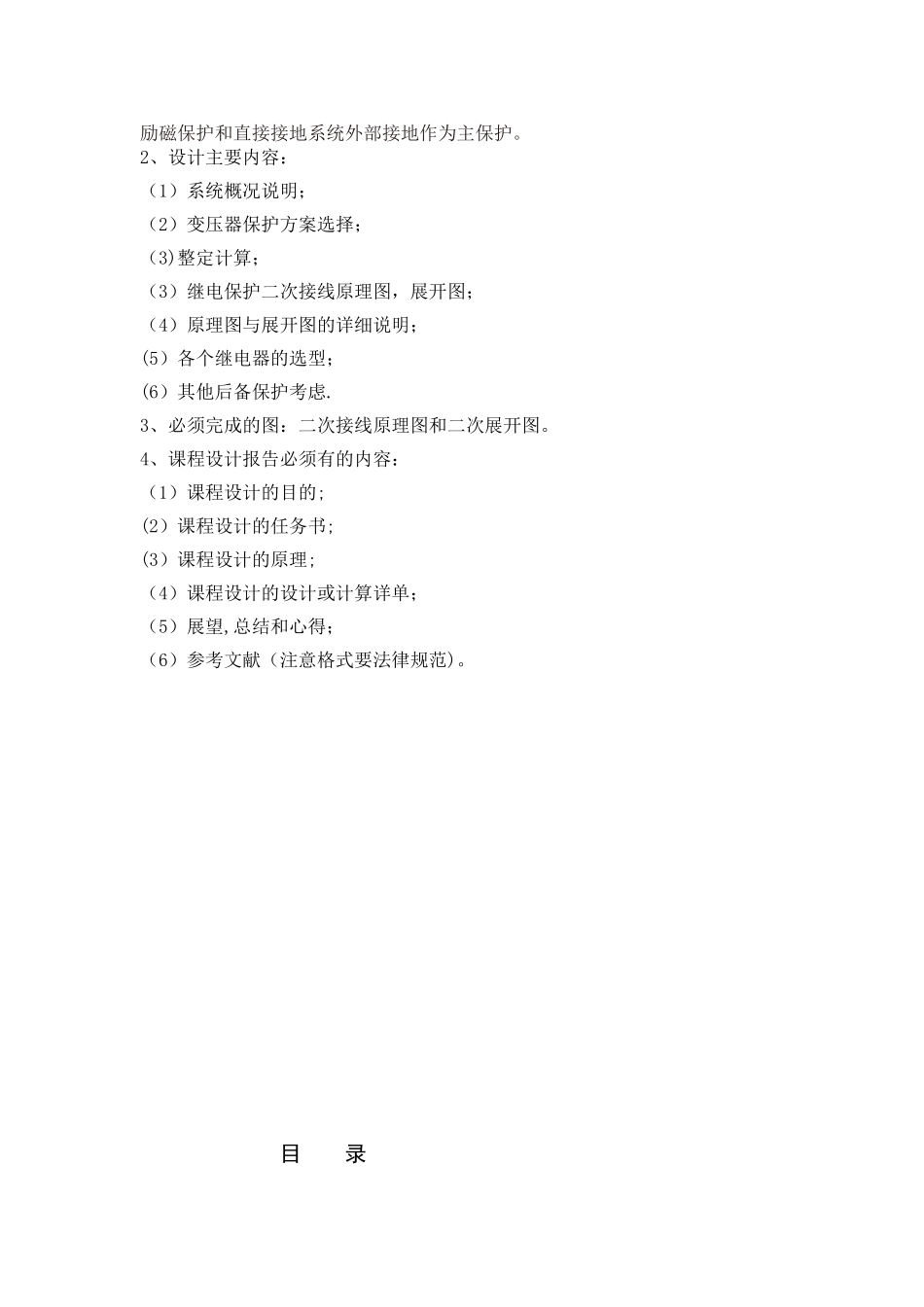

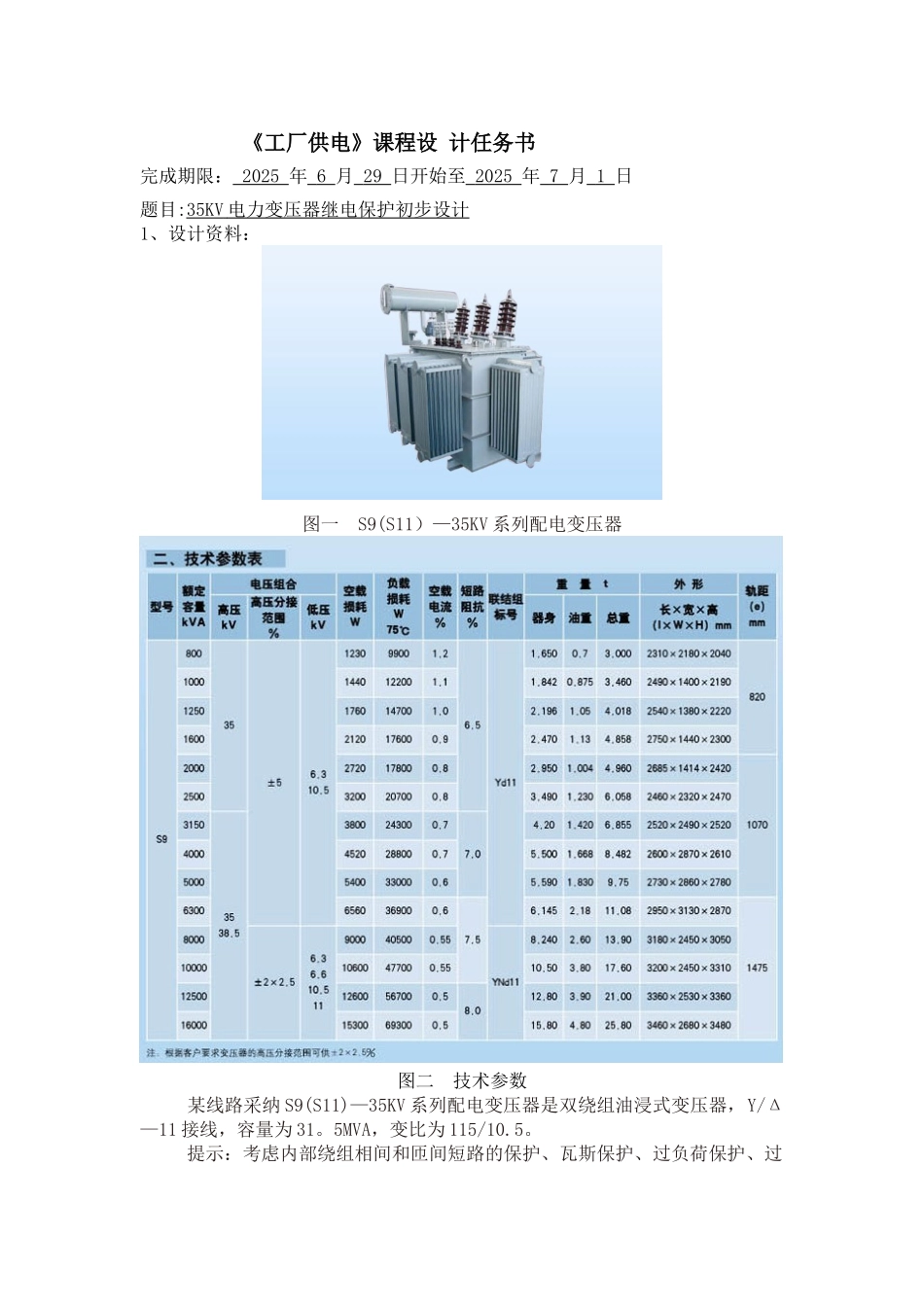

湖南科技大学 信息与电气工程学院《课程设计报告》 题 目： 35kV 电力变压器继电保护初步设计 专 业： 电气工程及其自动化 班 级： 姓 名： 学 号： 指导老师： 2025 年 7 月 1 日 《工厂供电》课程设 计任务书完成期限： 2025 年 6 月 29 日开始至 2025 年 7 月 1 日题目:35KV 电力变压器继电保护初步设计 1、设计资料：图一 S9(S11）—35KV 系列配电变压器图二 技术参数 某线路采纳 S9(S11)—35KV 系列配电变压器是双绕组油浸式变压器，Y/Δ—11 接线，容量为 31。5MVA，变比为 115/10.5。 提示：考虑内部绕组相间和匝间短路的保护、瓦斯保护、过负荷保护、过励磁保护和直接接地系统外部接地作为主保护。2、设计主要内容：（1）系统概况说明；（2）变压器保护方案选择；（3)整定计算；（3）继电保护二次接线原理图，展开图；（4）原理图与展开图的详细说明；(5）各个继电器的选型；(6）其他后备保护考虑.3、必须完成的图：二次接线原理图和二次展开图。4、课程设计报告必须有的内容：（1）课程设计的目的;(2）课程设计的任务书;(3）课程设计的原理;（4）课程设计的设计或计算详单；（5）展望,总结和心得；（6）参考文献（注意格式要法律规范)。 目 录设计任务书 ...........................................................目录 .................................... 一、设计目的与意义 .................................................. 1 二、继电保护的概述......................................................31、继电保护综述.................................................32、继电保护装置组成.............................................33、继电保护装置基本任务.........................................34、对继电保护装置的基本要求.....................................3三、任务要求........................................................3四、估算计算负荷电流................................................4五、短路电流及其计算................................................41、最小运行方式.................................................42、最大运行方式.................................................5六、变压器的故障类型和不正常运行状态................................6七、电力变压器继电保护方案确定..............
