35KV线路改造工程施工组织设计

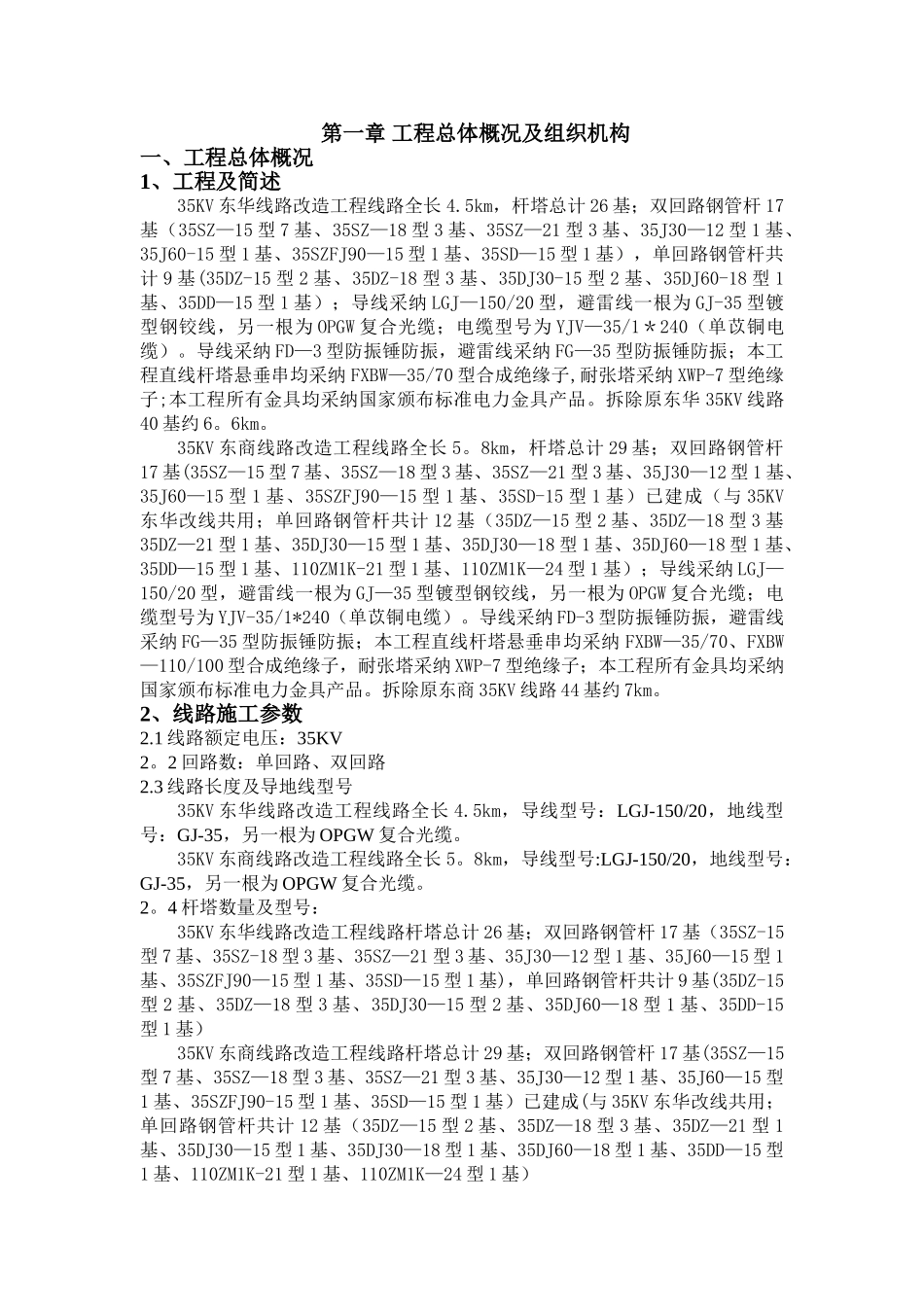

第一章 工程总体概况及组织机构一、工程总体概况1、工程及简述35KV 东华线路改造工程线路全长 4.5km，杆塔总计 26 基；双回路钢管杆 17基（35SZ—15 型 7 基、35SZ—18 型 3 基、35SZ—21 型 3 基、35J30—12 型 1 基、35J60-15 型 1 基、35SZFJ90—15 型 1 基、35SD—15 型 1 基），单回路钢管杆共计 9 基(35DZ-15 型 2 基、35DZ-18 型 3 基、35DJ30-15 型 2 基、35DJ60-18 型 1基、35DD—15 型 1 基）；导线采纳 LGJ—150/20 型，避雷线一根为 GJ-35 型镀型钢铰线，另一根为 OPGW 复合光缆；电缆型号为 YJV—35/1＊240（单苡铜电缆）。导线采纳 FD—3 型防振锤防振，避雷线采纳 FG—35 型防振锤防振；本工程直线杆塔悬垂串均采纳 FXBW—35/70 型合成绝缘子,耐张塔采纳 XWP-7 型绝缘子;本工程所有金具均采纳国家颁布标准电力金具产品。拆除原东华 35KV 线路40 基约 6。6km。35KV 东商线路改造工程线路全长 5。8km，杆塔总计 29 基；双回路钢管杆17 基(35SZ—15 型 7 基、35SZ—18 型 3 基、35SZ—21 型 3 基、35J30—12 型 1 基、35J60—15 型 1 基、35SZFJ90—15 型 1 基、35SD-15 型 1 基）已建成（与 35KV东华改线共用；单回路钢管杆共计 12 基（35DZ—15 型 2 基、35DZ—18 型 3 基35DZ—21 型 1 基、35DJ30—15 型 1 基、35DJ30—18 型 1 基、35DJ60—18 型 1 基、35DD—15 型 1 基、110ZM1K-21 型 1 基、110ZM1K—24 型 1 基）；导线采纳 LGJ—150/20 型，避雷线一根为 GJ—35 型镀型钢铰线，另一根为 OPGW 复合光缆；电缆型号为 YJV-35/1*240（单苡铜电缆）。导线采纳 FD-3 型防振锤防振，避雷线采纳 FG—35 型防振锤防振；本工程直线杆塔悬垂串均采纳 FXBW—35/70、FXBW—110/100 型合成绝缘子，耐张塔采纳 XWP-7 型绝缘子；本工程所有金具均采纳国家颁布标准电力金具产品。拆除原东商 35KV 线路 44 基约 7km。2、线路施工参数2.1 线路额定电压：35KV2。2 回路数：单回路、双回路2.3 线路长度及导地线型号35KV 东华线路改造工程线路全长 4.5km，导线型号：LGJ-150/20，地线型号：GJ-35，另一根为 OPGW 复合光缆。35KV 东商线路改造工程线路全长 5。8km，导线型号:LGJ-150/20，地线型号：GJ-35，另一根为 OPGW 复合光缆。2。4 杆塔数量及型号：35KV 东华线路改造工程线路杆塔总...
