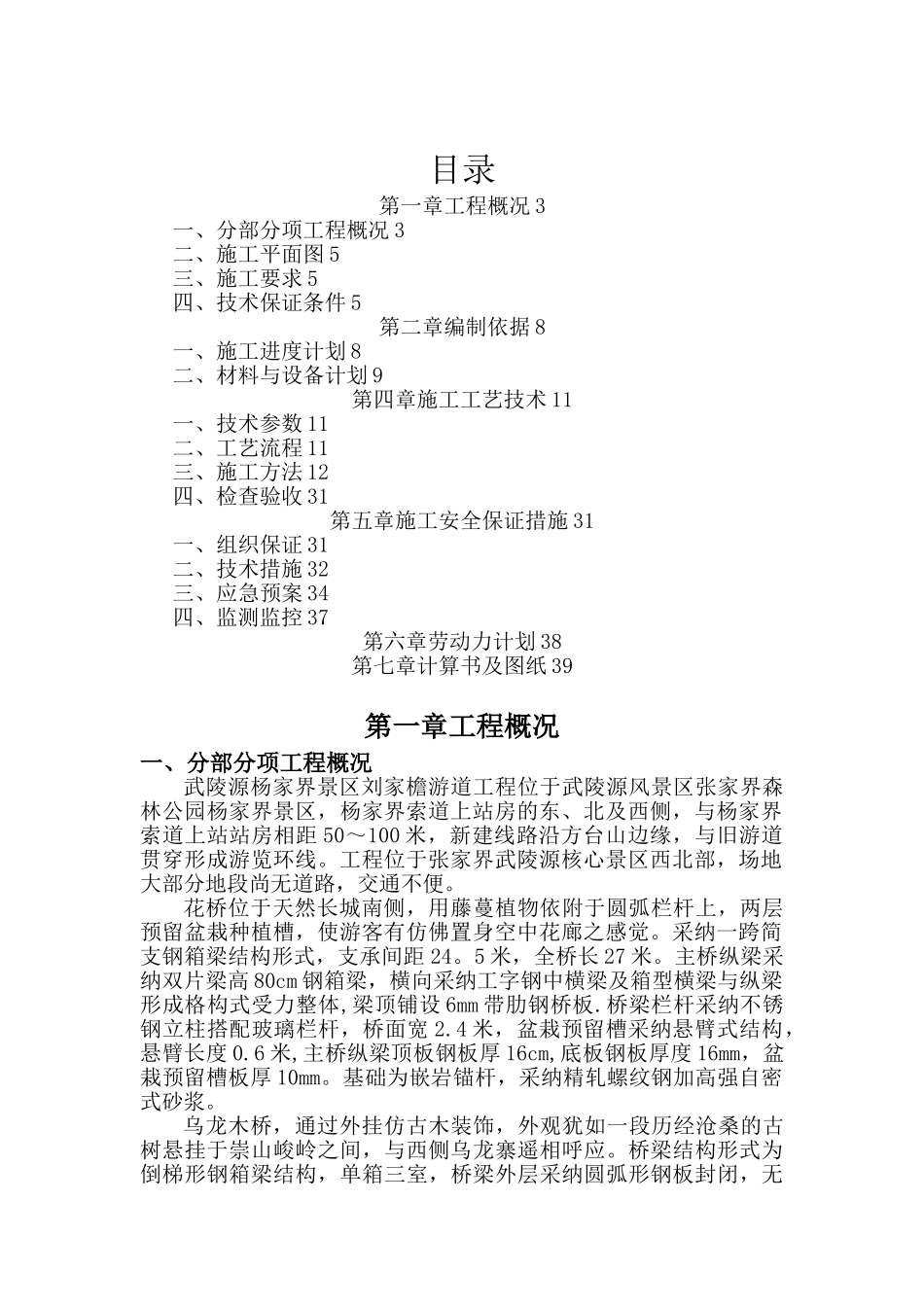

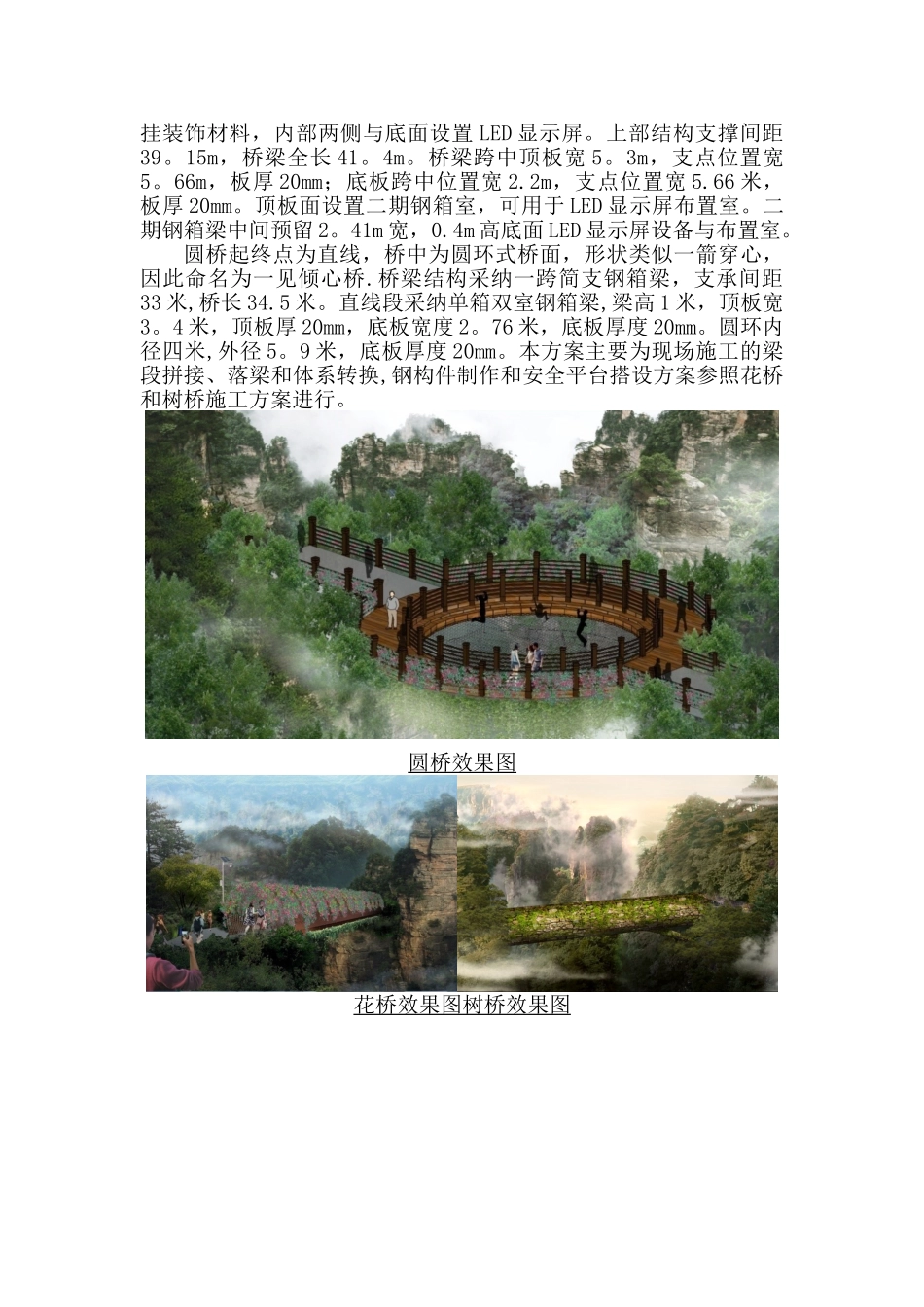

武陵源杨家界景区刘家檐游道新建工程钢箱梁桥梁专项施工方案编制： .审核： .武陵源杨家界景区刘家檐游道建设项目施工项目经理部二〇一六年七月目录第一章工程概况 3一、分部分项工程概况 3二、施工平面图 5三、施工要求 5四、技术保证条件 5第二章编制依据 8一、施工进度计划 8二、材料与设备计划 9第四章施工工艺技术 11一、技术参数 11二、工艺流程 11三、施工方法 12四、检查验收 31第五章施工安全保证措施 31一、组织保证 31二、技术措施 32三、应急预案 34四、监测监控 37第六章劳动力计划 38第七章计算书及图纸 39第一章工程概况一、分部分项工程概况武陵源杨家界景区刘家檐游道工程位于武陵源风景区张家界森林公园杨家界景区，杨家界索道上站房的东、北及西侧，与杨家界索道上站站房相距 50～100 米，新建线路沿方台山边缘，与旧游道贯穿形成游览环线。工程位于张家界武陵源核心景区西北部，场地大部分地段尚无道路，交通不便。花桥位于天然长城南侧，用藤蔓植物依附于圆弧栏杆上，两层预留盆栽种植槽，使游客有仿佛置身空中花廊之感觉。采纳一跨简支钢箱梁结构形式，支承间距 24。5 米，全桥长 27 米。主桥纵梁采纳双片梁高 80cm 钢箱梁，横向采纳工字钢中横梁及箱型横梁与纵梁形成格构式受力整体,梁顶铺设 6mm 带肋钢桥板.桥梁栏杆采纳不锈钢立柱搭配玻璃栏杆，桥面宽 2.4 米，盆栽预留槽采纳悬臂式结构，悬臂长度 0.6 米,主桥纵梁顶板钢板厚 16cm,底板钢板厚度 16mm，盆栽预留槽板厚 10mm。基础为嵌岩锚杆，采纳精轧螺纹钢加高强自密式砂浆。乌龙木桥，通过外挂仿古木装饰，外观犹如一段历经沧桑的古树悬挂于崇山峻岭之间，与西侧乌龙寨遥相呼应。桥梁结构形式为倒梯形钢箱梁结构，单箱三室，桥梁外层采纳圆弧形钢板封闭，无挂装饰材料，内部两侧与底面设置 LED 显示屏。上部结构支撑间距39。15m，桥梁全长 41。4m。桥梁跨中顶板宽 5。3m，支点位置宽5。66m，板厚 20mm；底板跨中位置宽 2.2m，支点位置宽 5.66 米，板厚 20mm。顶板面设置二期钢箱室，可用于 LED 显示屏布置室。二期钢箱梁中间预留 2。41m 宽，0.4m 高底面 LED 显示屏设备与布置室。圆桥起终点为直线，桥中为圆环式桥面，形状类似一箭穿心，因此命名为一见倾心桥.桥梁结构采纳一跨简支钢箱梁，支承间距33 米,桥长 34.5 米。直线段采纳单箱双室钢箱梁,梁高 1 米，顶板宽3。4 米，顶板厚 20mm，底板宽度 2...
