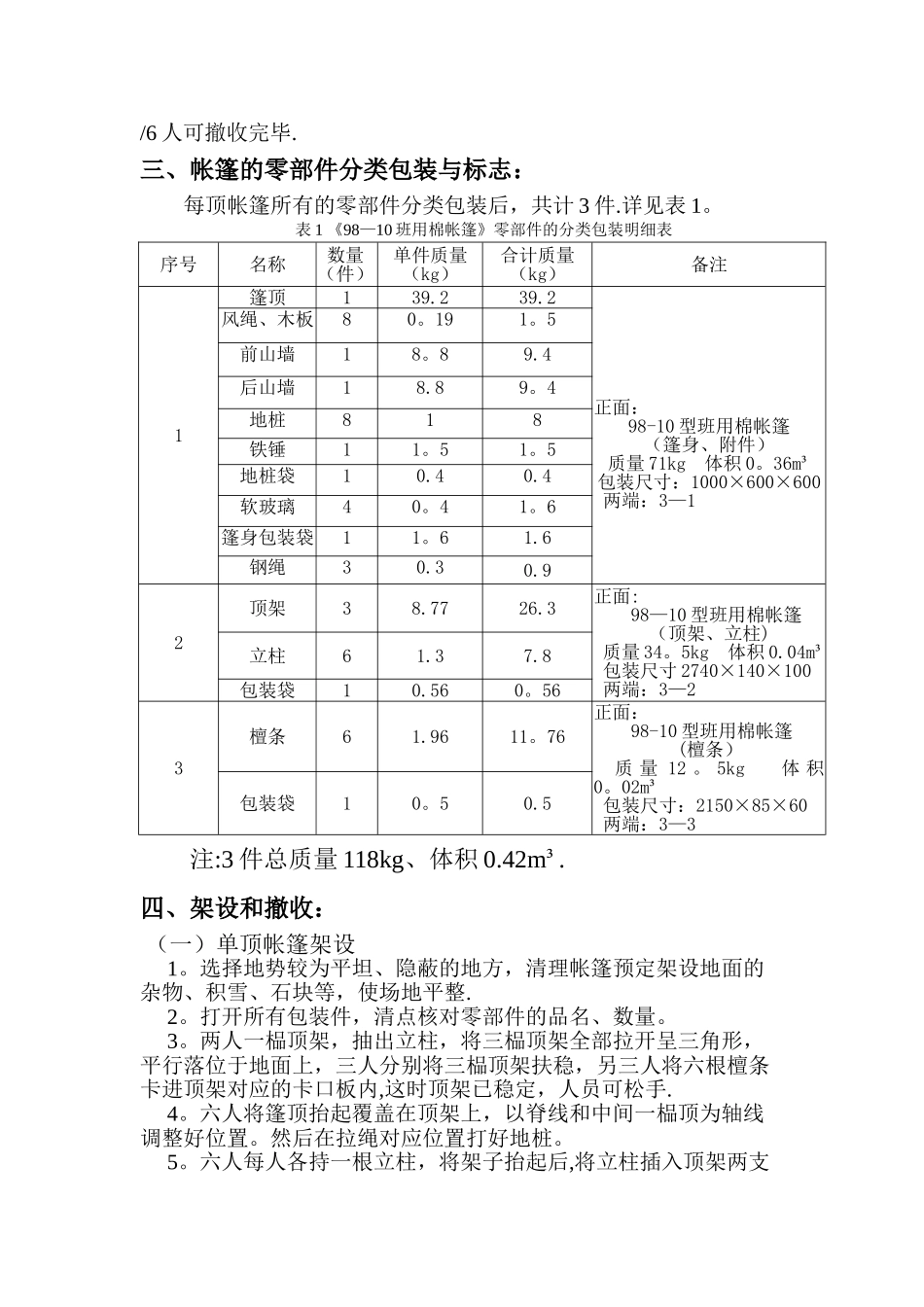

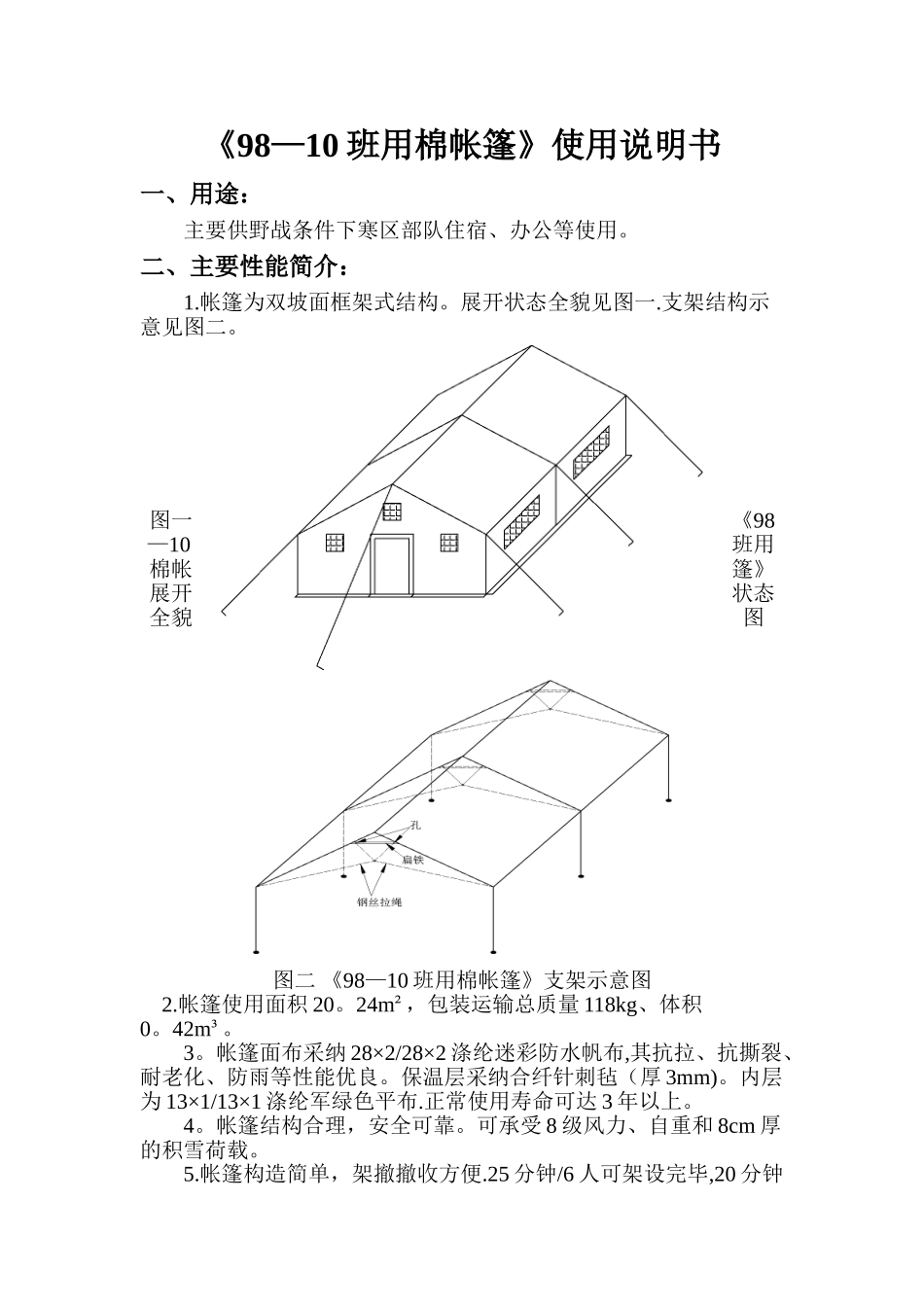

98—10 班用棉帐篷使 用 说 明 书二○一六年六月泰 州 华 新 特 种 装 备 有 限 公 司《98—10 班用棉帐篷》使用说明书一、用途：主要供野战条件下寒区部队住宿、办公等使用。二、主要性能简介：1.帐篷为双坡面框架式结构。展开状态全貌见图一.支架结构示意见图二。图一 《98—10班用棉帐篷》展开状态全貌图图二 《98—10 班用棉帐篷》支架示意图 2.帐篷使用面积 20。24m²，包装运输总质量 118kg、体积0。42m³。3。帐篷面布采纳 28×2/28×2 涤纶迷彩防水帆布,其抗拉、抗撕裂、耐老化、防雨等性能优良。保温层采纳合纤针刺毡（厚 3mm)。内层为 13×1/13×1 涤纶军绿色平布.正常使用寿命可达 3 年以上。4。帐篷结构合理，安全可靠。可承受 8 级风力、自重和 8cm 厚的积雪荷载。5.帐篷构造简单，架撤撤收方便.25 分钟/6 人可架设完毕,20 分钟/6 人可撤收完毕.三、帐篷的零部件分类包装与标志：每顶帐篷所有的零部件分类包装后，共计 3 件.详见表 1。表 1 《98—10 班用棉帐篷》零部件的分类包装明细表序号名称 数量（件）单件质量 （kg）合计质量（kg）备注1篷顶139.239.2正面：98-10 型班用棉帐篷（篷身、附件）质量 71kg 体积 0。36m³包装尺寸：1000×600×600 两端：3—1风绳、木板80。191。5前山墙18。89.4后山墙18.89。4地桩818铁锤11。51。5地桩袋10.40.4软玻璃40。41。6篷身包装袋11。61.6钢绳30.30.92顶架38.7726.3正面: 98—10 型班用棉帐篷 （顶架、立柱) 质量 34。5kg 体积 0.04m³ 包装尺寸 2740×140×100 两端：3—2立柱61.37.8包装袋10.560。563檀条61.9611。76正面： 98-10 型班用棉帐篷 (檀条） 质 量 12 。 5kg 体 积0。02m³ 包装尺寸：2150×85×60 两端：3—3包装袋10。50.5注:3 件总质量 118kg、体积 0.42m³.四、架设和撤收： （一）单顶帐篷架设 1。选择地势较为平坦、隐蔽的地方，清理帐篷预定架设地面的杂物、积雪、石块等，使场地平整. 2。打开所有包装件，清点核对零部件的品名、数量。 3。两人一榀顶架，抽出立柱，将三榀顶架全部拉开呈三角形，平行落位于地面上，三人分别将三榀顶架扶稳，另三人将六根檀条卡进顶架对应的卡口板内,这时顶架已稳定，人员可松手. 4。六人将篷顶抬起覆盖在顶架上，以脊线和中间一榀顶为轴线调整好位置。然后在拉绳对应位置打好地桩。 5。六人每人各持一根立柱，将架子抬起后,将立柱插入顶架两支点...
