A316J驱动电路的检修

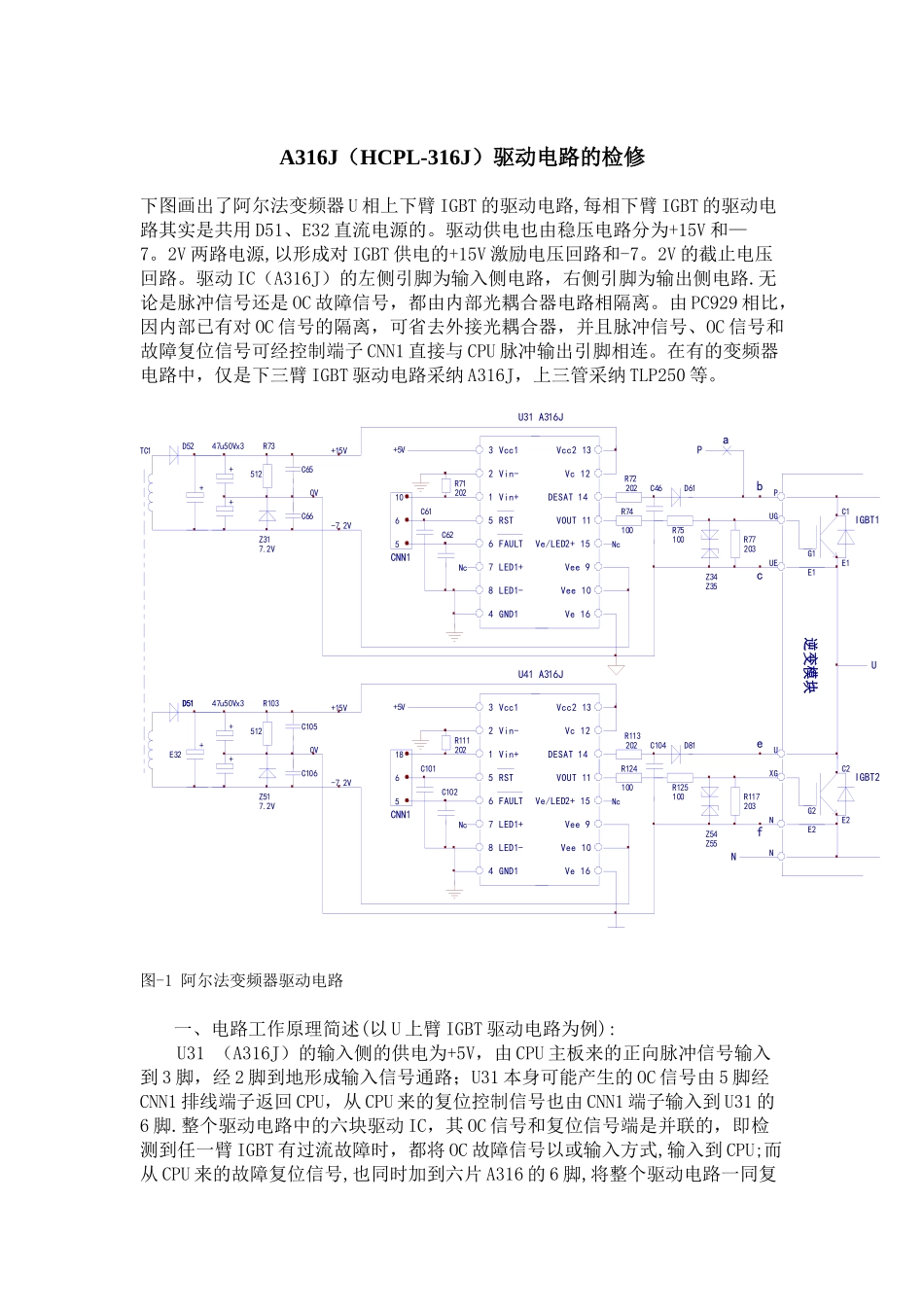

A316J（HCPL-316J）驱动电路的检修下图画出了阿尔法变频器 U 相上下臂 IGBT 的驱动电路,每相下臂 IGBT 的驱动电路其实是共用 D51、E32 直流电源的。驱动供电也由稳压电路分为+15V 和—7。2V 两路电源,以形成对 IGBT 供电的+15V 激励电压回路和-7。2V 的截止电压回路。驱动 IC（A316J）的左侧引脚为输入侧电路，右侧引脚为输出侧电路.无论是脉冲信号还是 OC 故障信号，都由内部光耦合器电路相隔离。由 PC929 相比，因内部已有对 OC 信号的隔离，可省去外接光耦合器，并且脉冲信号、OC 信号和故障复位信号可经控制端子 CNN1 直接与 CPU 脉冲输出引脚相连。在有的变频器电路中，仅是下三臂 IGBT 驱动电路采纳 A316J，上三管采纳 TLP250 等。G1E1C1E1P++TC1D527.2V512R73Z31+15V-7.2V0V+47u50Vx35 RST3 Vcc11 Vin+Vcc2 13Vc 12DESAT 14Ve/LED2+ 15Ve 16Vee 9Vee 102 Vin-6 FAULT7 LED1+8 LED1-4 GND1+5VC65C66R71C62C61R776Z35CNN1105Z34202NcD61C46R72 202100100NcVOUT 11R74R75203PUGUEUbcaG2E2C2E2++D517.2V512R103Z51+15V-7.2V0V+47u50Vx35 RST3 Vcc11 Vin+Vcc2 13Vc 12DESAT 14Ve/LED2+ 15Ve 16Vee 9Vee 102 Vin-6 FAULT7 LED1+8 LED1-4 GND1+5VC105C106R111C102C101R1176Z55CNN1185Z54202NcD81C104R113 202100100NcVOUT 11R124R125203UXGNNefU31 A316JU41 A316JN逆变模块IGBT1IGBT2D51E32图-1 阿尔法变频器驱动电路 一、电路工作原理简述(以 U 上臂 IGBT 驱动电路为例):U31 （A316J）的输入侧的供电为+5V，由 CPU 主板来的正向脉冲信号输入到 3 脚，经 2 脚到地形成输入信号通路；U31 本身可能产生的 OC 信号由 5 脚经CNN1 排线端子返回 CPU，从 CPU 来的复位控制信号也由 CNN1 端子输入到 U31 的6 脚.整个驱动电路中的六块驱动 IC，其 OC 信号和复位信号端是并联的，即检测到任一臂 IGBT 有过流故障时，都将 OC 故障信号以或输入方式,输入到 CPU;而从 CPU 来的故障复位信号,也同时加到六片 A316 的 6 脚,将整个驱动电路一同复位. 驱动脉冲从 A316J 的 11 脚输出,经 R74、R75 栅极电阻引入到模块内部 IGBT的 G 极.R77 为栅极旁路电阻，Z34、Z35 为栅、射极正负偏压嵌位稳压管，保护IGBT 的输入回路的安全. A316J 的 14 脚外电路与 16 脚引线并接于 IGBT 的 C、E 极,构成 IGBT 管压降检测电路，电路仅由...
