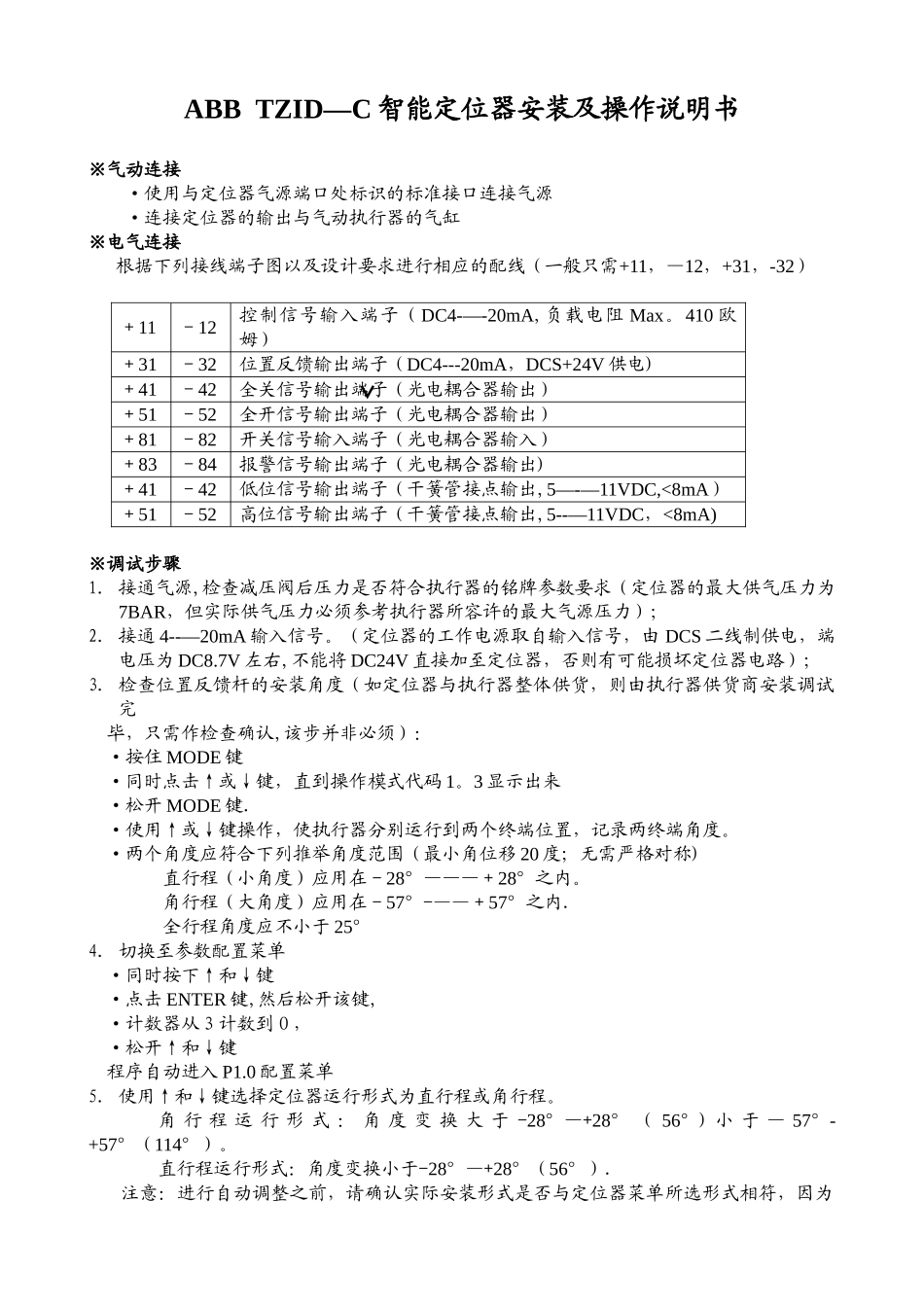

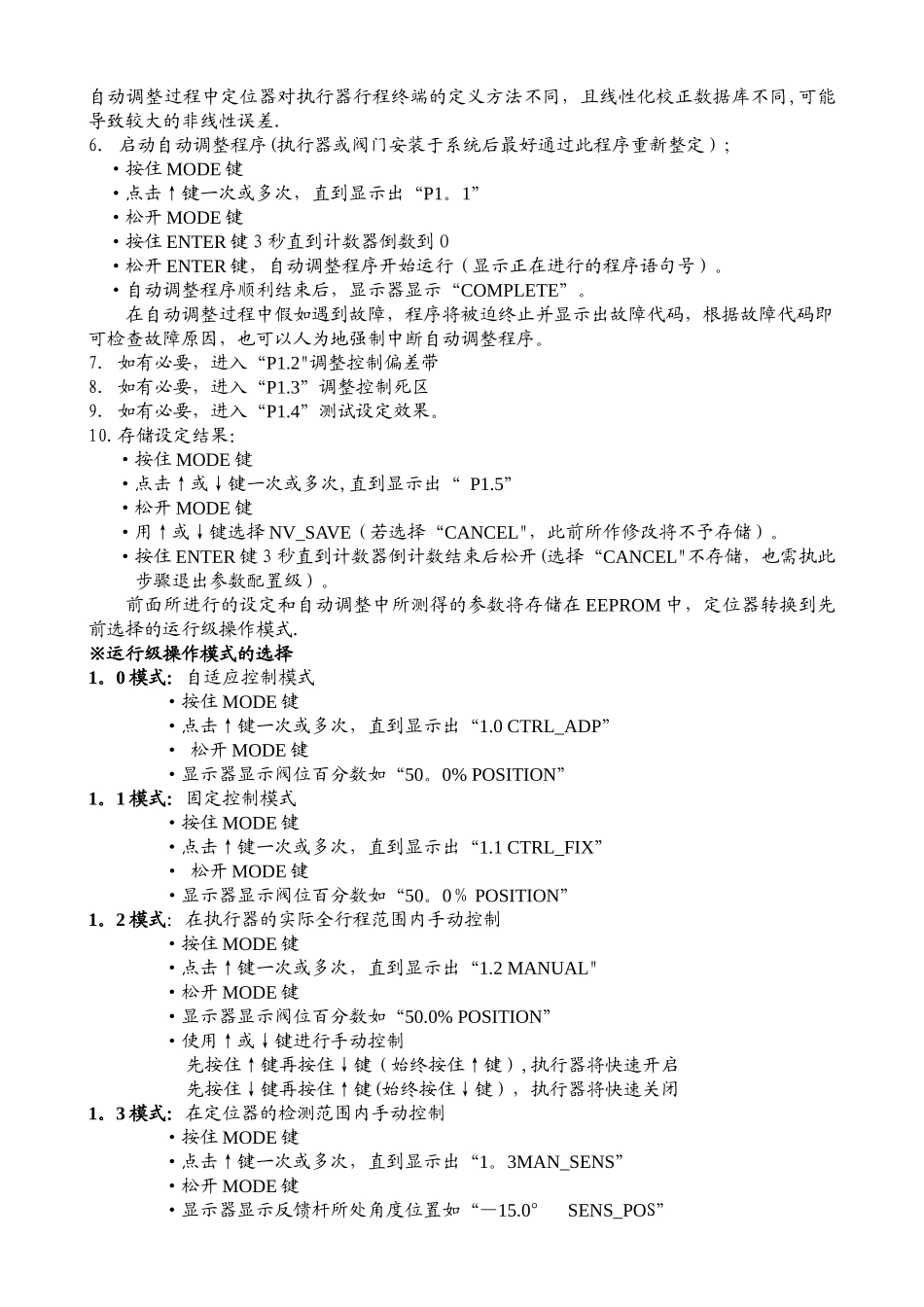

ABB TZID—C 智能定位器安装及操作说明书※气动连接 ·使用与定位器气源端口处标识的标准接口连接气源 ·连接定位器的输出与气动执行器的气缸※电气连接 根据下列接线端子图以及设计要求进行相应的配线（一般只需+11，—12，+31，-32）＋11－12控制信号输入端子（DC4-—-20mA,负载电阻 Max。410 欧姆）＋31－32位置反馈输出端子（DC4---20mA，DCS+24V 供电)＋41－42全关信号输出端子（光电耦合器输出）＋51－52全开信号输出端子（光电耦合器输出）＋81－82开关信号输入端子（光电耦合器输入）＋83－84报警信号输出端子（光电耦合器输出)＋41－42低位信号输出端子（干簧管接点输出,5—-—11VDC,<8mA）＋51－52高位信号输出端子（干簧管接点输出,5--—11VDC，<8mA)※调试步骤1. 接通气源,检查减压阀后压力是否符合执行器的铭牌参数要求（定位器的最大供气压力为7BAR，但实际供气压力必须参考执行器所容许的最大气源压力）；2. 接通 4--—20mA 输入信号。（定位器的工作电源取自输入信号，由 DCS 二线制供电，端电压为 DC8.7V 左右,不能将 DC24V 直接加至定位器，否则有可能损坏定位器电路）；3. 检查位置反馈杆的安装角度（如定位器与执行器整体供货，则由执行器供货商安装调试完毕，只需作检查确认,该步并非必须）： ·按住 MODE 键 ·同时点击↑或↓键，直到操作模式代码 1。3 显示出来 ·松开 MODE 键. ·使用↑或↓键操作，使执行器分别运行到两个终端位置，记录两终端角度。 ·两个角度应符合下列推举角度范围（最小角位移 20 度；无需严格对称) 直行程（小角度）应用在－28°———＋28°之内。 角行程（大角度）应用在－57°-——＋57°之内. 全行程角度应不小于 25°4. 切换至参数配置菜单 ·同时按下↑和↓键 ·点击 ENTER 键,然后松开该键, ·计数器从３计数到０， ·松开↑和↓键 程序自动进入 P1.0 配置菜单5. 使用↑和↓键选择定位器运行形式为直行程或角行程。角 行 程 运 行 形 式 ： 角 度 变 换 大 于 -28°—+28° （ 56°) 小 于 — 57°-+57°（114°）。直行程运行形式：角度变换小于-28°—+28°（56°）.注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不同，且线性化校正数据库不同,可能导致较大的非线性误差.6. 启动自动调整程序(执行器或阀门安装于系统后最好通过此...
