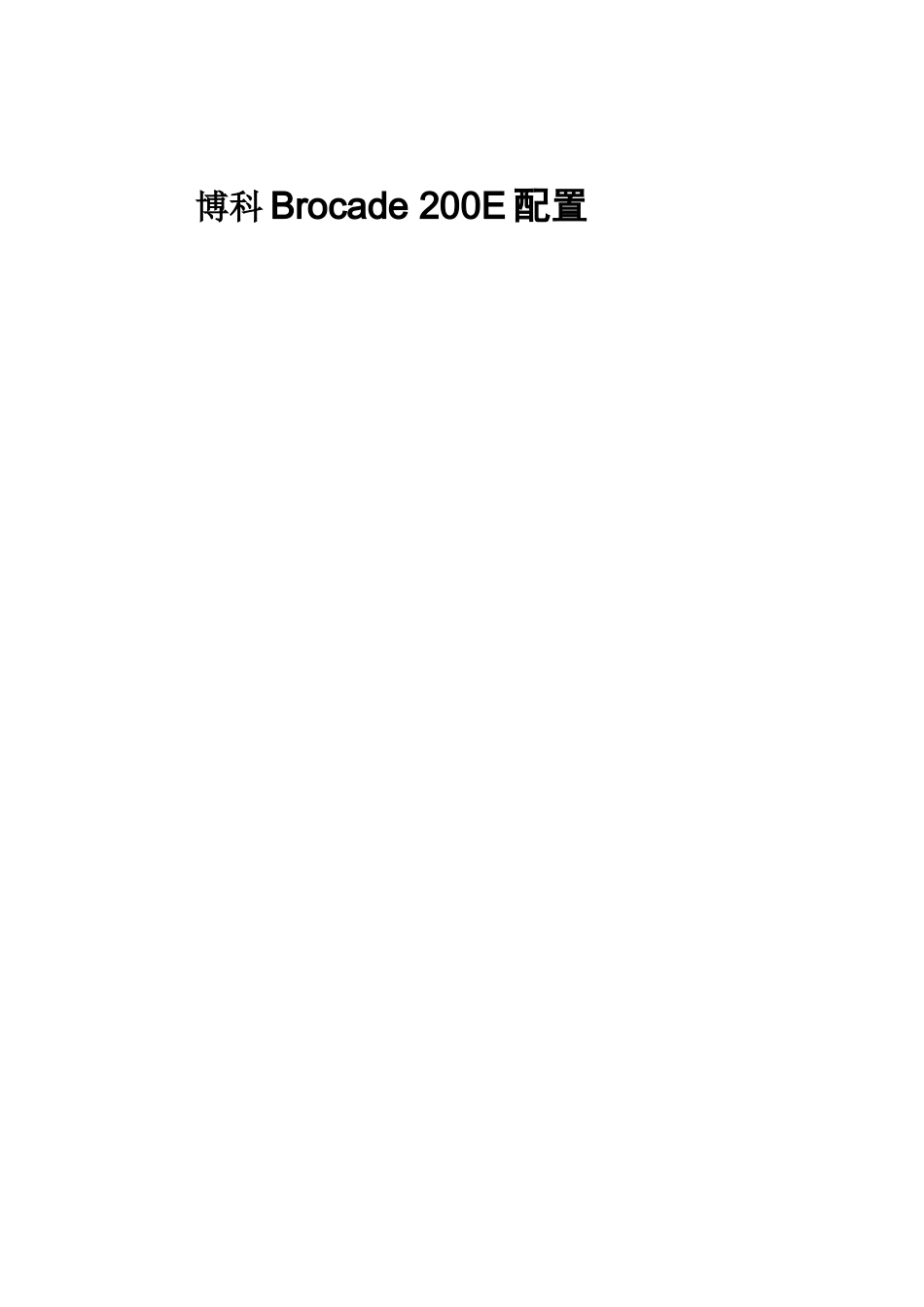

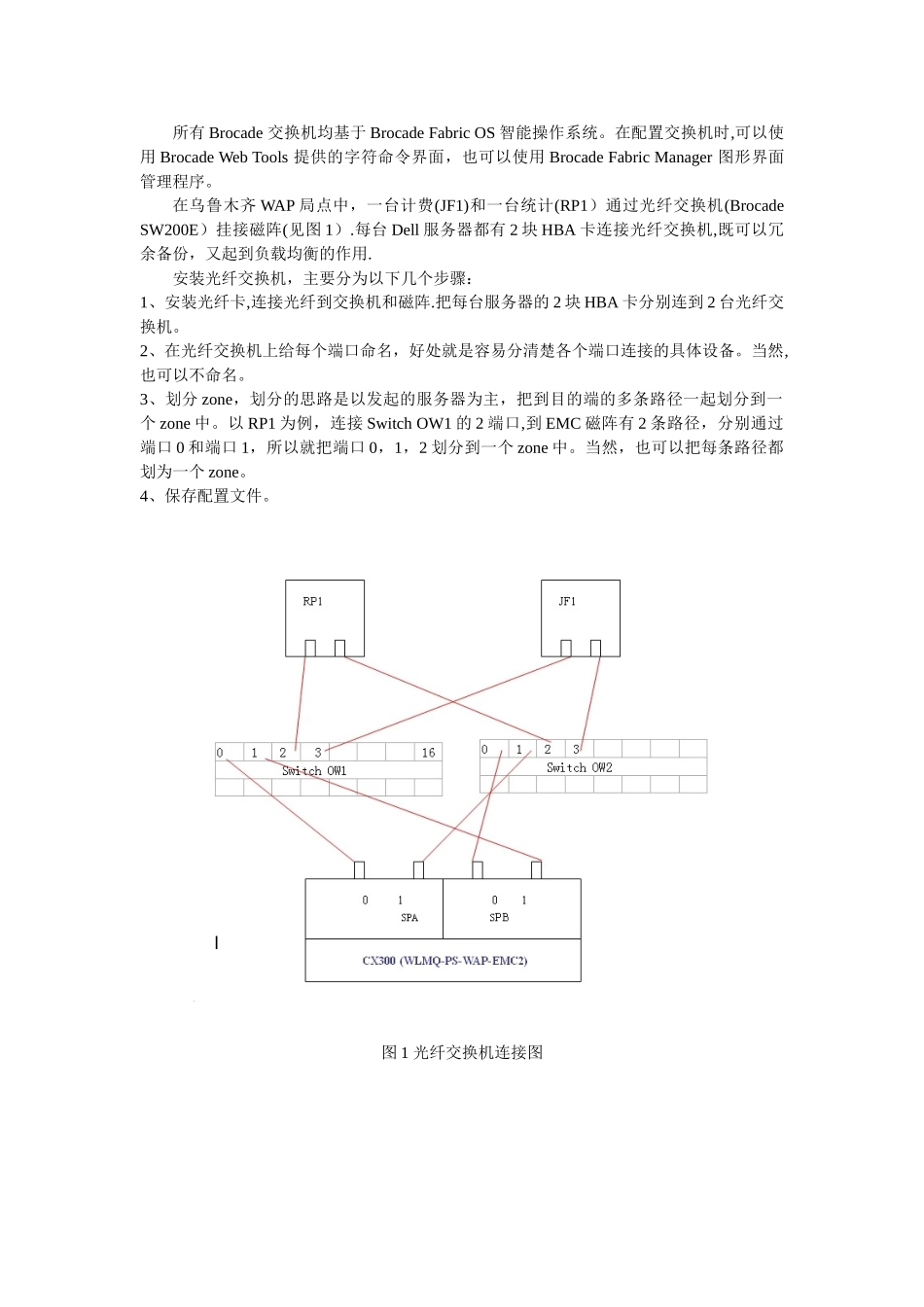

博科 Brocade 200E 配置所有 Brocade 交换机均基于 Brocade Fabric OS 智能操作系统。在配置交换机时,可以使用 Brocade Web Tools 提供的字符命令界面，也可以使用 Brocade Fabric Manager 图形界面管理程序。在乌鲁木齐 WAP 局点中，一台计费(JF1)和一台统计(RP1）通过光纤交换机(Brocade SW200E）挂接磁阵(见图 1）.每台 Dell 服务器都有 2 块 HBA 卡连接光纤交换机,既可以冗余备份，又起到负载均衡的作用.安装光纤交换机，主要分为以下几个步骤：1、安装光纤卡,连接光纤到交换机和磁阵.把每台服务器的 2 块 HBA 卡分别连到 2 台光纤交换机。2、在光纤交换机上给每个端口命名，好处就是容易分清楚各个端口连接的具体设备。当然,也可以不命名。3、划分 zone，划分的思路是以发起的服务器为主，把到目的端的多条路径一起划分到一个 zone 中。以 RP1 为例，连接 Switch OW1 的 2 端口,到 EMC 磁阵有 2 条路径，分别通过端口 0 和端口 1，所以就把端口 0，1，2 划分到一个 zone 中。当然，也可以把每条路径都划为一个 zone。4、保存配置文件。图 1 光纤交换机连接图下面是通过图形界面配置光纤交换机的详细步骤：1．通过以太网端口登陆,起始默认管理地址是：10。77.77.77，用户名/密码：admin/password。在连接光纤交换机的电脑上配置同网段的地址,在 IE 中输入管理地址，就可以登陆。注意:连接的电脑需要安装 jre1.4 以上，网页才能正常显示.2．图形界面中,选择 Admin，会弹出新的配置网页，见下图.点击 Switch 窗口，输入机器光纤交换机的名字：WLMQ-PS—WAP-OW2，Domain ID 输入 2，别的数字也可以，没有影响。点击 Network,可以修改管理 ip 地址等内容。可以通过 View Report 查看所有的配置信息。3．点击左侧窗口图标,弹出划分 zone 的窗口.选择 New Zone,输入 Zone 的名字,加入相应的端口。4．选择 Zone Config,把创建的 zone 选中，保存配置并且是配置生效.保存配置配置生效
