CAD绘制电气图的技巧

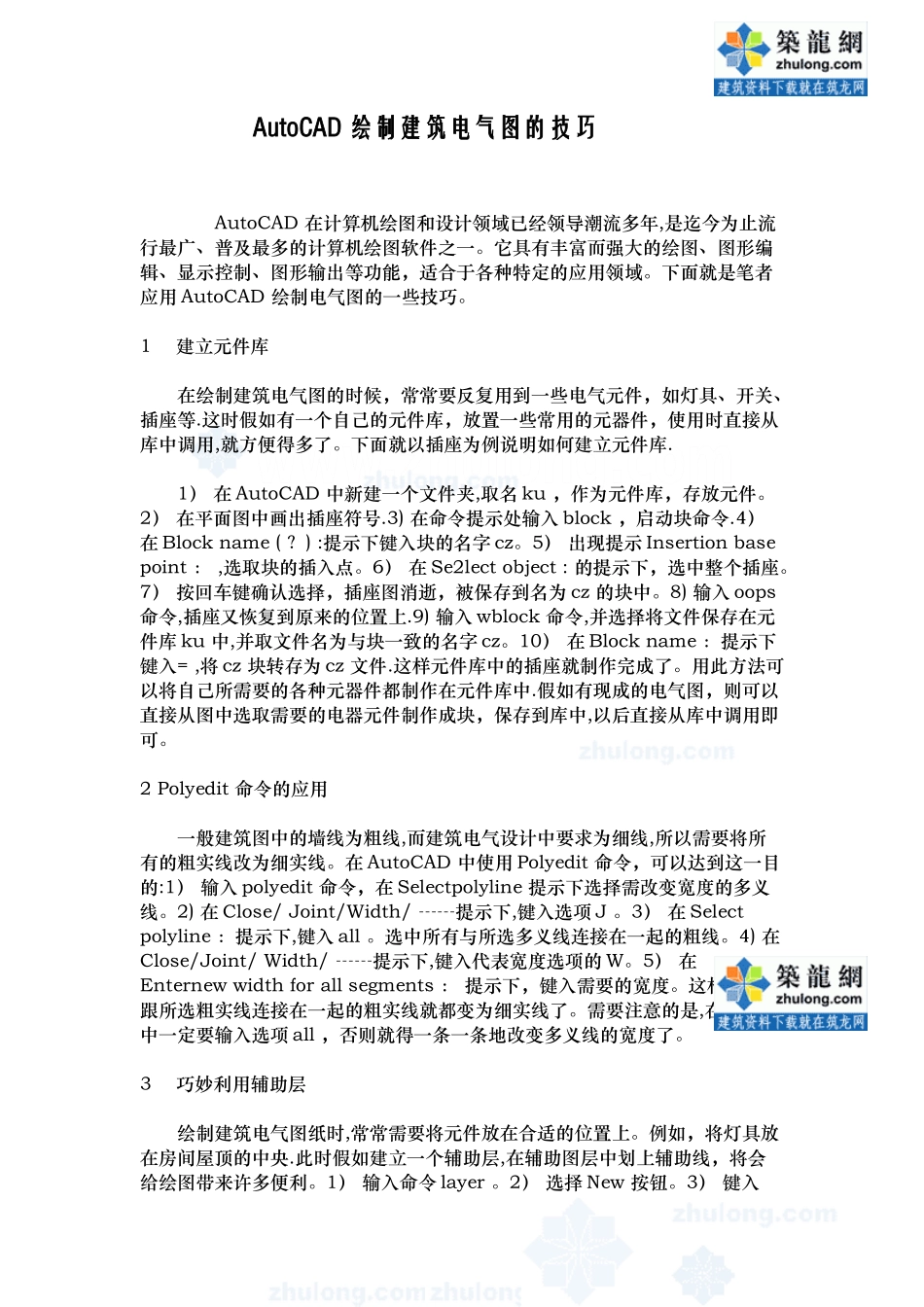

AutoCAD 绘制建筑电气图的技巧 AutoCAD 在计算机绘图和设计领域已经领导潮流多年,是迄今为止流行最广、普及最多的计算机绘图软件之一。它具有丰富而强大的绘图、图形编辑、显示控制、图形输出等功能，适合于各种特定的应用领域。下面就是笔者应用 AutoCAD 绘制电气图的一些技巧。1 建立元件库 在绘制建筑电气图的时候，常常要反复用到一些电气元件，如灯具、开关、插座等.这时假如有一个自己的元件库，放置一些常用的元器件，使用时直接从库中调用,就方便得多了。下面就以插座为例说明如何建立元件库. 1） 在 AutoCAD 中新建一个文件夹,取名 ku ，作为元件库，存放元件。2） 在平面图中画出插座符号.3) 在命令提示处输入 block ，启动块命令.4） 在 Block name ( ？) :提示下键入块的名字 cz。5） 出现提示 Insertion base point ： ,选取块的插入点。6） 在 Se2lect object : 的提示下，选中整个插座。7） 按回车键确认选择，插座图消逝，被保存到名为 cz 的块中。8) 输入 oops 命令,插座又恢复到原来的位置上.9) 输入 wblock 命令,并选择将文件保存在元件库 ku 中,并取文件名为与块一致的名字 cz。10） 在 Block name ：提示下键入= ,将 cz 块转存为 cz 文件.这样元件库中的插座就制作完成了。用此方法可以将自己所需要的各种元器件都制作在元件库中.假如有现成的电气图，则可以直接从图中选取需要的电器元件制作成块，保存到库中,以后直接从库中调用即可。2 Polyedit 命令的应用 一般建筑图中的墙线为粗线,而建筑电气设计中要求为细线,所以需要将所有的粗实线改为细实线。在 AutoCAD 中使用 Polyedit 命令，可以达到这一目的:1） 输入 polyedit 命令，在 Selectpolyline 提示下选择需改变宽度的多义线。2) 在 Close/ Joint/Width/ ┄┄提示下,键入选项 J 。3） 在 Select polyline ：提示下,键入 all 。选中所有与所选多义线连接在一起的粗线。4) 在Close/Joint/ Width/ ┄┄提示下,键入代表宽度选项的 W。5） 在Enternew width for all segments ： 提示下，键入需要的宽度。这样，所有跟所选粗实线连接在一起的粗实线就都变为细实线了。需要注意的是,在第三步中一定要输入选项 all ，否则就得一条一条地改变多义线的宽度了。3 巧妙利用辅助层 绘制建筑电气图纸时,常常需要将元件放在合适的位置上。例如，将灯具放在房间屋顶的中央.此时假如...
