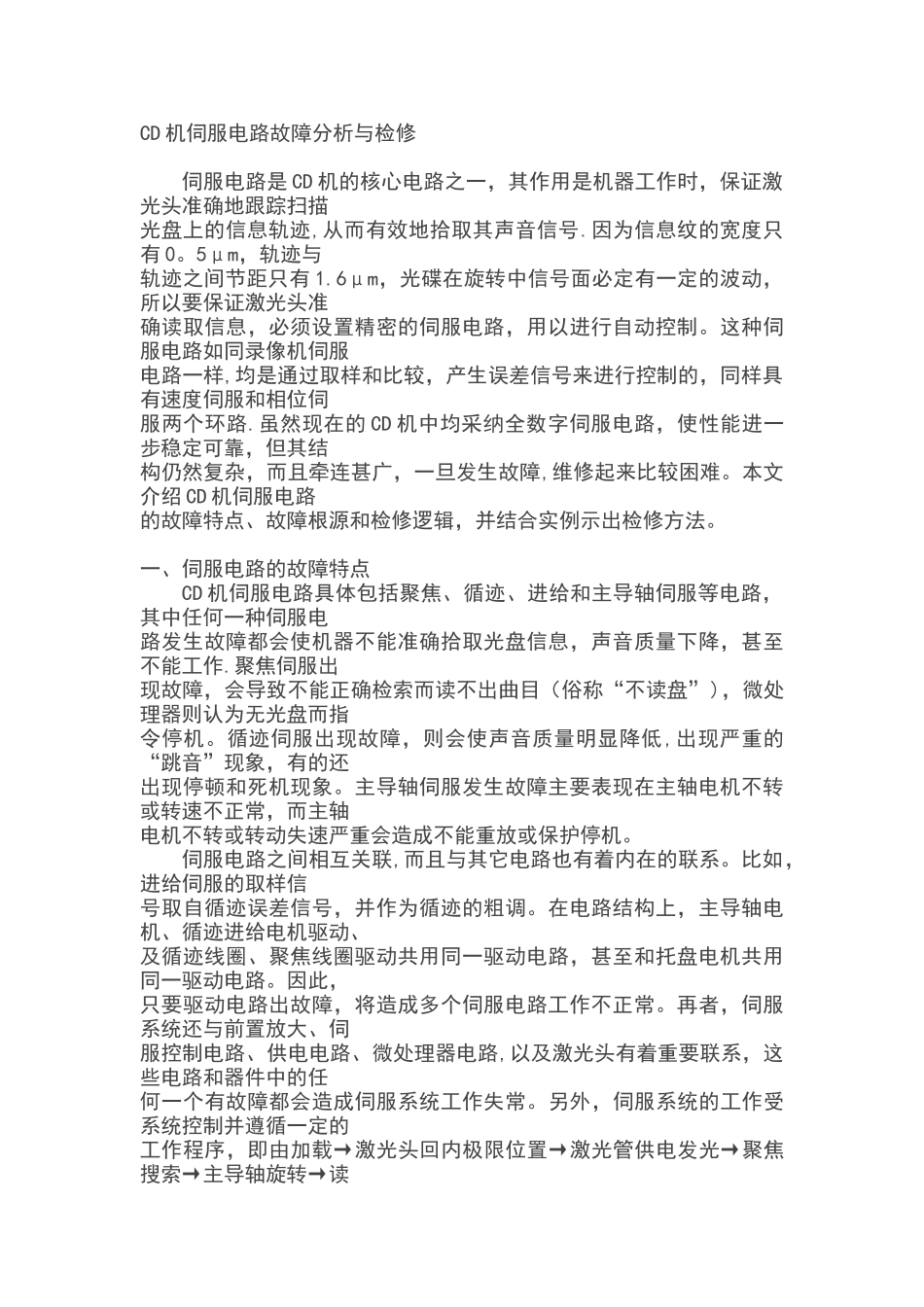

CD 机伺服电路故障分析与检修 伺服电路是 CD 机的核心电路之一，其作用是机器工作时，保证激光头准确地跟踪扫描光盘上的信息轨迹,从而有效地拾取其声音信号
因为信息纹的宽度只有 0
5μm，轨迹与轨迹之间节距只有 1
6μm，光碟在旋转中信号面必定有一定的波动，所以要保证激光头准确读取信息，必须设置精密的伺服电路，用以进行自动控制
这种伺服电路如同录像机伺服电路一样,均是通过取样和比较，产生误差信号来进行控制的，同样具有速度伺服和相位伺服两个环路
虽然现在的 CD 机中均采纳全数字伺服电路，使性能进一步稳定可靠，但其结构仍然复杂，而且牵连甚广，一旦发生故障,维修起来比较困难
本文介绍 CD 机伺服电路的故障特点、故障根源和检修逻辑，并结合实例示出检修方法
一、伺服电路的故障特点 CD 机伺服电路具体包括聚焦、循迹、进给和主导轴伺服等电路，其中任何一种伺服电路发生故障都会使机器不能准确拾取光盘信息，声音质量下降，甚至不能工作
聚焦伺服出现故障，会导致不能正确检索而读不出曲目（俗称“不读盘”)，微处理器则认为无光盘而指令停机
循迹伺服出现故障，则会使声音质量明显降低,出现严重的“跳音”现象，有的还出现停顿和死机现象
主导轴伺服发生故障主要表现在主轴电机不转或转速不正常，而主轴电机不转或转动失速严重会造成不能重放或保护停机
伺服电路之间相互关联,而且与其它电路也有着内在的联系
比如，进给伺服的取样信号取自循迹误差信号，并作为循迹的粗调
在电路结构上，主导轴电机、循迹进给电机驱动、及循迹线圈、聚焦线圈驱动共用同一驱动电路，甚至和托盘电机共用同一驱动电路
因此，只要驱动电路出故障，将造成多个伺服电路工作不正常
再者，伺服系统还与前置放大、伺服控制电路、供电电路、微处理器电路,以及激光头有着重要联系，这些电路和器件中的任何一个有故障都会造成伺服系统工作失常
另外，伺服系统的工作受系
