CISCO交换机STP详细说明及配置

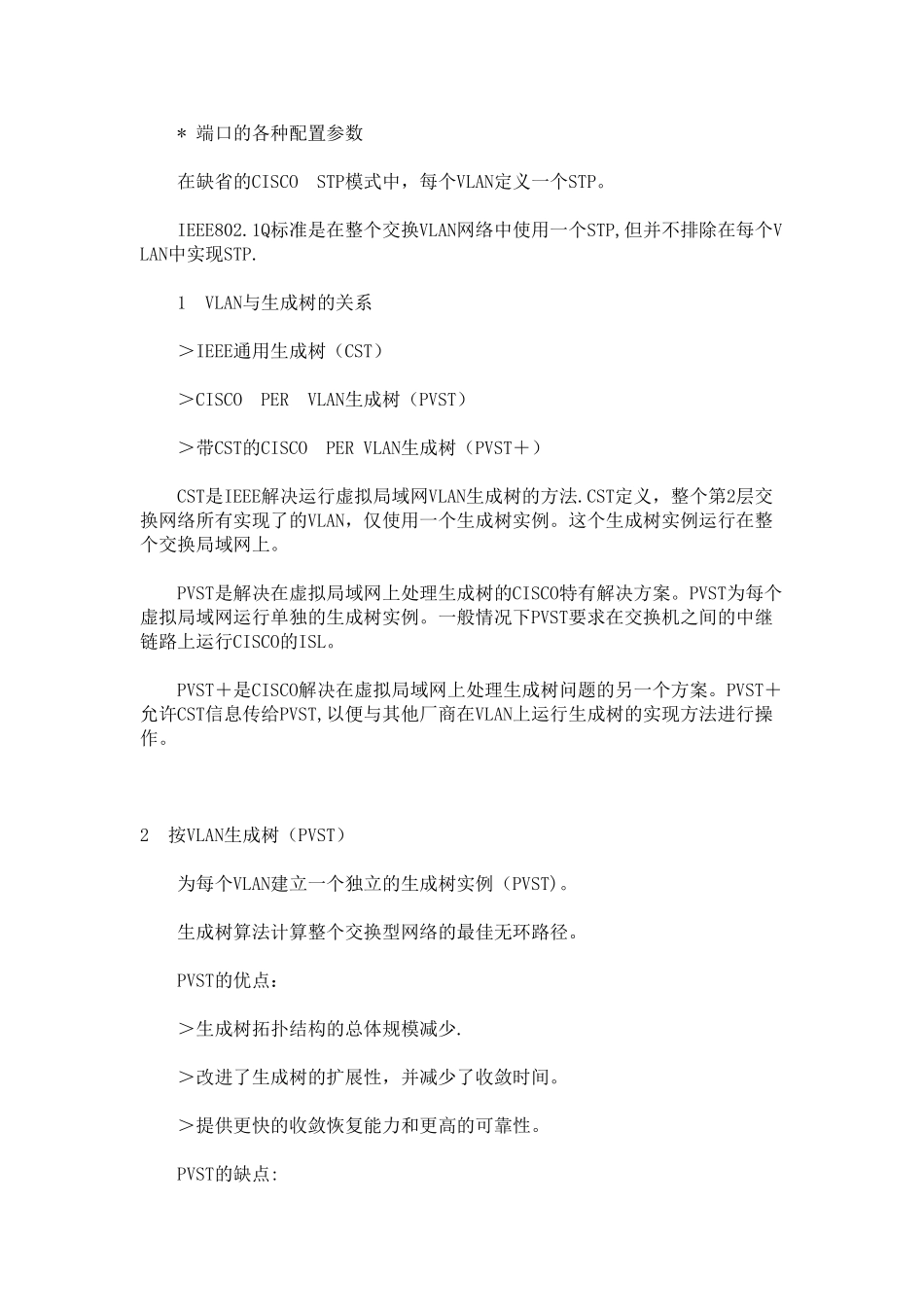

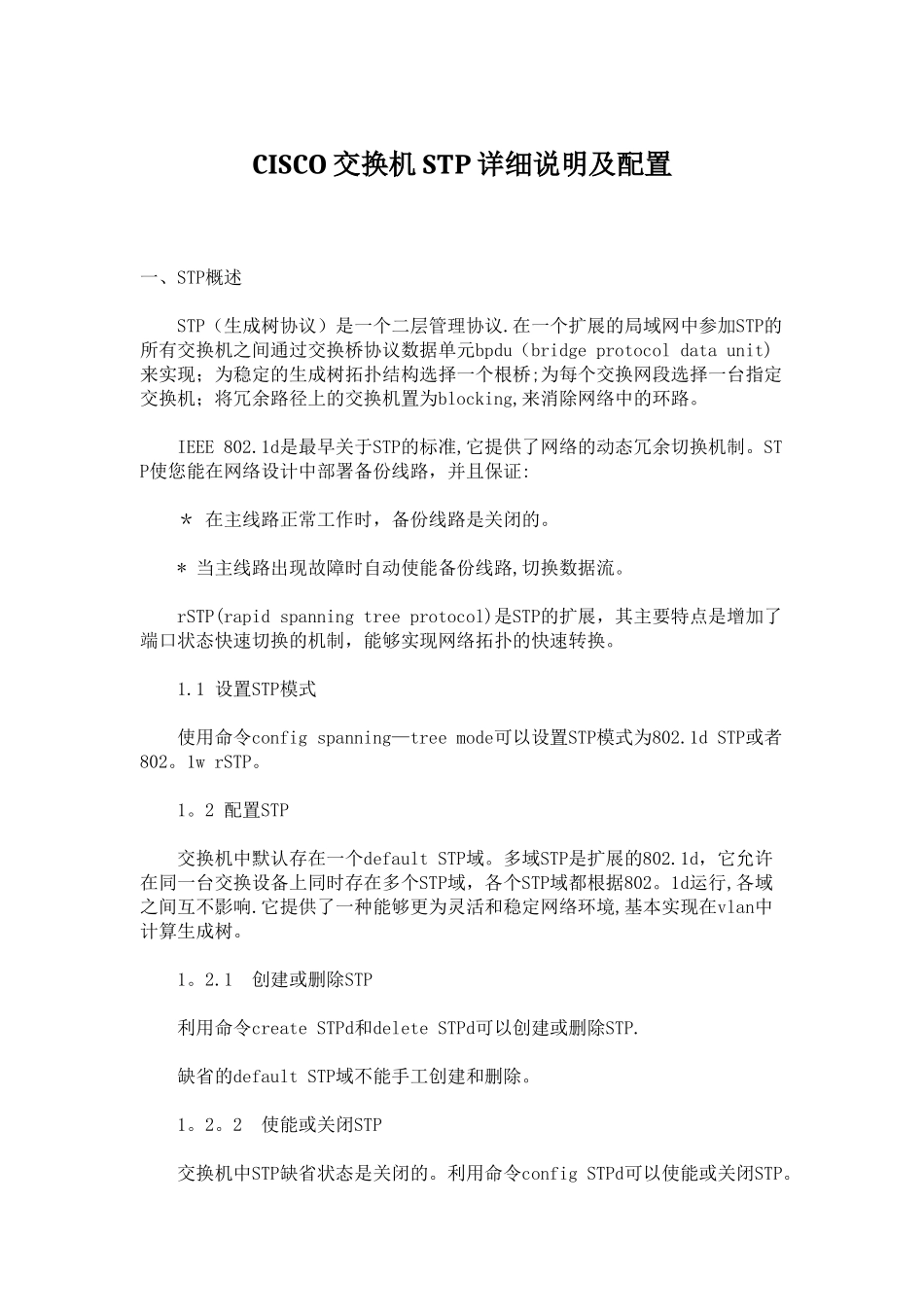

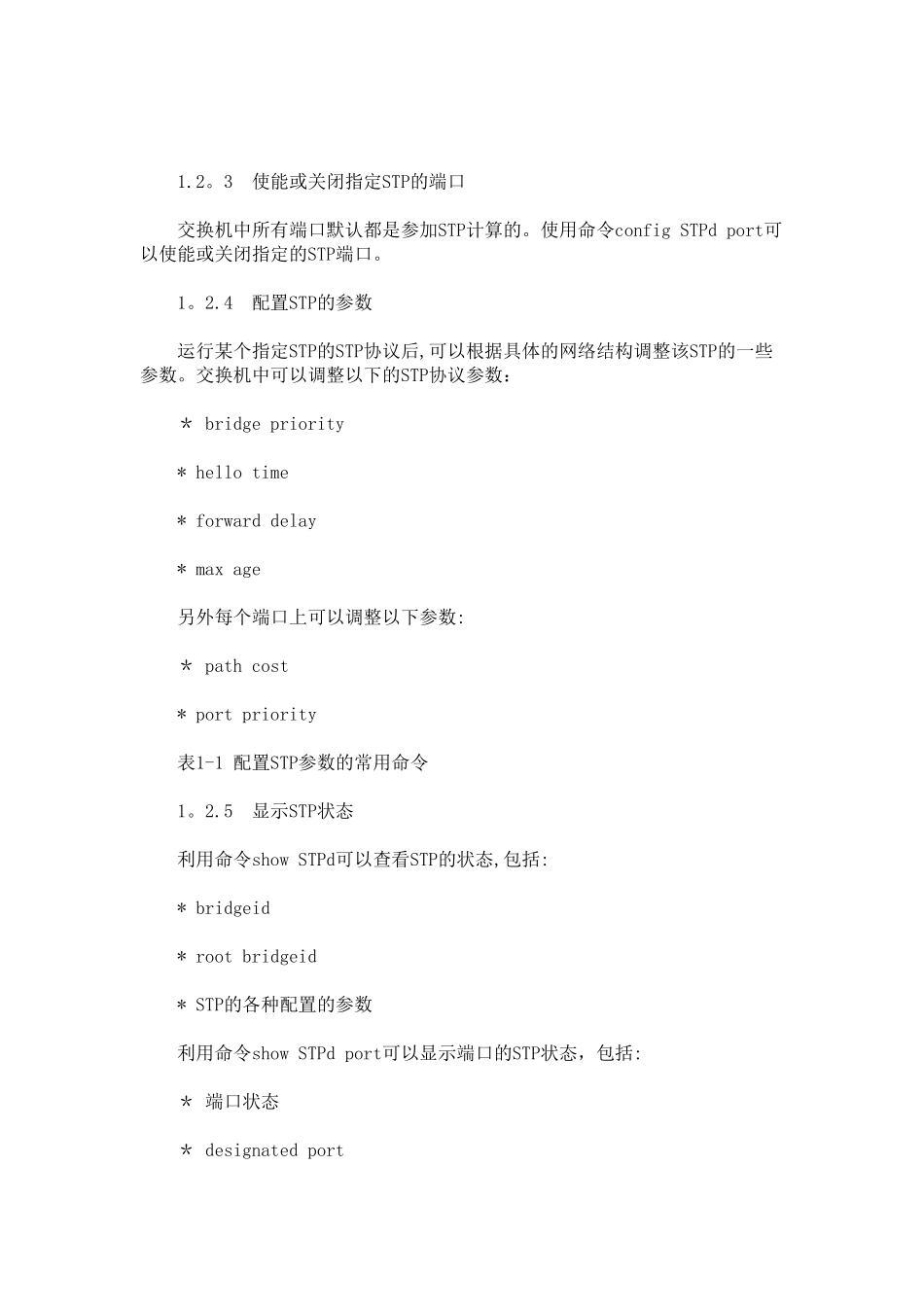

CISCO 交换机 STP 详细说明及配置一、STP概述 STP（生成树协议）是一个二层管理协议.在一个扩展的局域网中参加STP的所有交换机之间通过交换桥协议数据单元bpdu（bridge protocol data unit)来实现；为稳定的生成树拓扑结构选择一个根桥;为每个交换网段选择一台指定交换机；将冗余路径上的交换机置为blocking,来消除网络中的环路。 IEEE 802.1d是最早关于STP的标准,它提供了网络的动态冗余切换机制。STP使您能在网络设计中部署备份线路，并且保证: ＊ 在主线路正常工作时，备份线路是关闭的。 * 当主线路出现故障时自动使能备份线路,切换数据流。 rSTP(rapid spanning tree protocol)是STP的扩展，其主要特点是增加了端口状态快速切换的机制，能够实现网络拓扑的快速转换。 1.1 设置STP模式 使用命令config spanning—tree mode可以设置STP模式为802.1d STP或者802。1w rSTP。 1。2 配置STP 交换机中默认存在一个default STP域。多域STP是扩展的802.1d，它允许在同一台交换设备上同时存在多个STP域，各个STP域都根据802。1d运行,各域之间互不影响.它提供了一种能够更为灵活和稳定网络环境,基本实现在vlan中计算生成树。 1。2.1 创建或删除STP 利用命令create STPd和delete STPd可以创建或删除STP. 缺省的default STP域不能手工创建和删除。 1。2。2 使能或关闭STP 交换机中STP缺省状态是关闭的。利用命令config STPd可以使能或关闭STP。 1.2。3 使能或关闭指定STP的端口 交换机中所有端口默认都是参加STP计算的。使用命令config STPd port可以使能或关闭指定的STP端口。 1。2.4 配置STP的参数 运行某个指定STP的STP协议后,可以根据具体的网络结构调整该STP的一些参数。交换机中可以调整以下的STP协议参数： ＊ bridge priority * hello time * forward delay * max age 另外每个端口上可以调整以下参数: ＊ path cost * port priority 表1-1 配置STP参数的常用命令 1。2.5 显示STP状态 利用命令show STPd可以查看STP的状态,包括: * bridgeid * root bridgeid * STP的各种配置的参数 利用命令show STPd port可以显示端口的STP状态，包括: ＊ 端口状态 ＊ designated port * 端口的各种配置参数 在缺省的CISCO STP模式中，每个VLAN定义一个STP。 IEEE802.1Q标准是在整个交换VLAN网络中使用一个STP,但并不排除在每个VLAN中实现STP. 1 VLAN与生成树的关...
