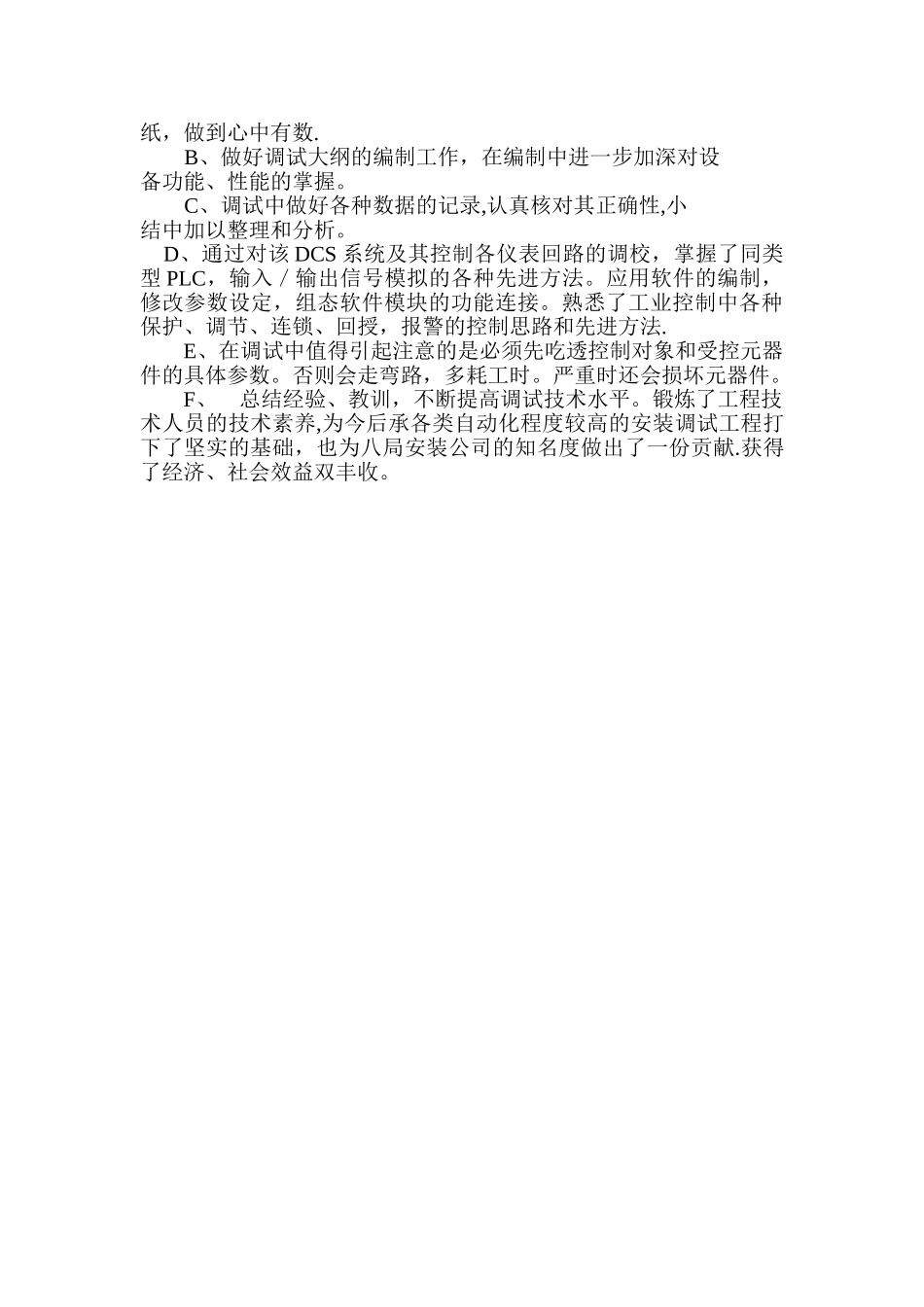

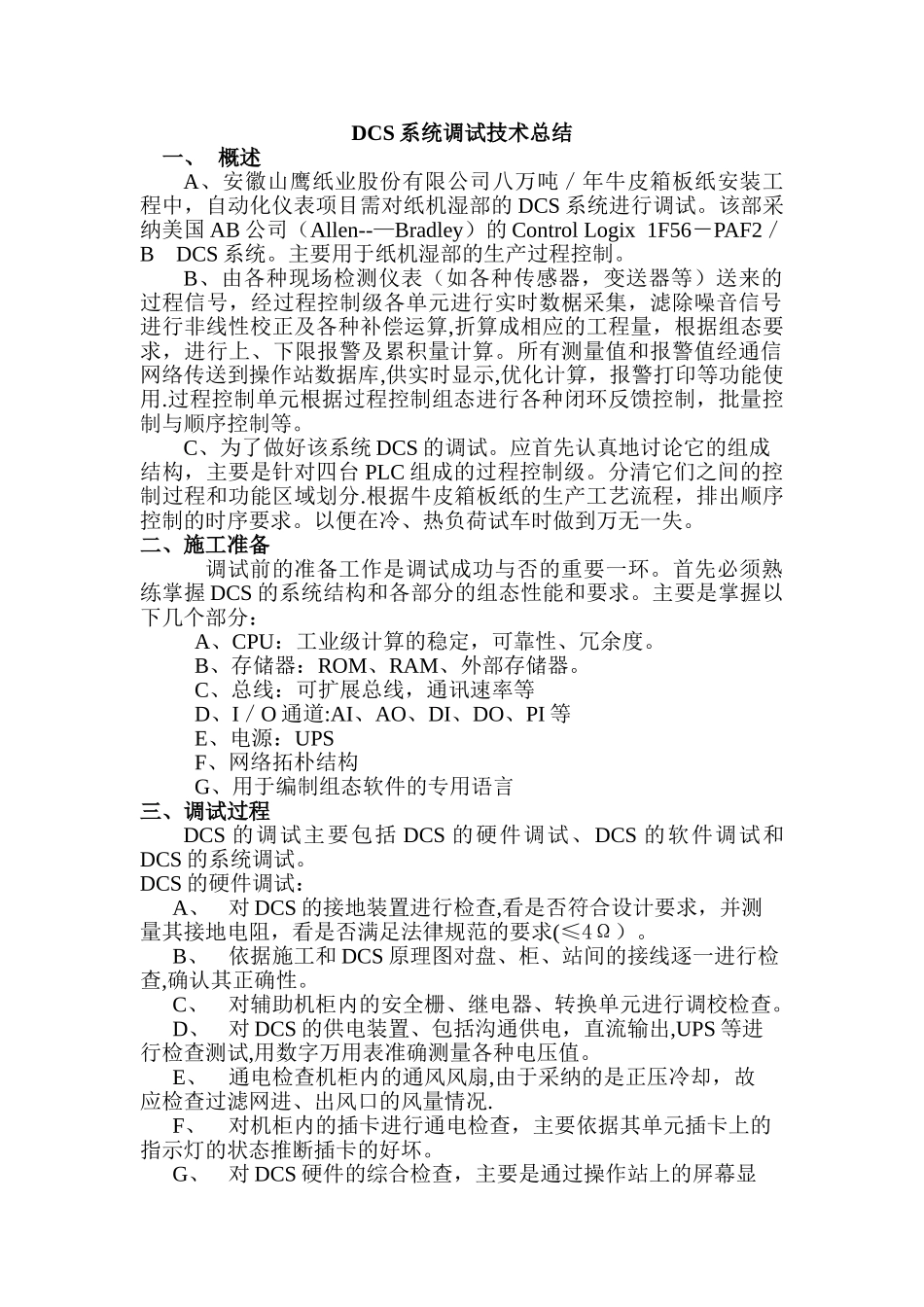

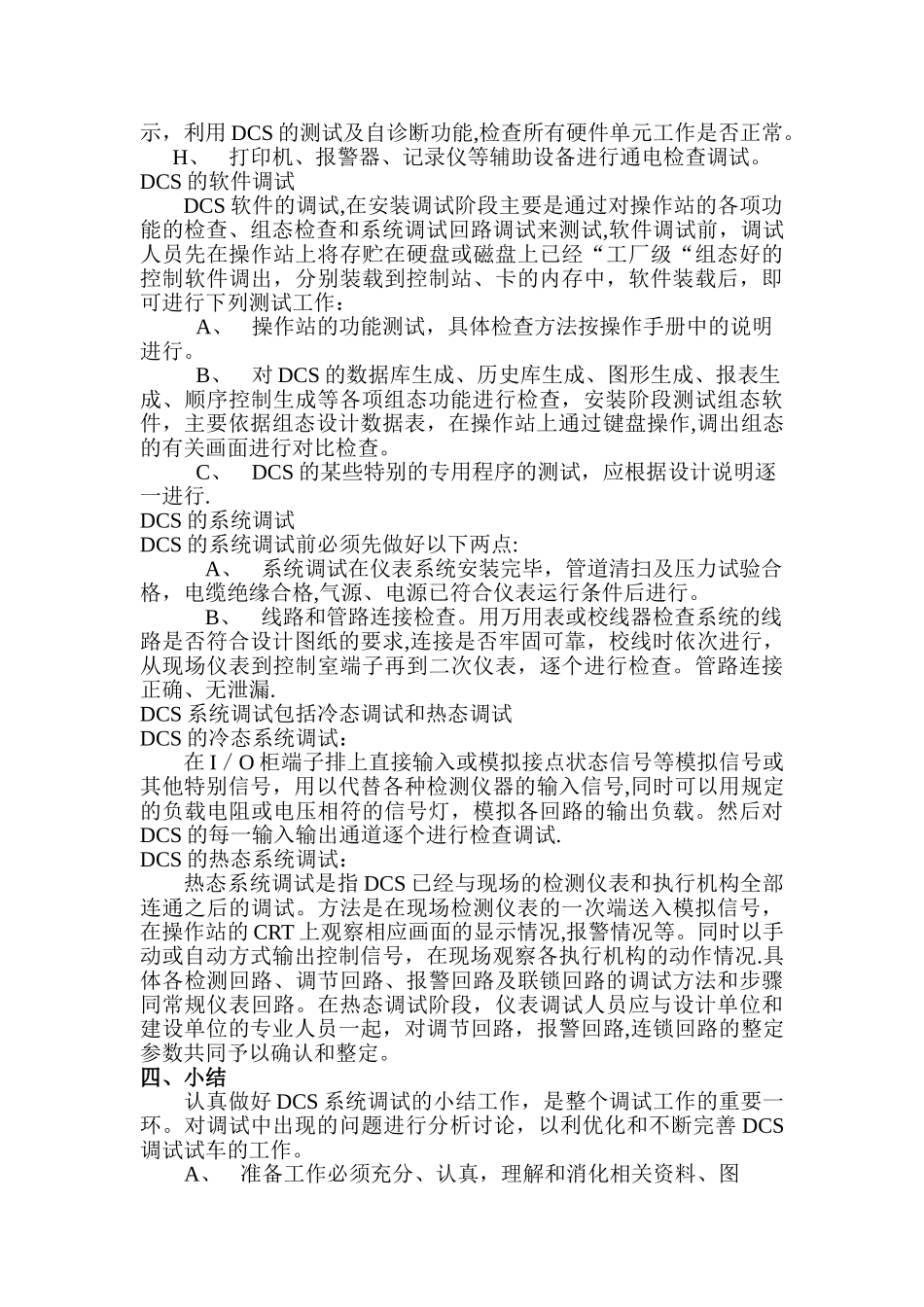

DCS 系统调试技术总结一、 概述A、安徽山鹰纸业股份有限公司八万吨／年牛皮箱板纸安装工程中，自动化仪表项目需对纸机湿部的 DCS 系统进行调试。该部采纳美国 AB 公司（Allen--—Bradley）的 Control Logix 1F56－PAF2／B DCS 系统。主要用于纸机湿部的生产过程控制。B、由各种现场检测仪表（如各种传感器，变送器等）送来的过程信号，经过程控制级各单元进行实时数椐采集，滤除噪音信号进行非线性校正及各种补偿运算,折算成相应的工程量，根据组态要求，进行上、下限报警及累积量计算。所有测量值和报警值经通信网络传送到操作站数据库,供实时显示,优化计算，报警打印等功能使用.过程控制单元根据过程控制组态进行各种闭环反馈控制，批量控制与顺序控制等。C、为了做好该系统 DCS 的调试。应首先认真地讨论它的组成结构，主要是针对四台 PLC 组成的过程控制级。分清它们之间的控制过程和功能区域划分.根据牛皮箱板纸的生产工艺流程，排出顺序控制的时序要求。以便在冷、热负荷试车时做到万无一失。二、施工准备调试前的准备工作是调试成功与否的重要一环。首先必须熟练掌握 DCS 的系统结构和各部分的组态性能和要求。主要是掌握以下几个部分：A、CPU：工业级计算的稳定，可靠性、冗余度。B、存储器：ROM、RAM、外部存储器。C、总线：可扩展总线，通讯速率等D、I／O 通道:AI、AO、DI、DO、PI 等E、电源：UPSF、网络拓朴结构G、用于编制组态软件的专用语言三、调试过程DCS 的调试主要包括 DCS 的硬件调试、DCS 的软件调试和DCS 的系统调试。DCS 的硬件调试：A、对 DCS 的接地装置进行检查,看是否符合设计要求，并测量其接地电阻，看是否满足法律规范的要求(≤4Ω）。B、依据施工和 DCS 原理图对盘、柜、站间的接线逐一进行检查,确认其正确性。C、对辅助机柜内的安全栅、继电器、转换单元进行调校检查。D、对 DCS 的供电装置、包括沟通供电，直流输出,UPS 等进行检查测试,用数字万用表准确测量各种电压值。E、通电检查机柜内的通风风扇,由于采纳的是正压冷却，故应检查过滤网进、出风口的风量情况.F、对机柜内的插卡进行通电检查，主要依据其单元插卡上的指示灯的状态推断插卡的好坏。G、对 DCS 硬件的综合检查，主要是通过操作站上的屏幕显示，利用 DCS 的测试及自诊断功能,检查所有硬件单元工作是否正常。H、打印机、报警器、记录仪等辅助设备进行通电检查调试。DCS 的软件调试DCS 软件的调试,在安装调试阶...
