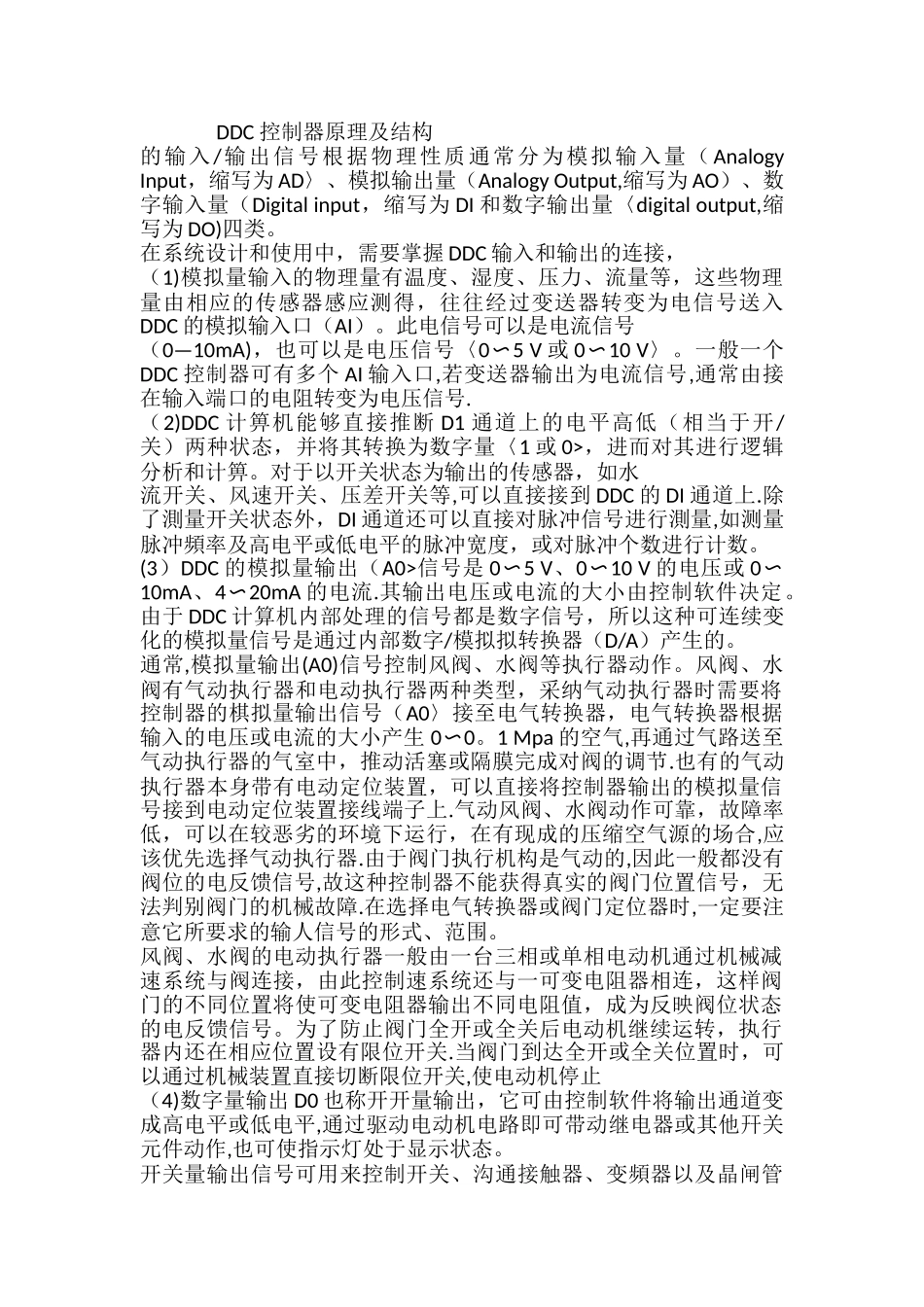

DDC 控制器原理及结构的输入/输出信号根据物理性质通常分为模拟输入量（ Analogy Input，缩写为 AD〉、模拟输出量（Analogy Output,缩写为 AO）、数字输入量（Digital input，缩写为 DI 和数字输出量〈digital output,缩写为 DO)四类。在系统设计和使用中，需要掌握 DDC 输入和输出的连接，（1)模拟量输入的物理量有温度、湿度、压力、流量等，这些物理量由相应的传感器感应测得，往往经过变送器转变为电信号送入DDC 的模拟输入口（AI）。此电信号可以是电流信号（0—10mA)，也可以是电压信号〈0〜5 V 或 0〜10 V〉。一般一个DDC 控制器可有多个 AI 输入口,若变送器输出为电流信号,通常由接在输入端口的电阻转变为电压信号.（2)DDC 计箅机能够直接推断 D1 通道上的电平高低（相当于开/关）两种状态，并将其转换为数字量〈1 或 0>，进而对其进行逻辑分析和计箅。对于以开关状态为输出的传感器，如水流开关、风速开关、压差开关等,可以直接接到 DDC 的 DI 通道上.除了測量开关状态外，DI 通道还可以直接对脉冲信号进行測量,如测量脉冲頻率及高电平或低电平的脉冲宽度，或对脉冲个数进行计数。(3）DDC 的模拟量输出（A0>信号是 0〜5 V、0〜10 V 的电压或 0〜10mA、4〜20mA 的电流.其输出电压或电流的大小由控制软件决定。由于 DDC 计算机内部处理的信号都是数字信号，所以这种可连续变化的模拟量信号是通过内部数字/模拟拟转换器（D/A）产生的。通常,模拟量输出(A0)信号控制风阀、水阀等执行器动作。风阀、水阀有气动执行器和电动执行器两种类型，采纳气动执行器时需要将控制器的棋拟量输出信号（A0〉接至电气转换器，电气转换器根据输入的电压或电流的大小产生 0〜0。1 Mpa 的空气,再通过气路送至气动执行器的气室中，推动活塞或隔膜完成对阀的调节.也有的气动执行器本身带有电动定位装置，可以直接将控制器输出的模拟量信号接到电动定位装置接线端子上.气动风阀、水阀动作可靠，故障率低，可以在较恶劣的环境下运行，在有现成的压缩空气源的场合,应该优先选择气动执行器.由于阀门执行机构是气动的,因此一般都没有阀位的电反馈信号,故这种控制器不能获得真实的阀门位置信号，无法判别阀门的机械故障.在选择电气转换器或阀门定位器时,一定要注意它所要求的输人信号的形式、范围。风阀、水阀的电动执行器一般由一台三相或单相电动机通过机械减速系统与阀连接，由此控制速系统还与一可变电阻器相连，这样阀...
