GA-型机热回收技术方案---海天锅炉供水预热应用VIP专享

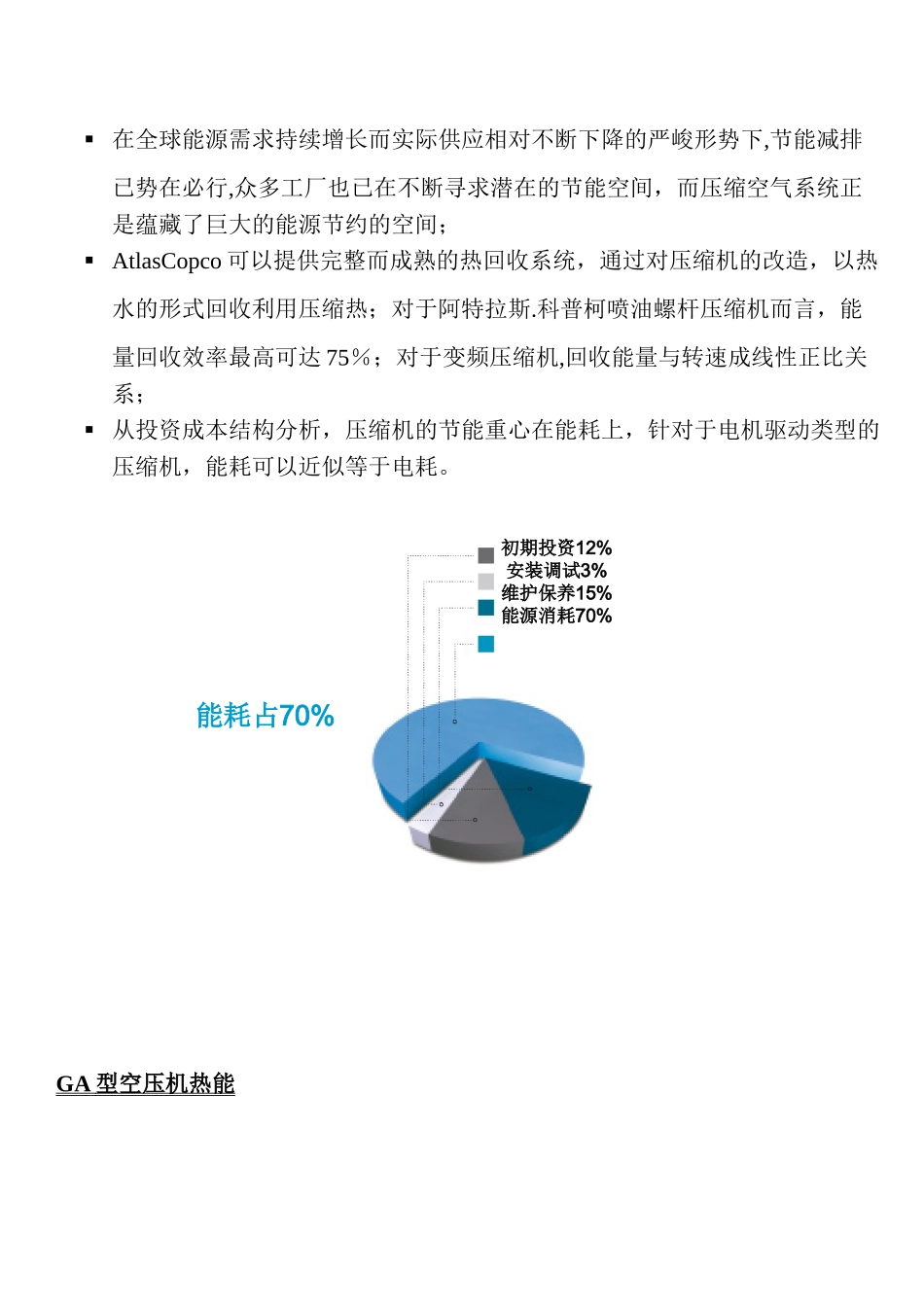

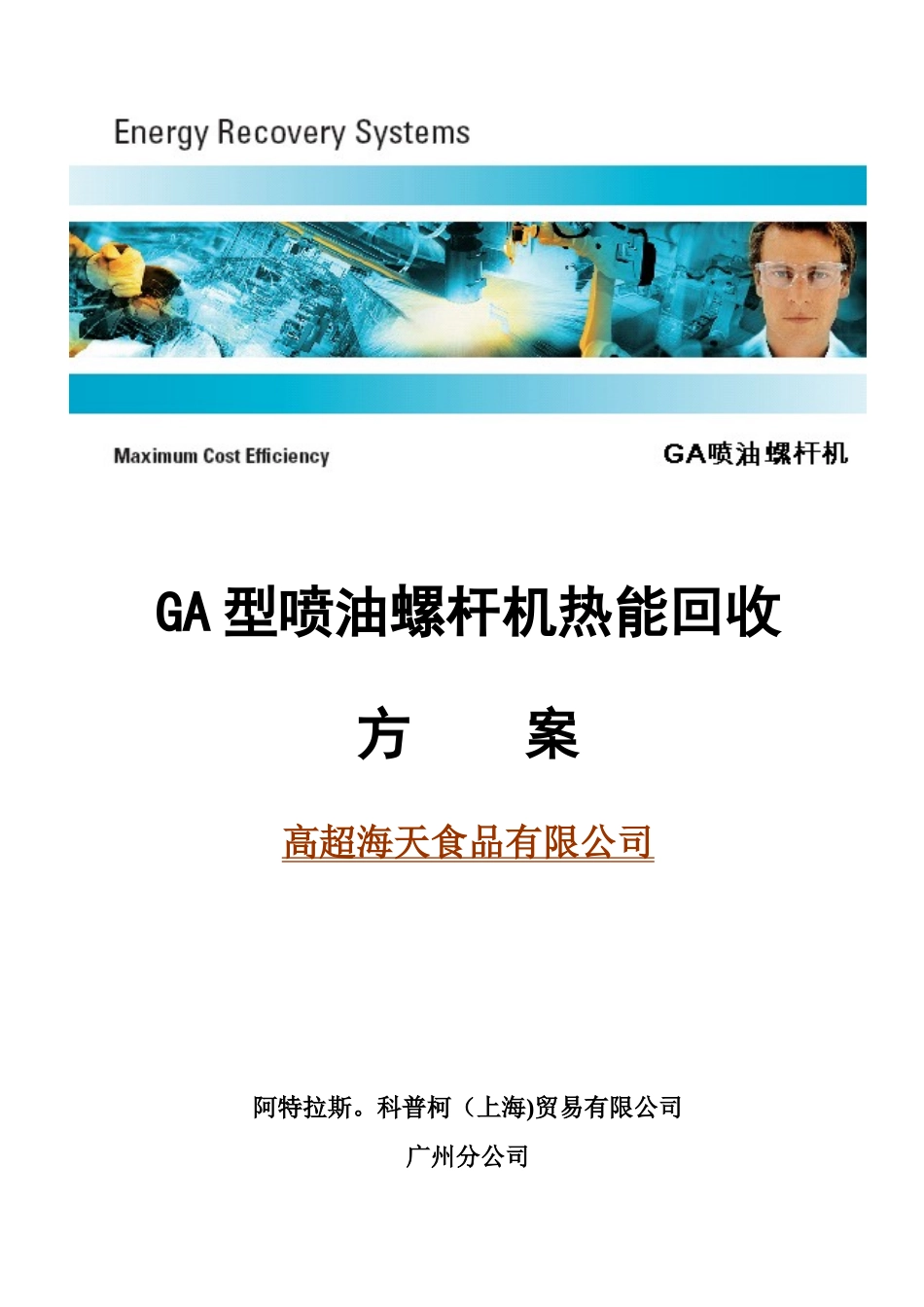

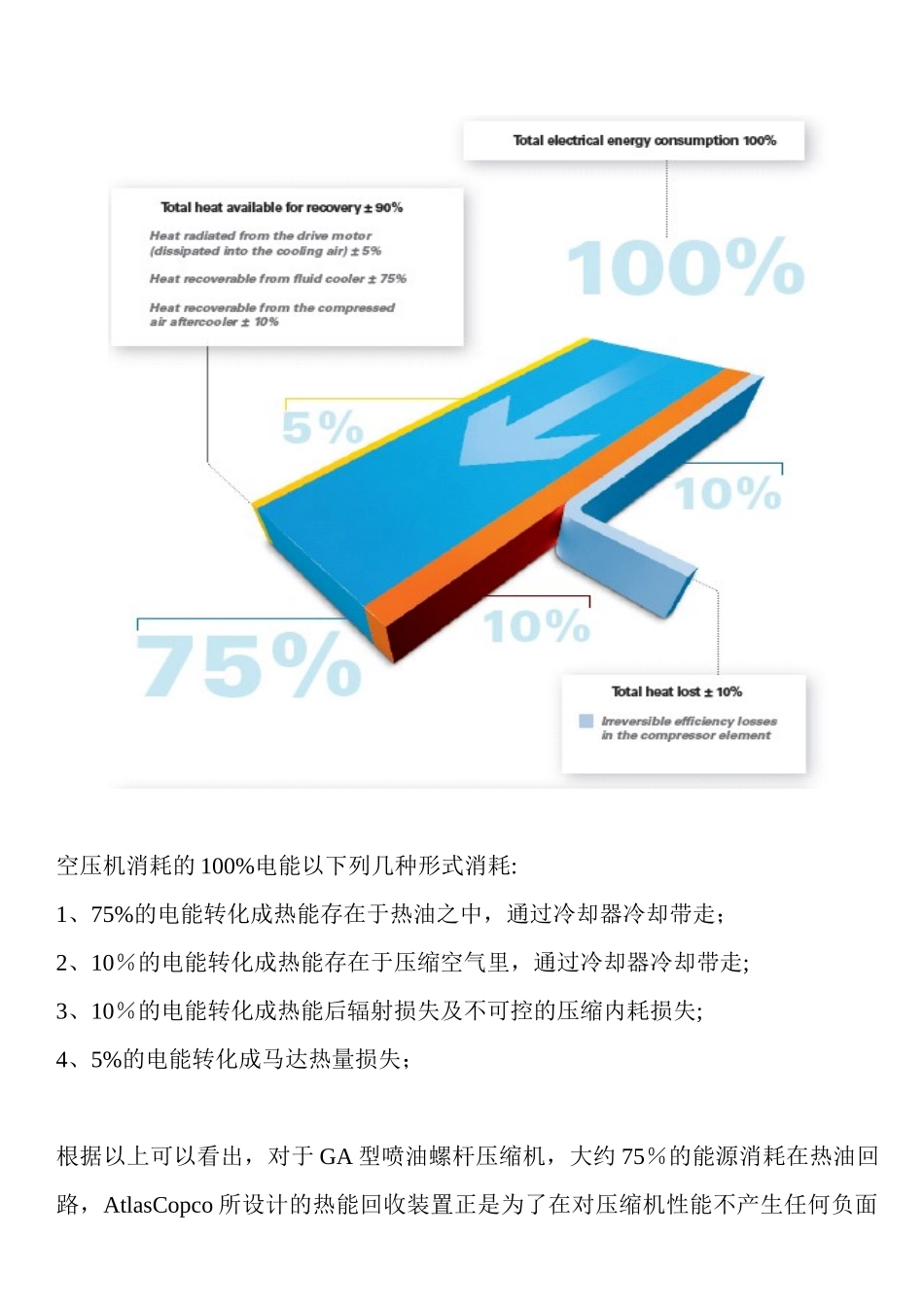

GA 型喷油螺杆机热能回收方 案高超海天食品有限公司阿特拉斯。科普柯（上海)贸易有限公司 广州分公司 在全球能源需求持续增长而实际供应相对不断下降的严峻形势下,节能减排已势在必行,众多工厂也已在不断寻求潜在的节能空间，而压缩空气系统正是蕴藏了巨大的能源节约的空间； AtlasCopco 可以提供完整而成熟的热回收系统，通过对压缩机的改造，以热水的形式回收利用压缩热；对于阿特拉斯.科普柯喷油螺杆压缩机而言，能量回收效率最高可达 75％；对于变频压缩机,回收能量与转速成线性正比关系； 从投资成本结构分析，压缩机的节能重心在能耗上，针对于电机驱动类型的压缩机，能耗可以近似等于电耗。GA 型空压机热能 能耗占70%初期投资12%安装调试3%维护保养15%能源消耗70%空压机消耗的 100%电能以下列几种形式消耗:1、75%的电能转化成热能存在于热油之中，通过冷却器冷却带走；2、10％的电能转化成热能存在于压缩空气里，通过冷却器冷却带走;3、10％的电能转化成热能后辐射损失及不可控的压缩内耗损失;4、5%的电能转化成马达热量损失；根据以上可以看出，对于 GA 型喷油螺杆压缩机，大约 75％的能源消耗在热油回路，AtlasCopco 所设计的热能回收装置正是为了在对压缩机性能不产生任何负面影响的前提下，以热水或温水的形式回收以上绝大部分的热能，回收率可达实际输入轴功率的 65%~75％。热回收原理流程图空压机配置序号机型序列号运 行 时 间 （ 加载时间）实际工作压力1GA90VSDAP—13WUX38019880006.5 bar2GA90VSDAP—13WUX80006.5 bar3GA110-7.5WUX40081050006。5 bar4GA110-7.5WUX40081150006.5 bar5GA110—7.5WUX40006950006。5 barGA90VSD ER GA90VSD ER GA110 ER GA110 ER GA110 ER ER ER ER ER ER 去储水箱取水点20度冷水70度热水直热式热回收流程图ATLAS COPCOATLAS COPCOATLAS COPCOATLAS COPCOATLAS COPCO20度冷水经过热空气回收装置进行预热，然后经过机组润滑油热回收装置，使冷水温升到70度热水能量回收分析计算A 目前贵司使用的 GA90VSDAP—13 型空压机的实际工作压力为 6。5bar，根据AtlasCopco 的标准资料查询，电机转速 2000rpm 的实际输入轴功率约为 ：63KW。可回收能量以 70％计算，为:63＊70％=44KW。转换成热能为：44*3600/4。2 = 37714.285 Kcal考虑外部管道对热水的输送能量损失 10％(视外部管道的保温效果及输送距离不同而不同),评估单台每小时可提供有...
