LED数码管显示实验

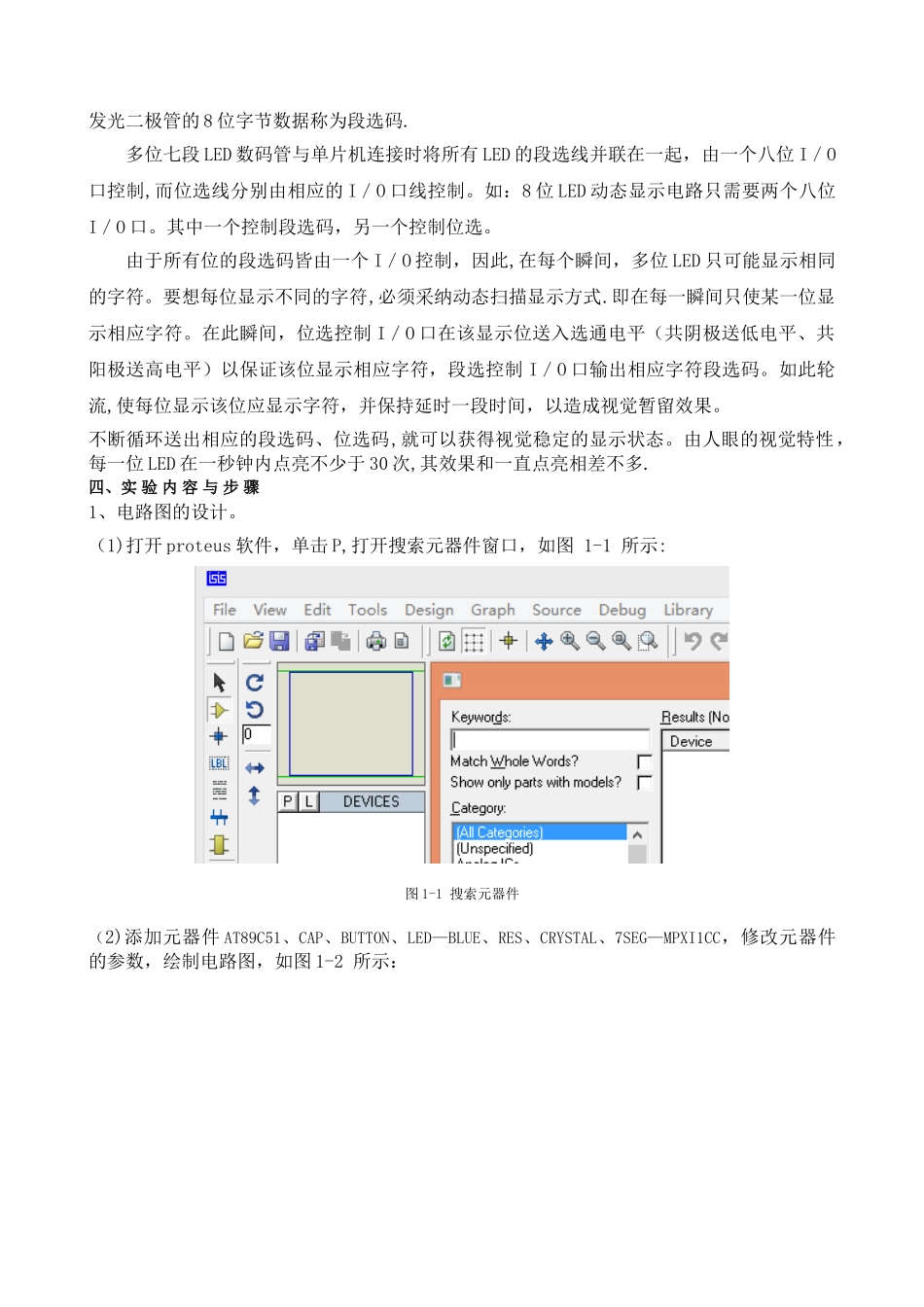

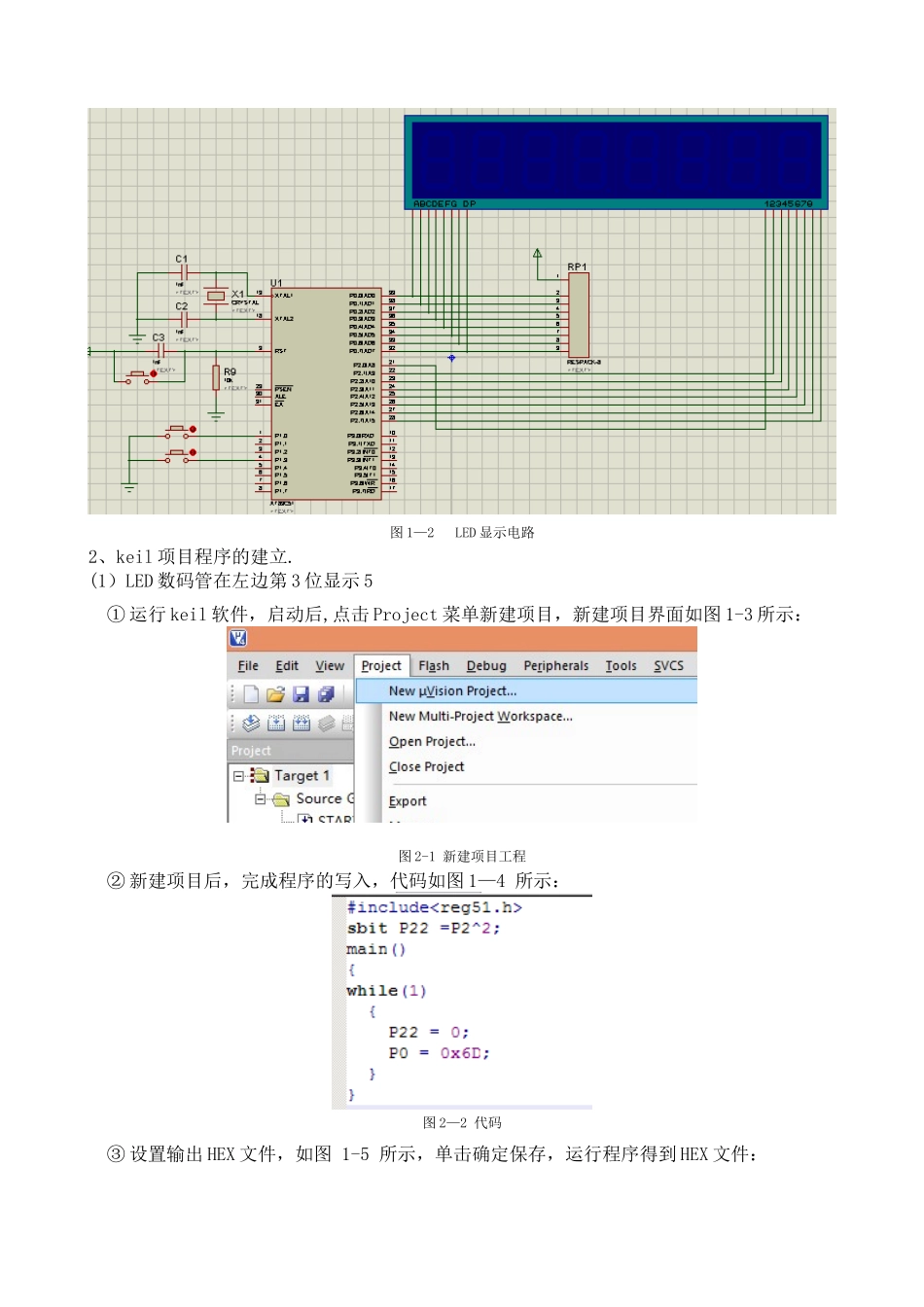

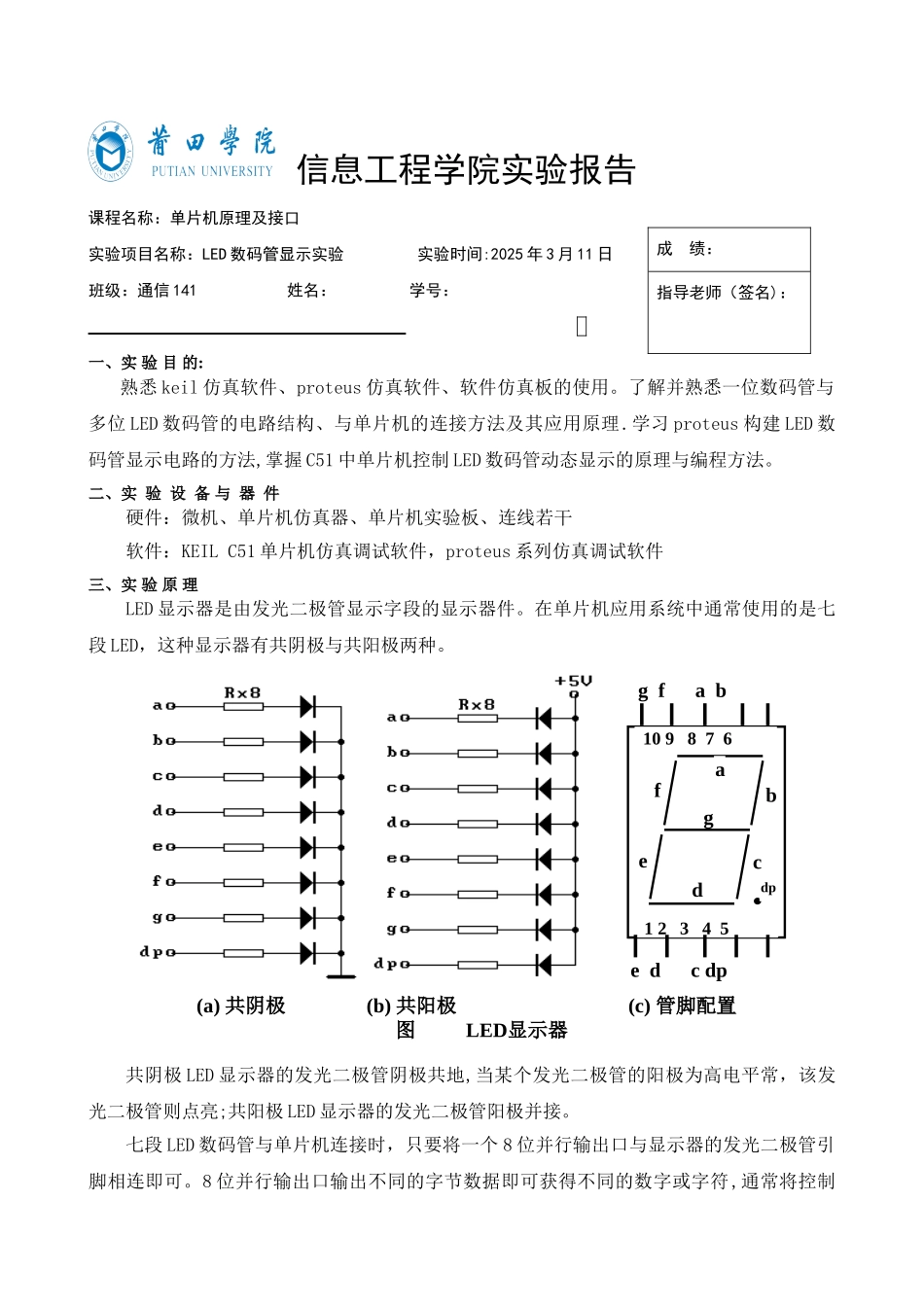

信息工程学院实验报告课程名称：单片机原理及接口 实验项目名称：LED 数码管显示实验 实验时间:2025 年 3 月 11 日 班级：通信 141 姓名： 学号： 一、实 验 目 的: 熟悉 keil 仿真软件、proteus 仿真软件、软件仿真板的使用。了解并熟悉一位数码管与多位 LED 数码管的电路结构、与单片机的连接方法及其应用原理.学习 proteus 构建 LED 数码管显示电路的方法,掌握 C51 中单片机控制 LED 数码管动态显示的原理与编程方法。二、实 验 设 备 与 器 件硬件：微机、单片机仿真器、单片机实验板、连线若干软件：KEIL C51 单片机仿真调试软件，proteus 系列仿真调试软件三、实 验 原 理 LED 显示器是由发光二极管显示字段的显示器件。在单片机应用系统中通常使用的是七段 LED，这种显示器有共阴极与共阳极两种。共阴极 LED 显示器的发光二极管阴极共地,当某个发光二极管的阳极为高电平常，该发光二极管则点亮;共阳极 LED 显示器的发光二极管阳极并接。七段 LED 数码管与单片机连接时，只要将一个 8 位并行输出口与显示器的发光二极管引脚相连即可。8 位并行输出口输出不同的字节数据即可获得不同的数字或字符,通常将控制成 绩：指导老师（签名)：afbegcddp1 2 3 4 510 9 8 7 6 g f a b e d c dp (a) 共阴极 (b) 共阳极 (c) 管脚配置图 LED显示器发光二极管的 8 位字节数据称为段选码.多位七段 LED 数码管与单片机连接时将所有 LED 的段选线并联在一起，由一个八位 I／O口控制,而位选线分别由相应的 I／O 口线控制。如：8 位 LED 动态显示电路只需要两个八位I／O 口。其中一个控制段选码，另一个控制位选。由于所有位的段选码皆由一个 I／O 控制，因此,在每个瞬间，多位 LED 只可能显示相同的字符。要想每位显示不同的字符,必须采纳动态扫描显示方式.即在每一瞬间只使某一位显示相应字符。在此瞬间，位选控制 I／O 口在该显示位送入选通电平（共阴极送低电平、共阳极送高电平）以保证该位显示相应字符，段选控制 I／O 口输出相应字符段选码。如此轮流,使每位显示该位应显示字符，并保持延时一段时间，以造成视觉暂留效果。不断循环送出相应的段选码、位选码,就可以获得视觉稳定的显示状态。由人眼的视觉特性，每一位 LED 在一秒钟内点亮不少于 30 次,其效果和一直点亮相差不多.四、实 验 内 容 与 步 骤 1、电路图的设计。（1)打开 prote...
