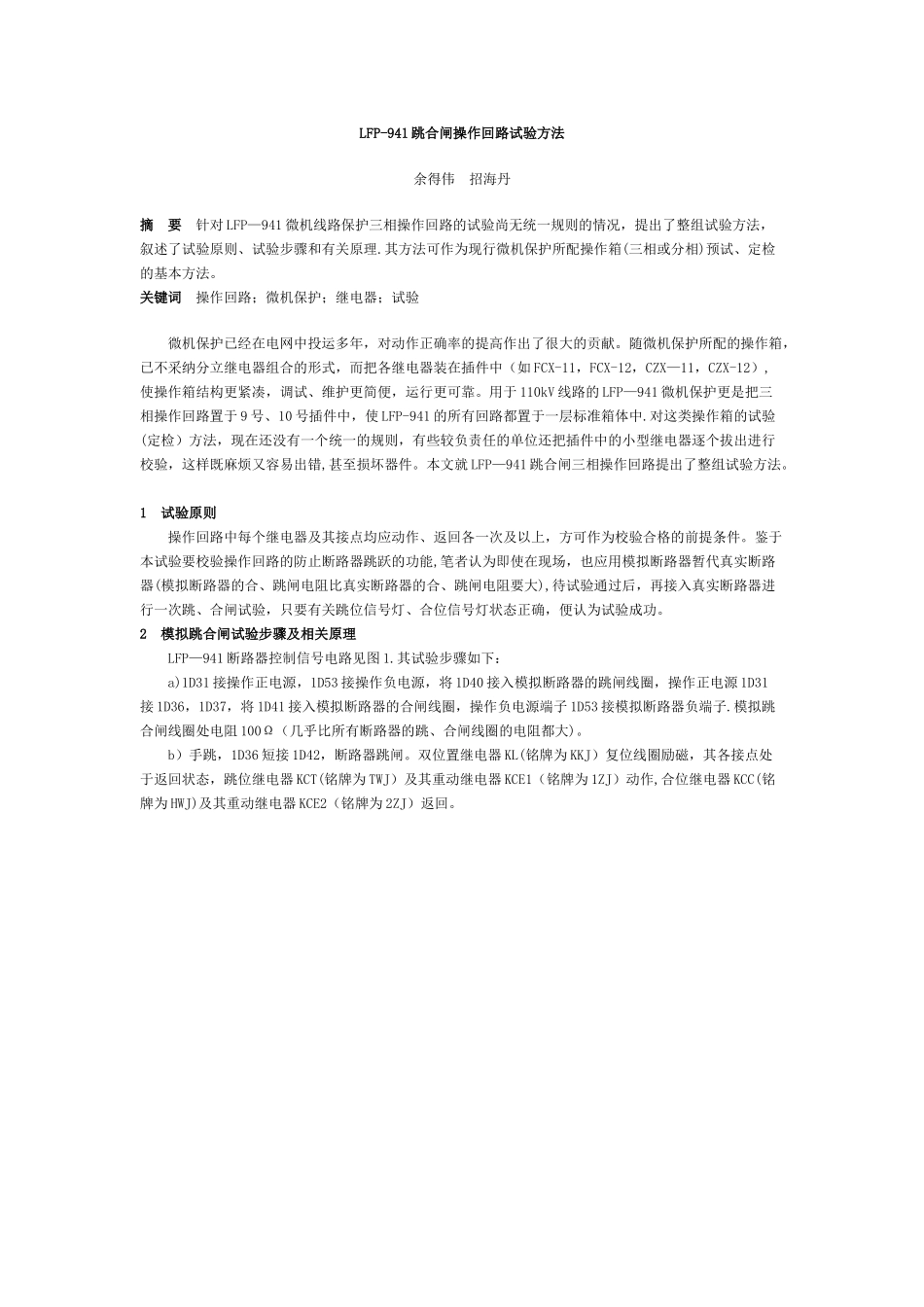

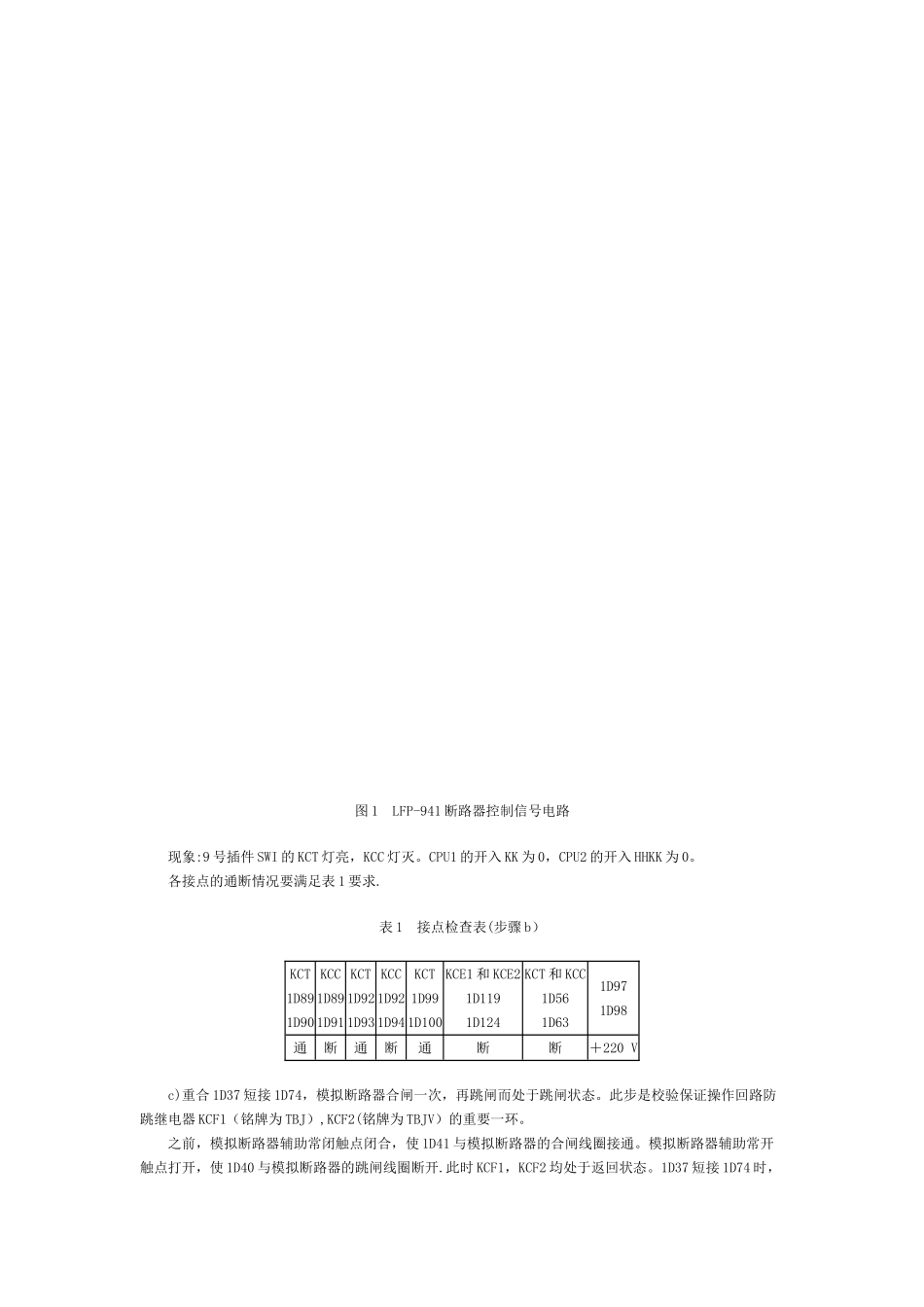

LFP-941 跳合闸操作回路试验方法余得伟 招海丹摘 要 针对 LFP—941 微机线路保护三相操作回路的试验尚无统一规则的情况，提出了整组试验方法，叙述了试验原则、试验步骤和有关原理.其方法可作为现行微机保护所配操作箱(三相或分相)预试、定检的基本方法。关键词 操作回路；微机保护；继电器；试验 微机保护已经在电网中投运多年，对动作正确率的提高作出了很大的贡献。随微机保护所配的操作箱，已不采纳分立继电器组合的形式，而把各继电器装在插件中（如 FCX-11，FCX-12，CZX—11，CZX-12）,使操作箱结构更紧凑，调试、维护更简便，运行更可靠。用于 110kV 线路的 LFP—941 微机保护更是把三相操作回路置于 9 号、10 号插件中，使 LFP-941 的所有回路都置于一层标准箱体中.对这类操作箱的试验(定检）方法，现在还没有一个统一的规则，有些较负责任的单位还把插件中的小型继电器逐个拔出进行校验，这样既麻烦又容易出错,甚至损坏器件。本文就 LFP—941 跳合闸三相操作回路提出了整组试验方法。 1 试验原则 操作回路中每个继电器及其接点均应动作、返回各一次及以上，方可作为校验合格的前提条件。鉴于本试验要校验操作回路的防止断路器跳跃的功能,笔者认为即使在现场，也应用模拟断路器暂代真实断路器(模拟断路器的合、跳闸电阻比真实断路器的合、跳闸电阻要大),待试验通过后，再接入真实断路器进行一次跳、合闸试验，只要有关跳位信号灯、合位信号灯状态正确，便认为试验成功。 2 模拟跳合闸试验步骤及相关原理 LFP—941 断路器控制信号电路见图 1.其试验步骤如下： a)1D31 接操作正电源，1D53 接操作负电源，将 1D40 接入模拟断路器的跳闸线圈，操作正电源 1D31接 1D36，1D37，将 1D41 接入模拟断路器的合闸线圈，操作负电源端子 1D53 接模拟断路器负端子.模拟跳合闸线圈处电阻 100Ω（几乎比所有断路器的跳、合闸线圈的电阻都大)。 b）手跳，1D36 短接 1D42，断路器跳闸。双位置继电器 KL(铭牌为 KKJ）复位线圈励磁，其各接点处于返回状态，跳位继电器 KCT(铭牌为 TWJ）及其重动继电器 KCE1（铭牌为 1ZJ）动作,合位继电器 KCC(铭牌为 HWJ)及其重动继电器 KCE2（铭牌为 2ZJ）返回。图 1 LFP-941 断路器控制信号电路 现象:9 号插件 SWI 的 KCT 灯亮，KCC 灯灭。CPU1 的开入 KK 为 0，CPU2 的开入 HHKK 为 0。 各接点的通断情况要满足表 1 要求.表 1 接点检查表(步骤...
