LNG加气站-吊装施工方案

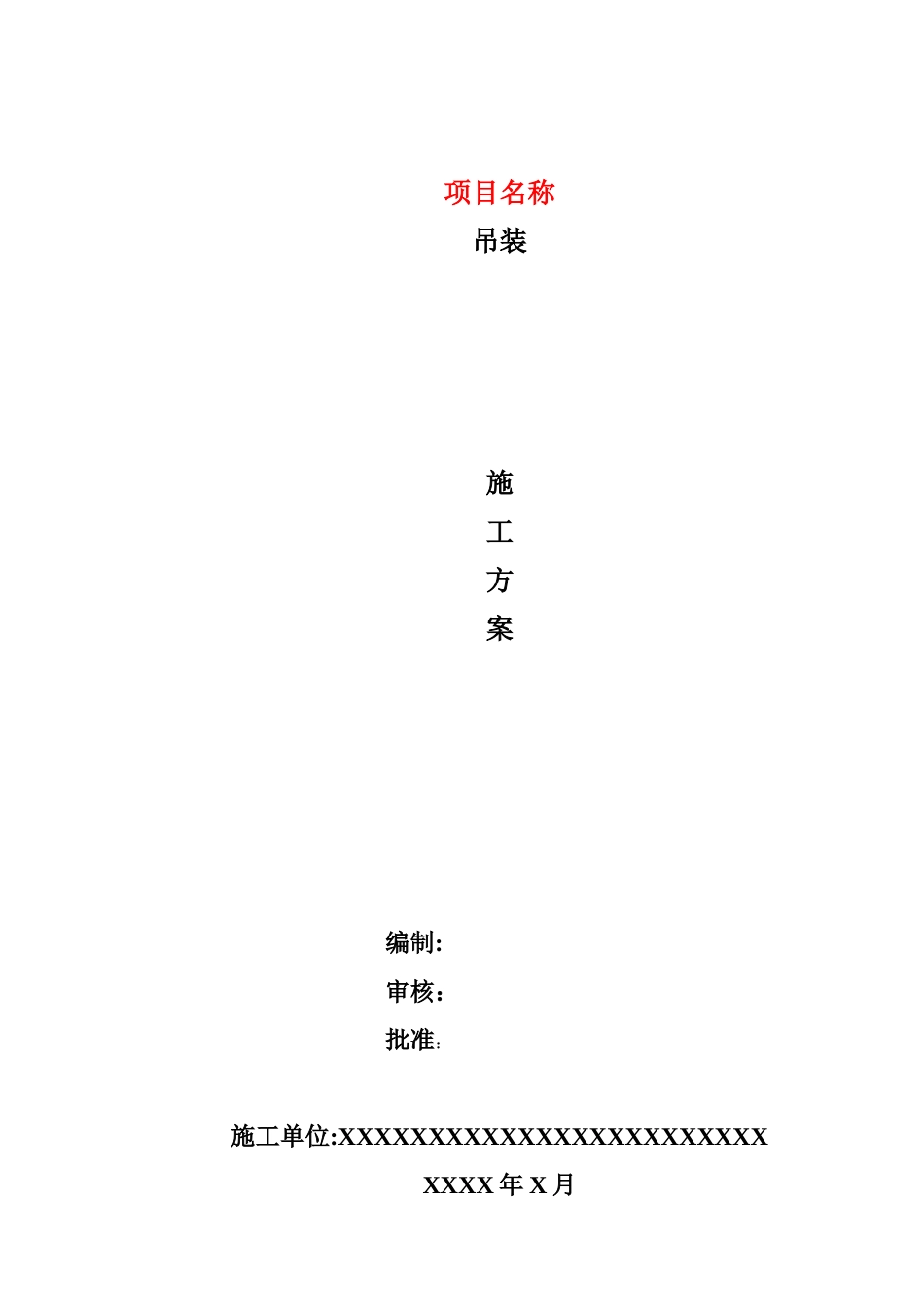

项目名称吊装施工方案编制:审核：批准：施工单位:XXXXXXXXXXXXXXXXXXXXXXXXXXXX 年 X 月一、 工程概况 本工程为 XXXXXXXXXXXXXX 吊装部分，包括 1 台 60m3的立式LNG 天然气储罐、1 套 LNG 潜液泵橇、1 套卸车计量撬 1 套 BOG 撬、1 台调压器以及控制电柜的吊装。二、 主要吊装物说明1、低温液体贮罐吊装方案1、设备主要参数容器高：13.3 米容器外径：3 米容器重量：20.3 吨三、编制依据1 设计院出具的施工蓝图2 设备制造厂家提供的技术参数（质量证明书)3《工程建设安装工程起重施工法律规范》HG20251—20004《大型设备吊装工程施工工艺标准》SH/T3515-20255 施工现场情况和甲方提供的设备规格重量四、设备吊装施工方案1。1 总方案1。1。1 本次安装为立式 20.3 吨储罐 1 台,根据工程大件吊装的特点，从经济性考虑，减少吊装费用，避开吊装设备二次进场，要求所有设备上午集中到达，一天安装完毕。1.1。2 根据设备情况和现场道路条件，本工程设备的吊装采纳双机抬吊方法进行安装就位，即一台主吊车（75 吨)，一台辅助吊车（25 吨）溜尾，示意图如下：具体情况为：用 75 吨吊车为主吊，并由 25 吨吊作辅吊机配合完成吊装作业。1.2 吊装原则1。2。1 设备吊装利用设计的吊装吊耳为主吊耳和辅助吊耳，设备吊装要根据施工作业计划要求进行，并综合考虑吊装就位后的设备对后续吊装工作的影响。1.2。2 设备进场应充分考虑吊装顺序，应根据从一端到另一端按顺序进行吊装，现场摆放,保证道路畅通.1。2。3 设备卸车：设备头部朝主吊车，尾部朝溜尾吊车，设备卸车应保证主吊车吊耳在水平位置。1。3 设备吊装程序如下：1。4 作业准备和条件1。4.1 现场条件根据现场设置吊装作业区域;设备运输通道要求畅通无阻，保证超长车辆顺利通行。1.4.2 相关方协调⑴ 业主协调，设备到货进度满足现场安装进度要求.⑵ 业主协调设备运输通道，保证设备运输要求⑶ 业主协调设备基础验收,严格按相关施工法律规范要求进行，基础交接程序法律规范到位，设备基础交付时间满足吊装要求。1.5 吊装主要步骤1。5.1 设备到货后,按吊装布置要求运输到指定吊装位置，直接进行吊装就位工作,不另行卸车。主辅吊机进场，根据设备吊装施工方案中主副吊机的实际吊装位置布置吊车.1。5.2 设备起吊前，做好准备工作，设置好找正用经纬仪等必要设施，保证主吊上钢丝绳在吊起设备过程中不与设备和设备上的附件相碰。1.5.3 试吊，主副吊机根...
