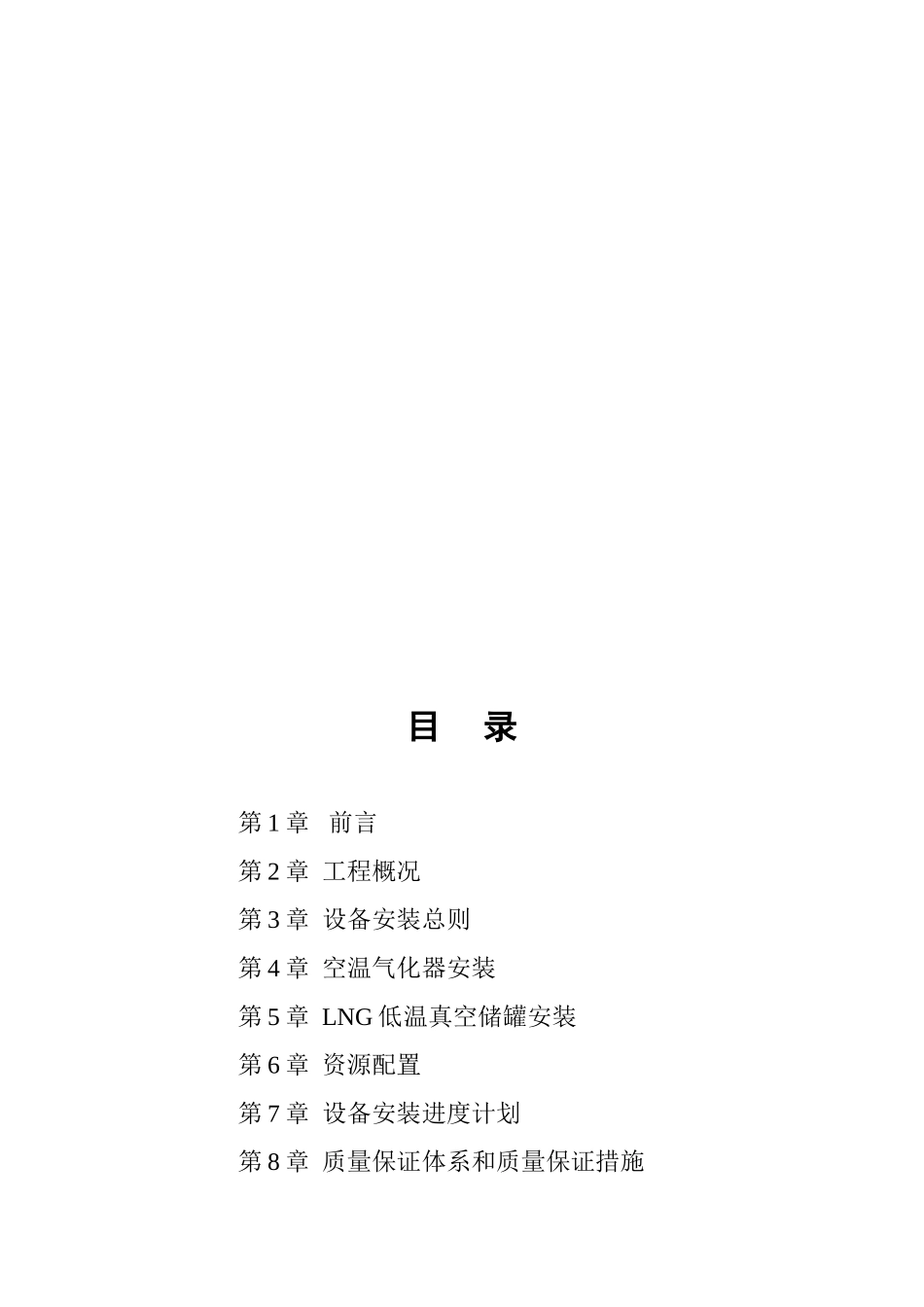

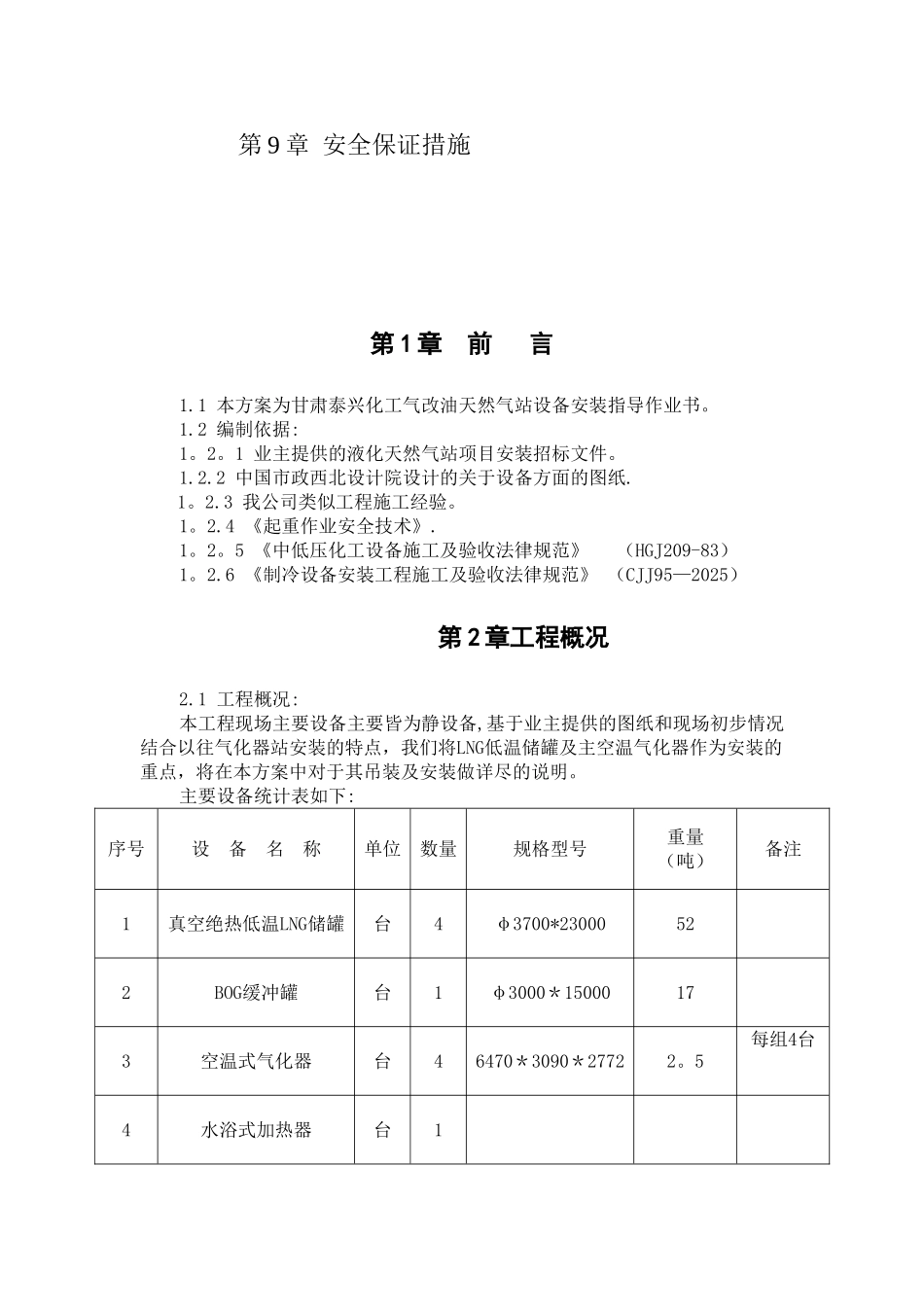

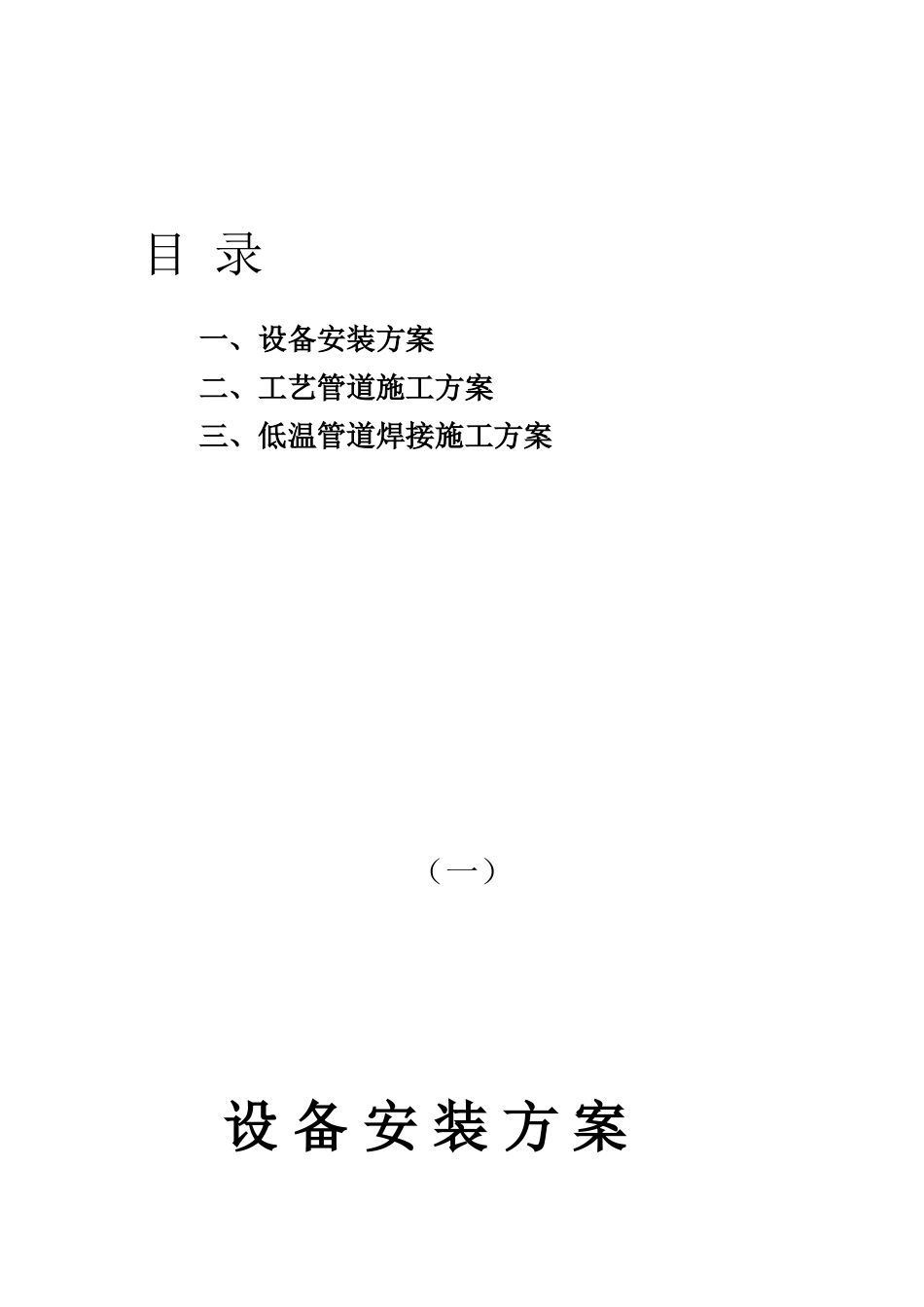

目 录一、设备安装方案二、工艺管道施工方案三、低温管道焊接施工方案（一）设 备 安 装 方 案目 录第 1 章 前言第 2 章 工程概况第 3 章 设备安装总则第 4 章 空温气化器安装第 5 章 LNG 低温真空储罐安装第 6 章 资源配置第 7 章 设备安装进度计划第 8 章 质量保证体系和质量保证措施第 9 章 安全保证措施第 1 章 前 言1.1 本方案为甘肃泰兴化工气改油天然气站设备安装指导作业书。1.2 编制依据:1。2。1 业主提供的液化天然气站项目安装招标文件。1.2.2 中国市政西北设计院设计的关于设备方面的图纸. 1。2.3 我公司类似工程施工经验。1。2.4 《起重作业安全技术》.1。2。5 《中低压化工设备施工及验收法律规范》 （HGJ209-83）1。2.6 《制冷设备安装工程施工及验收法律规范》 （CJJ95—2025）第 2 章工程概况2.1 工程概况:本工程现场主要设备主要皆为静设备,基于业主提供的图纸和现场初步情况结合以往气化器站安装的特点，我们将LNG低温储罐及主空温气化器作为安装的重点，将在本方案中对于其吊装及安装做详尽的说明。主要设备统计表如下:序号设 备 名 称单位数量规格型号重量（吨）备注1真空绝热低温LNG储罐台4φ3700*23000522BOG缓冲罐台1φ3000＊15000173空温式气化器台46470＊3090＊27722。5每组4台4水浴式加热器台15BOG加热器台13820*2120*19701.56EAG加热器台13520*1130*14600。57储罐增压器台21170*280*14500。48卸车增压器台29放散管台1H=250002。510总 计台11第 3 章设备安装总则3。1 简述在设备安装前，大部分准备工作都必须已完成，或按计划将要完成。设备就位前准备工作如下图所示：资料1.图纸、说明书2。 装箱清单、平面图3。 随机文件(副本)基础1. 外观及位置2。 标高3. 预留孔清洗开箱1. 开箱2。 清点3。 外观检查机具进场1. 吊车进场垫铁1。 打磨2. 在基础上找平表面处理1。 打麻面2。 垫铁位置打平对于设备的吊装，我们将根据设备到场情况,合理安排吊装机械，并应根据安装位置、规格、重量,选择最经济的吊车，但大型设备必须同时到达现场。3.2 设备安装前的准备：3.2.1 技术资料：内 容供 应 方1。 交付安装的设备、机器、附件等合格证、安装说明书应提供乙方。甲方2. 设备安装施工图、设备图、设备基础图、设计说明书提供乙方。甲方3。 装箱单、随机文件提供给乙方甲方协调4。 基础中间交接记录前进行土建，甲方协调5。 业主审定本工程应...
