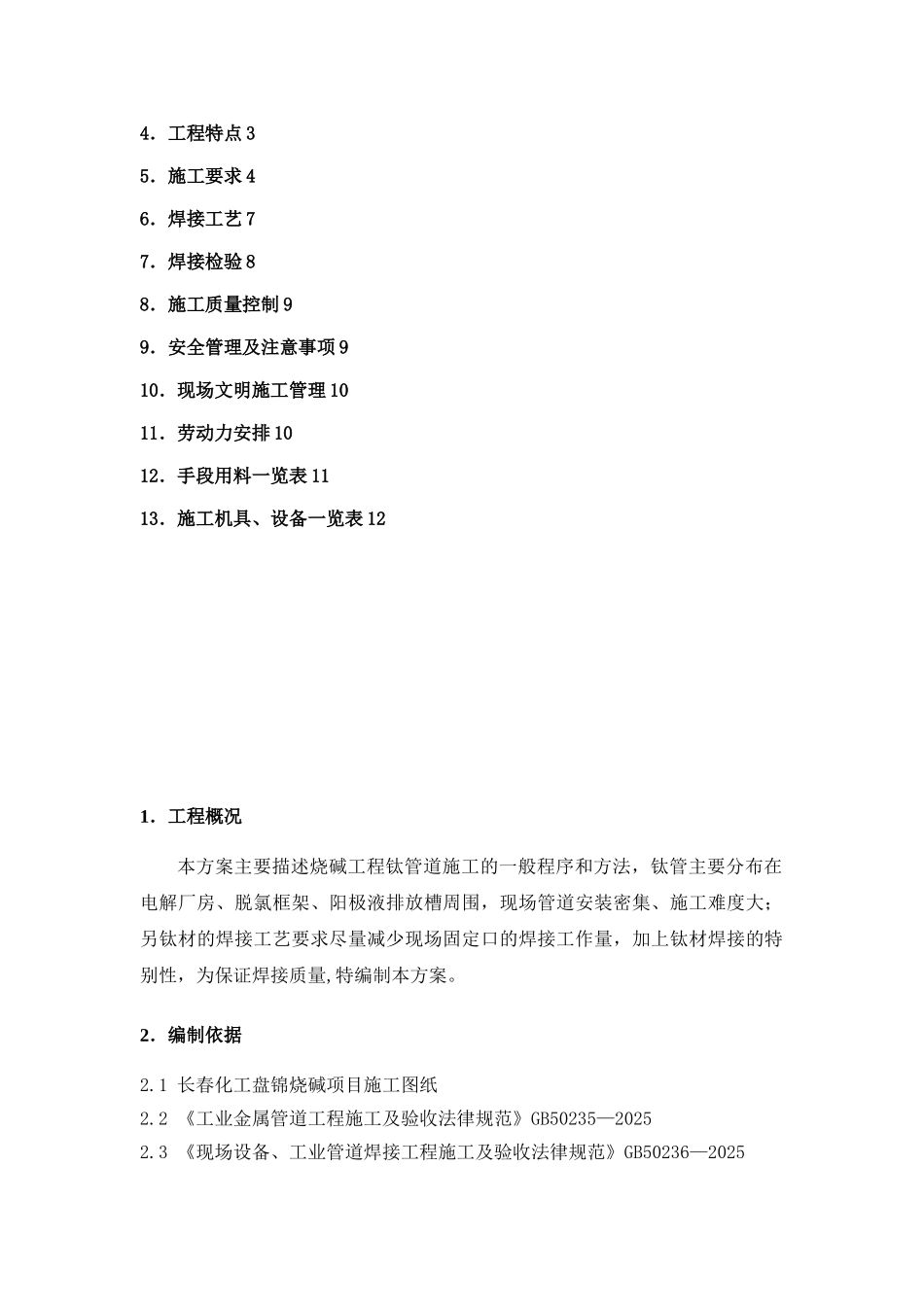

长春化工（盘锦）有限公司100kt/a 离子膜烧碱项目钛管道施工方案编制：审核：审批:中国化学工程第六建设公司第五分公司长春化工盘锦项目部2012 年 10 月 10 日目 录1．工程概况 32．编制依据 33．施工方法及技术要求 34．工程特点 35．施工要求 46．焊接工艺 77．焊接检验 88．施工质量控制 99．安全管理及注意事项 910．现场文明施工管理 1011．劳动力安排 1012．手段用料一览表 1113．施工机具、设备一览表 121．工程概况本方案主要描述烧碱工程钛管道施工的一般程序和方法，钛管主要分布在电解厂房、脱氯框架、阳极液排放槽周围，现场管道安装密集、施工难度大；另钛材的焊接工艺要求尽量减少现场固定口的焊接工作量，加上钛材焊接的特别性，为保证焊接质量,特编制本方案。2．编制依据2.1 长春化工盘锦烧碱项目施工图纸2.2 《工业金属管道工程施工及验收法律规范》GB50235—20252.3 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236—20252。4 中国化学工程第六建设公司《钛管道焊接工艺评定、指导书》2。5 中国化学工程第六建设公司《钛管道施工工法》（部级）2.6《钛管道施工及验收法律规范》SH3502—20003．施工方法及技术要求3.1 管道焊接施工工序流程如下：施工准备—管材检验—下料-坡口加工-焊丝、坡口表面清理及坡口尺寸修整—焊件组对—焊接-焊缝外观、颜色检查—焊缝射线检查-管道试压——系统吹扫。3.2 焊接工艺评定及焊工考试施工前按 SH3502—2000《钛管道施工及验收法律规范》中的有关规定进行焊接工艺评定，并根据评定结果所编制的焊接工艺说明书、指导焊工严格进行培训，并进行焊工考试，考试合格方可上岗施焊。4．工程特点4。1 钛材熔点高、导热性差，焊接易过热导致晶粒粗大，降低接头性能,应控制焊接线能量.4.2 钛管施工防护要求高，焊接采纳高纯度惰性气体进行保护，施工现场保证清洁和无铁离子。5．施工要求5.1 钛管道预制及安装要求 钛管道加工及安装要求与一般工艺管线的加工和安装要求基本相同，特别强调以下几点：1）所有参加施工的人员必须认真阅图，熟悉管线的走向、材料选用、连接方式、安装位置及各种技术要求。2)管线在地面做好深度预制，核对施工图与施工现场后反复核算下料尺寸，避开预制尺寸与现场尺寸不符。所有与管廊碰头管线要现场实测。尽量减少高空固定焊，固定焊焊口要留有调整量,固定口所在位置要便于组对、焊接.3）用于钛管砂轮及切割工具应使用专用的砂轮...
