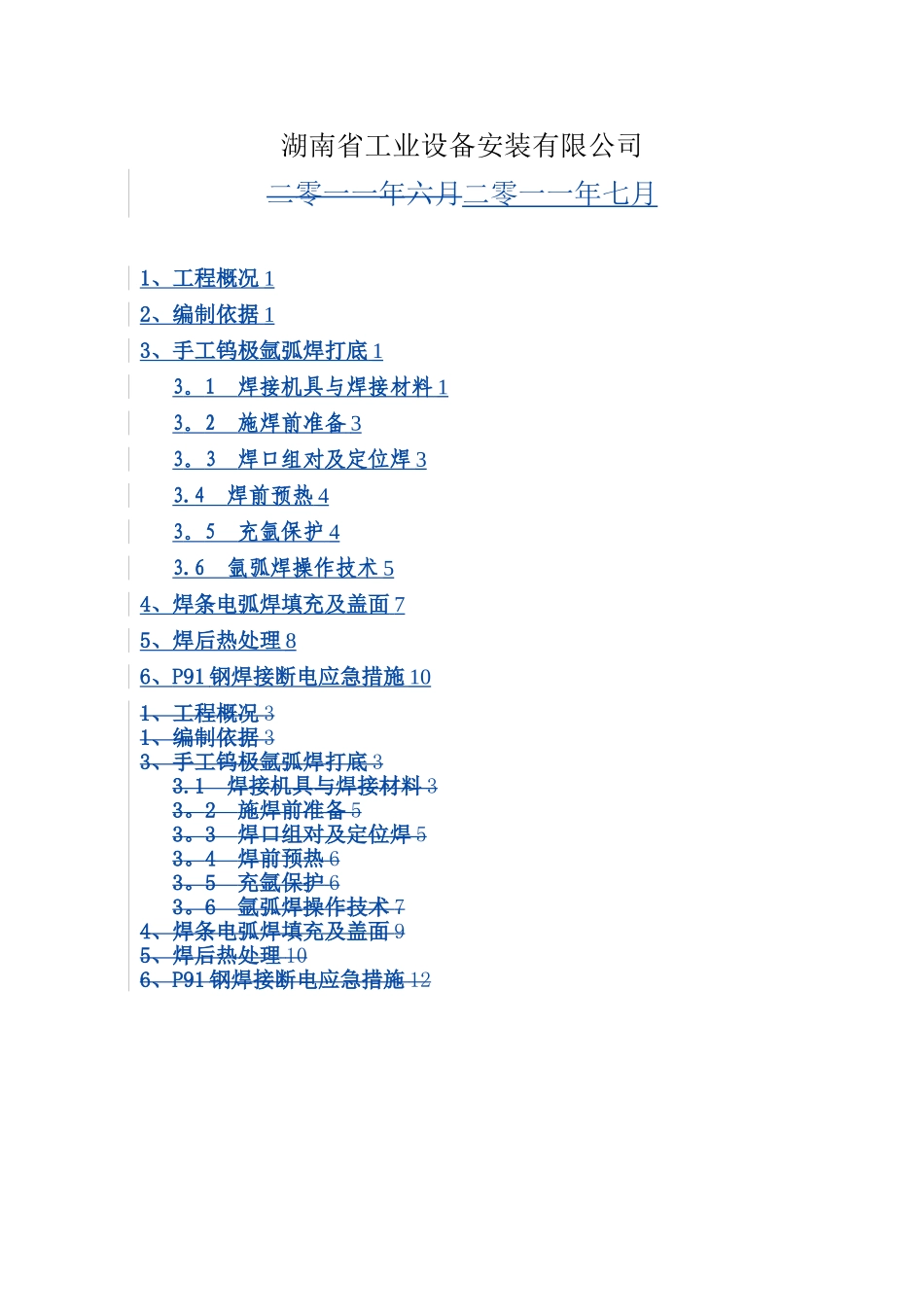

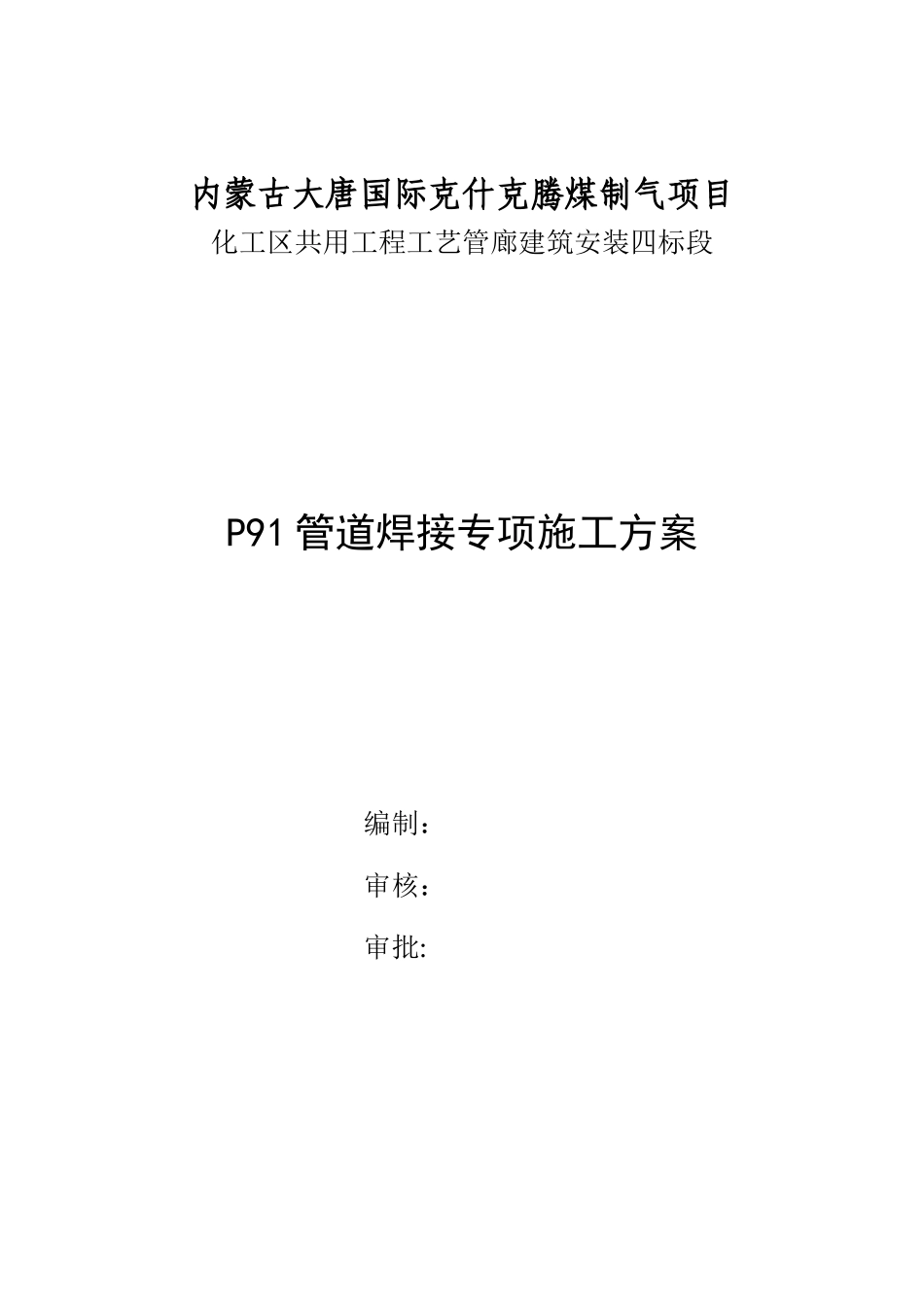

内蒙古大唐国际克什克腾煤制气项目化工区共用工程工艺管廊建筑安装四标段P91 管道焊接专项施工方案编制：审核：审批:湖南省工业设备安装有限公司二零一一年六月二零一一年七月1、工程概况 12、编制依据 13、手工钨极氩弧焊打底 13。1 焊接机具与焊接材料 13。2 施焊前准备 33。3 焊口组对及定位焊 33.4 焊前预热 43。5 充氩保护 43.6 氩弧焊操作技术 54、焊条电弧焊填充及盖面 75、焊后热处理 86、P91 钢焊接断电应急措施 101、工程概况 31、编制依据 33、手工钨极氩弧焊打底 33.1 焊接机具与焊接材料 33。2 施焊前准备 53。3 焊口组对及定位焊 53。4 焊前预热 63。5 充氩保护 63。6 氩弧焊操作技术 74、焊条电弧焊填充及盖面 95、焊后热处理 106、P91 钢焊接断电应急措施 121、工程概况内蒙古大唐国际克什克腾煤制气项目化工区公用工程工艺管廊建筑安装工程四标段工程。本工程采纳碎煤加压气化、低温甲醇洗净化、甲烷合成技术,年产 40 亿立方米天然气，通过长输管道向北京供应煤制天然气,缓解北京天然气短缺局面。本工程为内蒙古大唐国际克什克腾煤制气项目化工区公用工程工艺管廊建筑安装工程四标段,标段工程包括工艺管廊基础土建工程、钢结构安装及面漆喷涂、工艺管道除锈、喷砂、防腐以及管道的安装和保温、电缆桥架安装、系统管道吹扫、试压以及金属射线探伤等全部内容。根据设计说明该工程中有大量高温蒸汽管道，材质为P91。由于工程运行时，该管道将处于高温高压的工作状态,为确保管道工作安全,特编写此管道焊接施工方案以指导施工。2、编制依据本工程执行下列有关法律规范、规程但不限于以下法律规范、规程。a) 施工图纸以及施工图纸说明b) GB50235-2025 《工业金属管道工程施工及验收法律规范》c) GB50236—97 《现场设备,工业管道焊接工程施工及验收法律规范》d) HG/T20675—1990《化工企业静电接地设计规程》ed)SD340-89 《火力发电厂焊接工艺评定规程》fe）DL/T679—1999 《焊工技术考核规程》3、手工钨极氩弧焊打底3。1 焊接机具与焊接材料3.1。1 焊接 P91 钢的焊接设备，应选用焊接特性良好、稳定可靠的递变式或整流式焊机。其容量应能满足焊接法律规范参数的要求。3.1.2 氩弧焊工机具3。1.2.1 氩弧焊枪选用气冷式。3.1。2。2 氩气减压流量计选用气压稳定，调节灵活的表计,其产品质量和特性应符合国家标准。3。1.2。3 输送氩气的管线应选用质地柔软、耐磨和无裂痕的胶管,...
