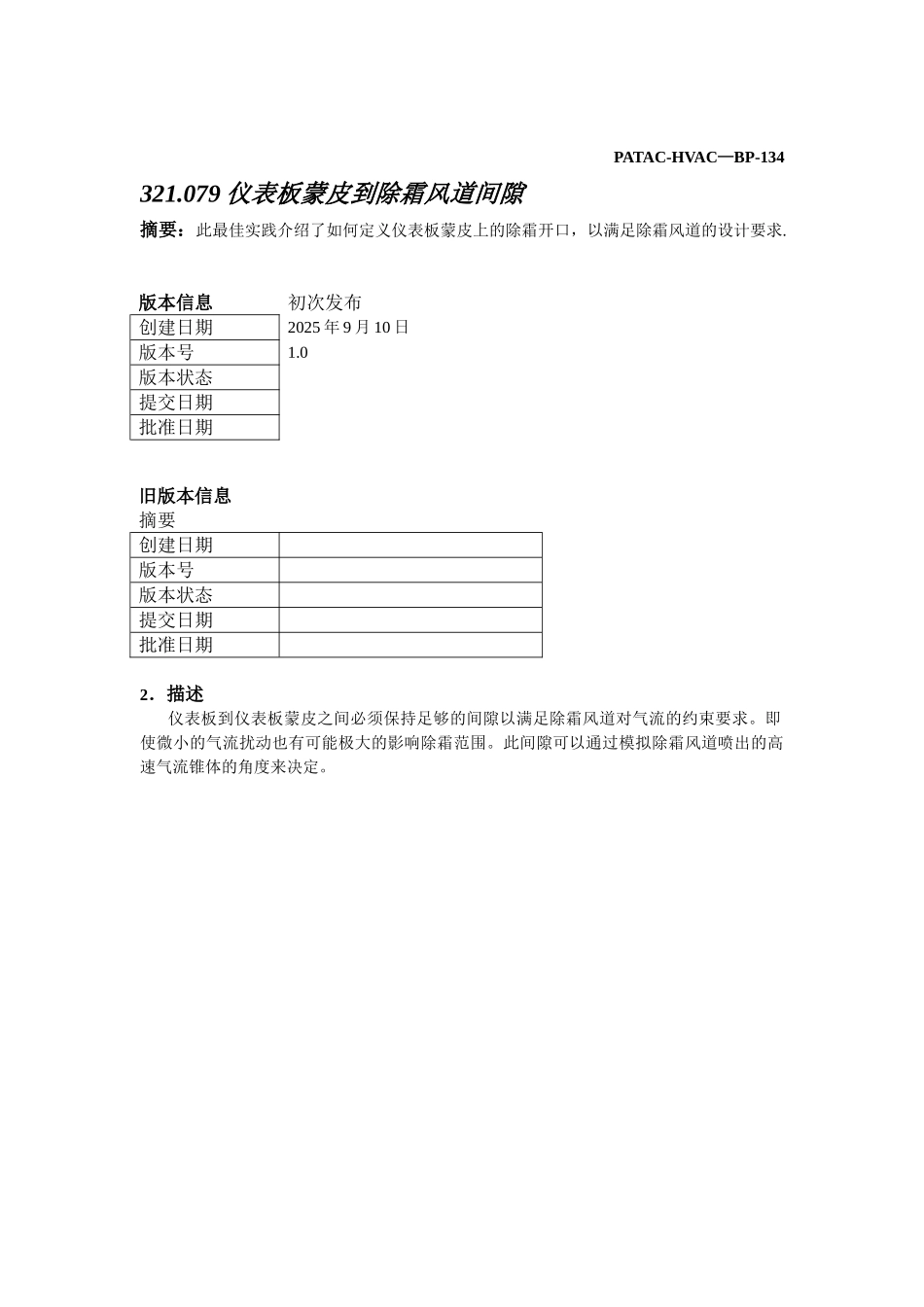

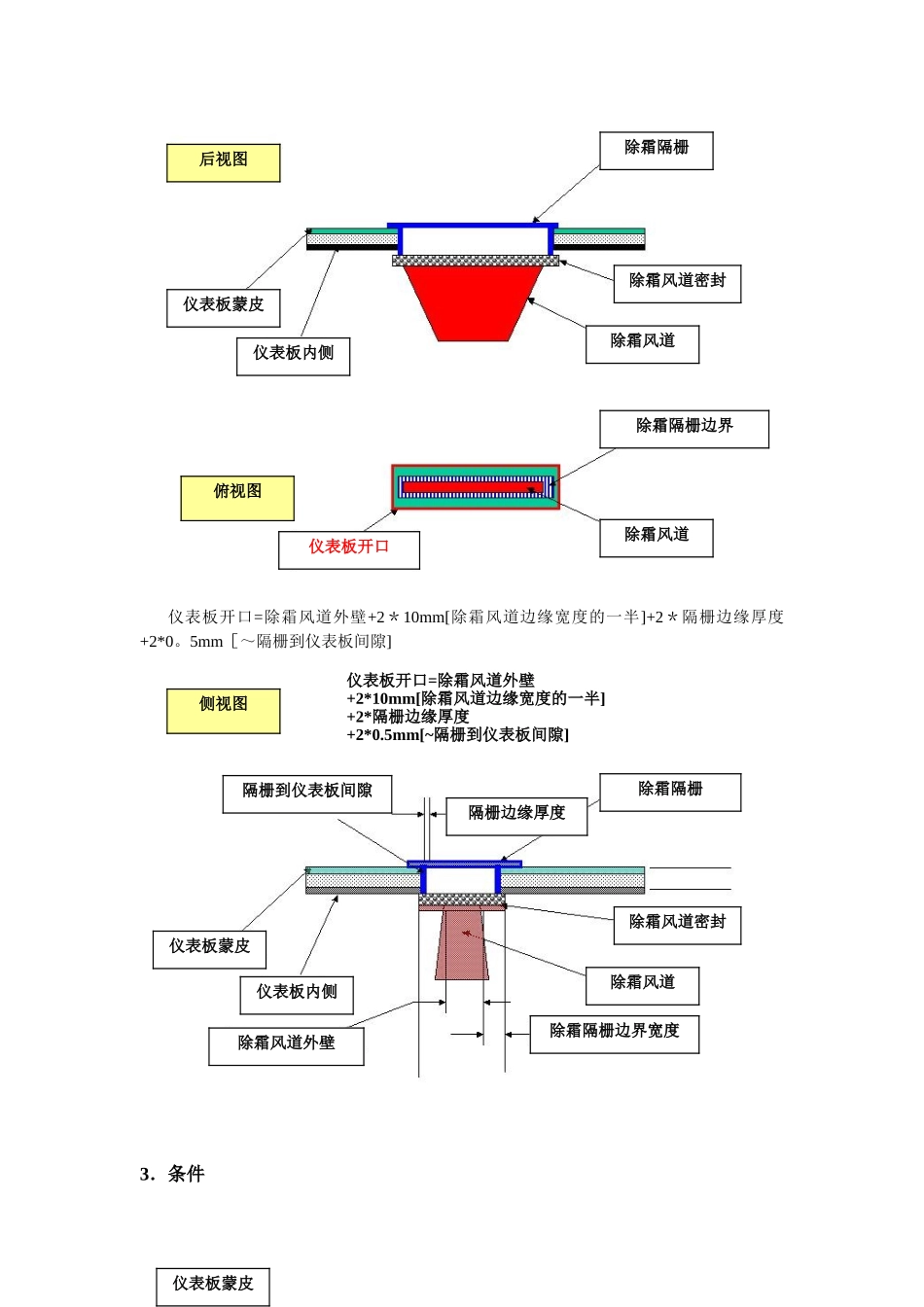

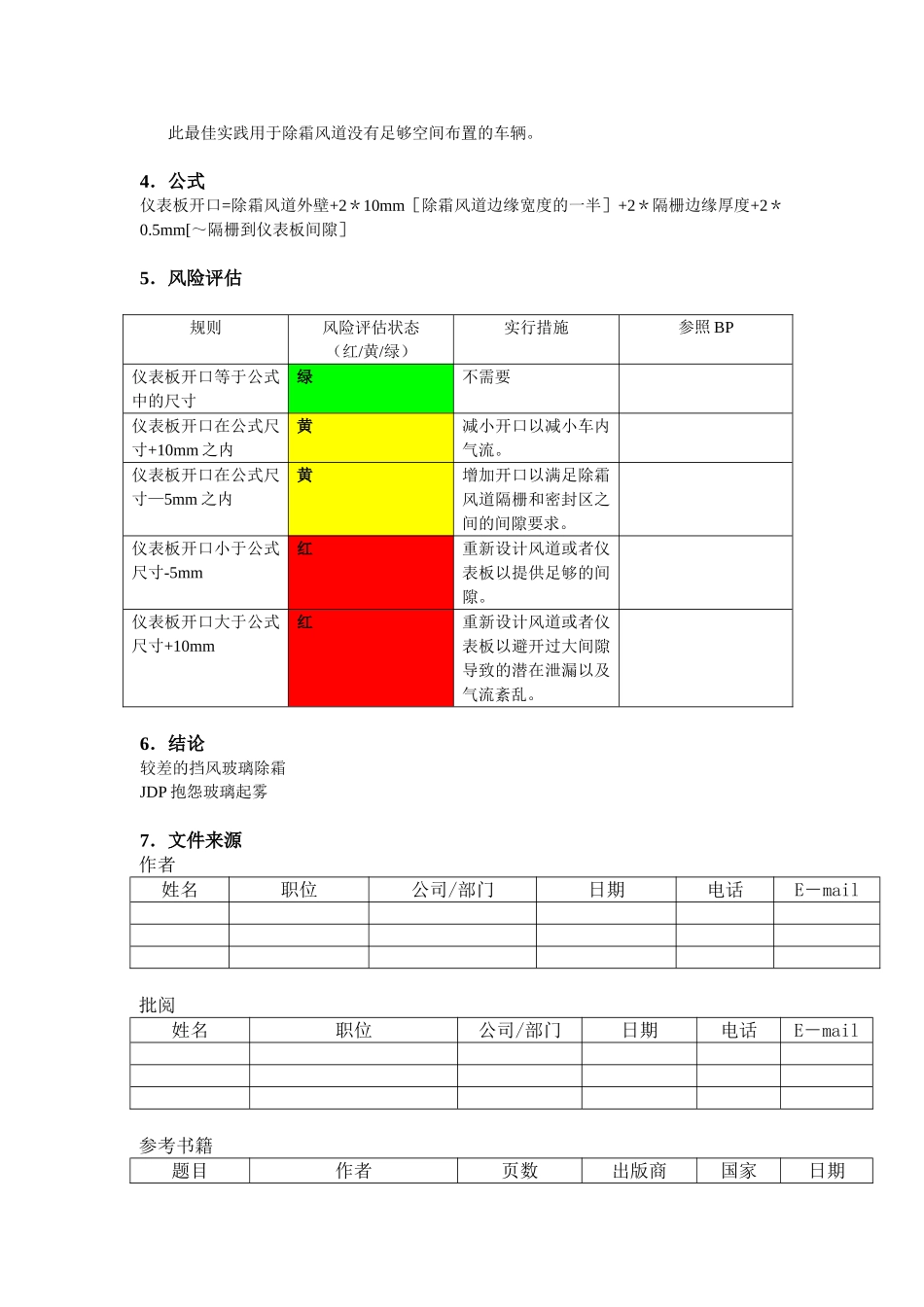

PATAC-HVAC—BP-134321.079 仪表板蒙皮到除霜风道间隙摘要：此最佳实践介绍了如何定义仪表板蒙皮上的除霜开口，以满足除霜风道的设计要求.版本信息初次发布创建日期2025 年 9 月 10 日版本号1.0版本状态提交日期批准日期旧版本信息摘要创建日期版本号版本状态提交日期批准日期2．描述仪表板到仪表板蒙皮之间必须保持足够的间隙以满足除霜风道对气流的约束要求。即使微小的气流扰动也有可能极大的影响除霜范围。此间隙可以通过模拟除霜风道喷出的高速气流锥体的角度来决定。仪表板开口=除霜风道外壁+2＊10mm[除霜风道边缘宽度的一半]+2＊隔栅边缘厚度+2*0。5mm［～隔栅到仪表板间隙]3．条件后视图除霜隔栅仪表板蒙皮仪表板内侧除霜风道除霜风道密封俯视图仪表板开口除霜隔栅边界除霜风道仪表板开口=除霜风道外壁+2*10mm[除霜风道边缘宽度的一半]+2*隔栅边缘厚度+2*0.5mm[~隔栅到仪表板间隙]侧视图隔栅到仪表板间隙隔栅边缘厚度除霜隔栅仪表板蒙皮仪表板内侧仪表板蒙皮除霜风道外壁除霜隔栅边界宽度除霜风道除霜风道密封此最佳实践用于除霜风道没有足够空间布置的车辆。4．公式仪表板开口=除霜风道外壁+2＊10mm［除霜风道边缘宽度的一半］+2＊隔栅边缘厚度+2＊0.5mm[～隔栅到仪表板间隙］5．风险评估规则风险评估状态（红/黄/绿）实行措施参照 BP仪表板开口等于公式中的尺寸绿不需要仪表板开口在公式尺寸+10mm 之内黄减小开口以减小车内气流。仪表板开口在公式尺寸—5mm 之内黄增加开口以满足除霜风道隔栅和密封区之间的间隙要求。仪表板开口小于公式尺寸-5mm红重新设计风道或者仪表板以提供足够的间隙。仪表板开口大于公式尺寸+10mm红重新设计风道或者仪表板以避开过大间隙导致的潜在泄漏以及气流紊乱。6．结论较差的挡风玻璃除霜JDP 抱怨玻璃起雾7．文件来源作者姓名职位公司/部门日期电话E－mail批阅姓名职位公司/部门日期电话E－mail参考书籍题目作者页数出版商国家日期Internet参考题目网址日期8．关键字9. 相关领域领域保真度□ 装配 □ 立法 □ 工程□ 科学来历□ 构造□ 实验 □ 法律□ 启发□ 其他 □ 知识□ 服务□ 造型 □ VOC10.导航导航结构分支号码分支名称11. 举例12。支持数据Lesson Learn参考书籍题目作者页数出版商国家日期Internet参考题目网址日期13。 批准版本号姓名职位日期
