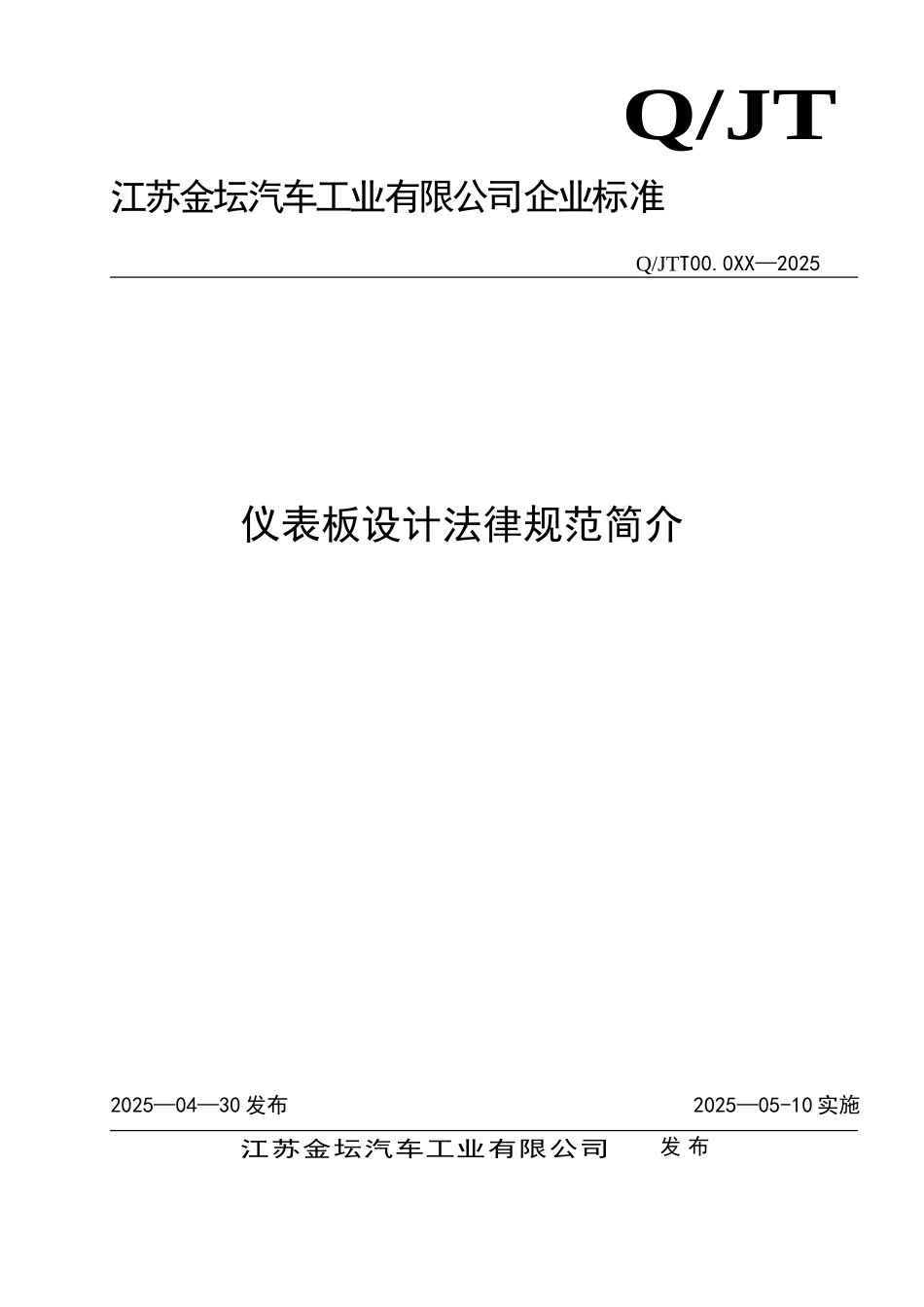

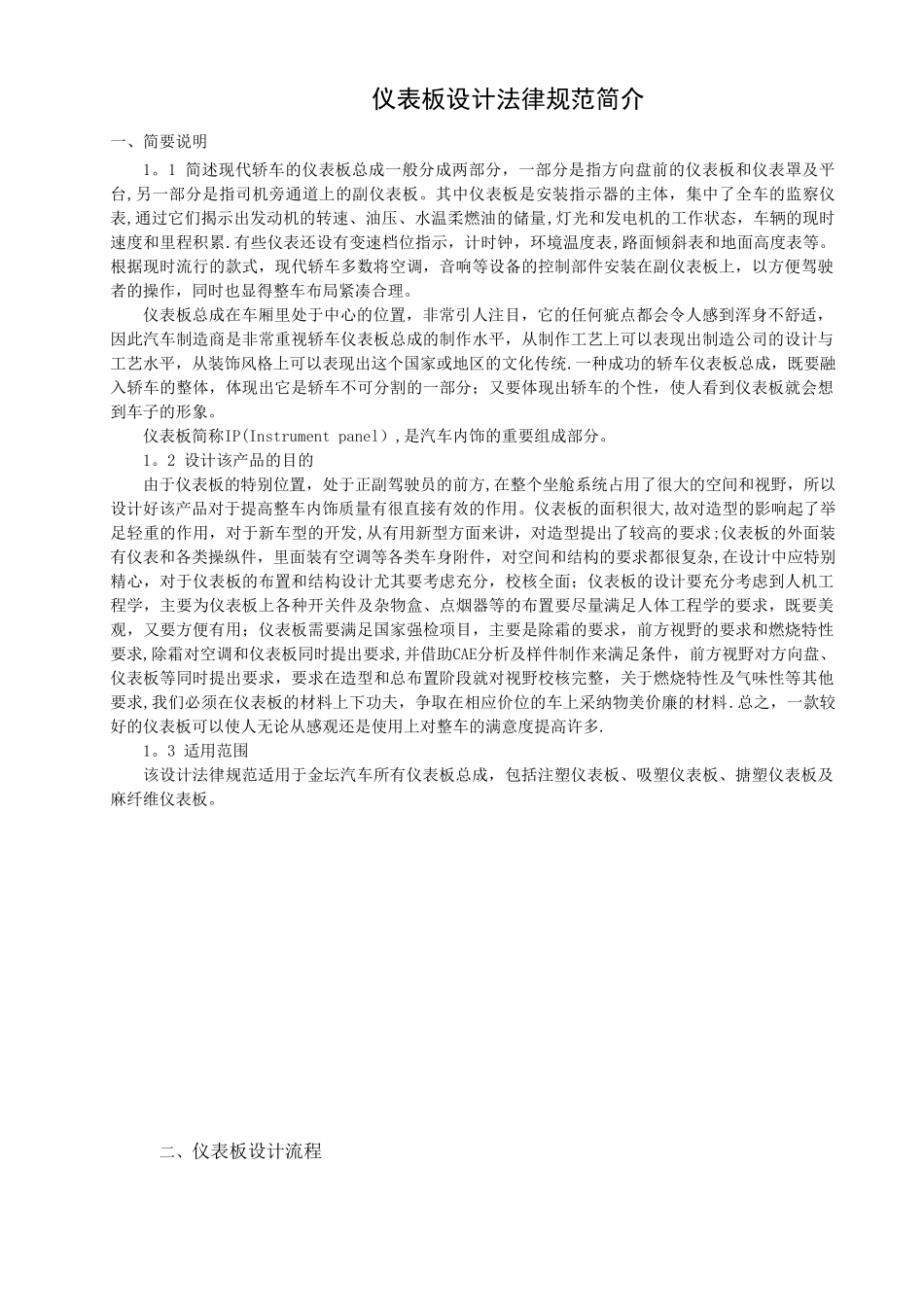

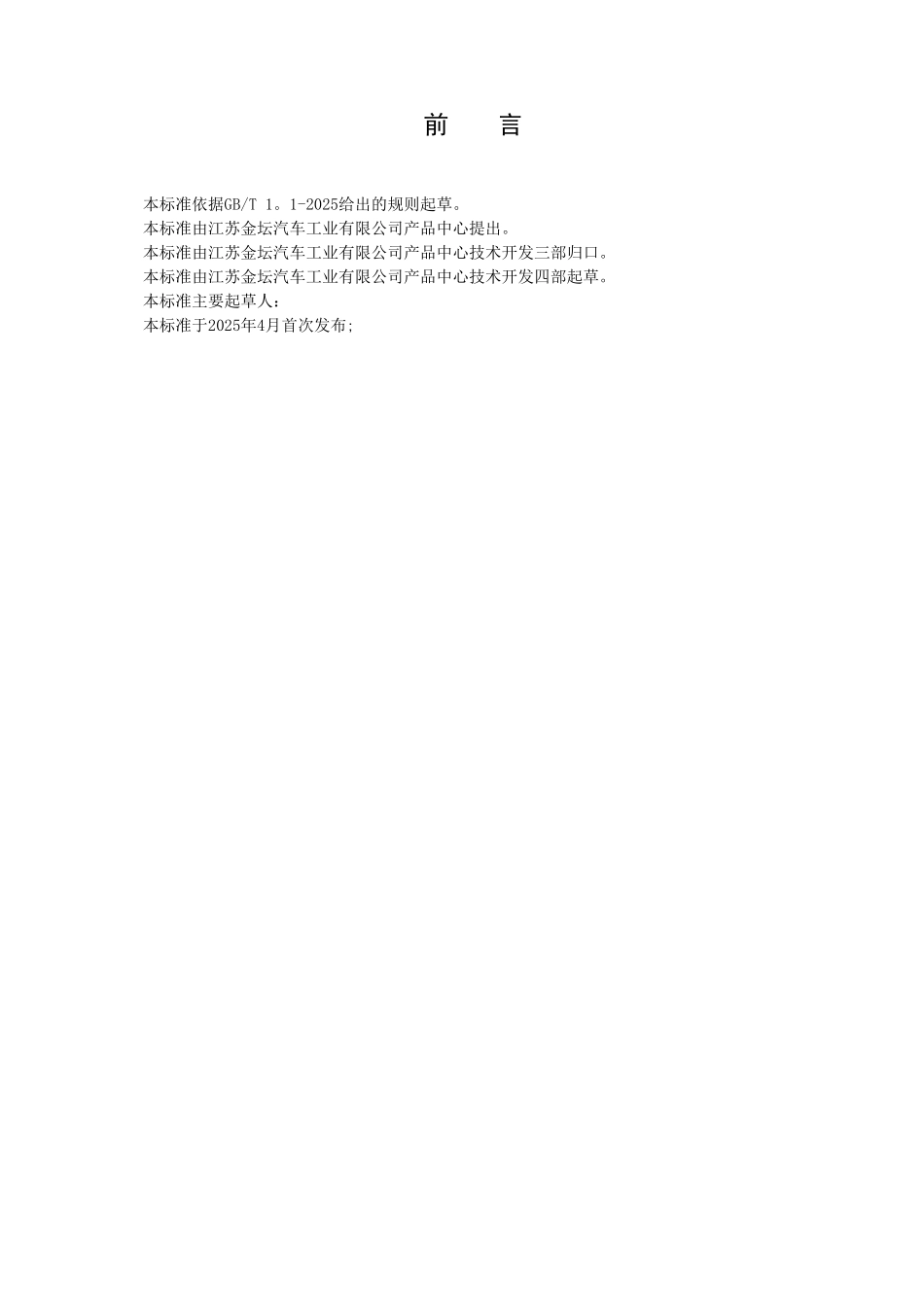

Q/JT江苏金坛汽车工业有限公司企业标准Q/JTT00.0XX—2025 仪表板设计法律规范简介2025—04—30 发布2025—05-10 实施江苏金坛汽车工业有限公司 发 布前 言本标准依据GB/T 1。1-2025给出的规则起草。本标准由江苏金坛汽车工业有限公司产品中心提出。本标准由江苏金坛汽车工业有限公司产品中心技术开发三部归口。本标准由江苏金坛汽车工业有限公司产品中心技术开发四部起草。本标准主要起草人：本标准于2025年4月首次发布;仪表板设计法律规范简介一、简要说明1。1 简述现代轿车的仪表板总成一般分成两部分，一部分是指方向盘前的仪表板和仪表罩及平台,另一部分是指司机旁通道上的副仪表板。其中仪表板是安装指示器的主体，集中了全车的监察仪表,通过它们揭示出发动机的转速、油压、水温柔燃油的储量,灯光和发电机的工作状态，车辆的现时速度和里程积累.有些仪表还设有变速档位指示，计时钟，环境温度表,路面倾斜表和地面高度表等。根据现时流行的款式，现代轿车多数将空调，音响等设备的控制部件安装在副仪表板上，以方便驾驶者的操作，同时也显得整车布局紧凑合理。仪表板总成在车厢里处于中心的位置，非常引人注目，它的任何疵点都会令人感到浑身不舒适，因此汽车制造商是非常重视轿车仪表板总成的制作水平，从制作工艺上可以表现出制造公司的设计与工艺水平，从装饰风格上可以表现出这个国家或地区的文化传统.一种成功的轿车仪表板总成，既要融入轿车的整体，体现出它是轿车不可分割的一部分；又要体现出轿车的个性，使人看到仪表板就会想到车子的形象。仪表板简称IP(Instrument panel）,是汽车内饰的重要组成部分。1。2 设计该产品的目的由于仪表板的特别位置，处于正副驾驶员的前方,在整个坐舱系统占用了很大的空间和视野，所以设计好该产品对于提高整车内饰质量有很直接有效的作用。仪表板的面积很大,故对造型的影响起了举足轻重的作用，对于新车型的开发,从有用新型方面来讲，对造型提出了较高的要求;仪表板的外面装有仪表和各类操纵件，里面装有空调等各类车身附件，对空间和结构的要求都很复杂,在设计中应特别精心，对于仪表板的布置和结构设计尤其要考虑充分，校核全面；仪表板的设计要充分考虑到人机工程学，主要为仪表板上各种开关件及杂物盒、点烟器等的布置要尽量满足人体工程学的要求，既要美观，又要方便有用；仪表板需要满足国家强检项目，主要是除霜的要求，前方视野的要求和燃烧特性要求,除霜对空调和仪表板同时提出要...
