第六章-风速、风道及风口设计

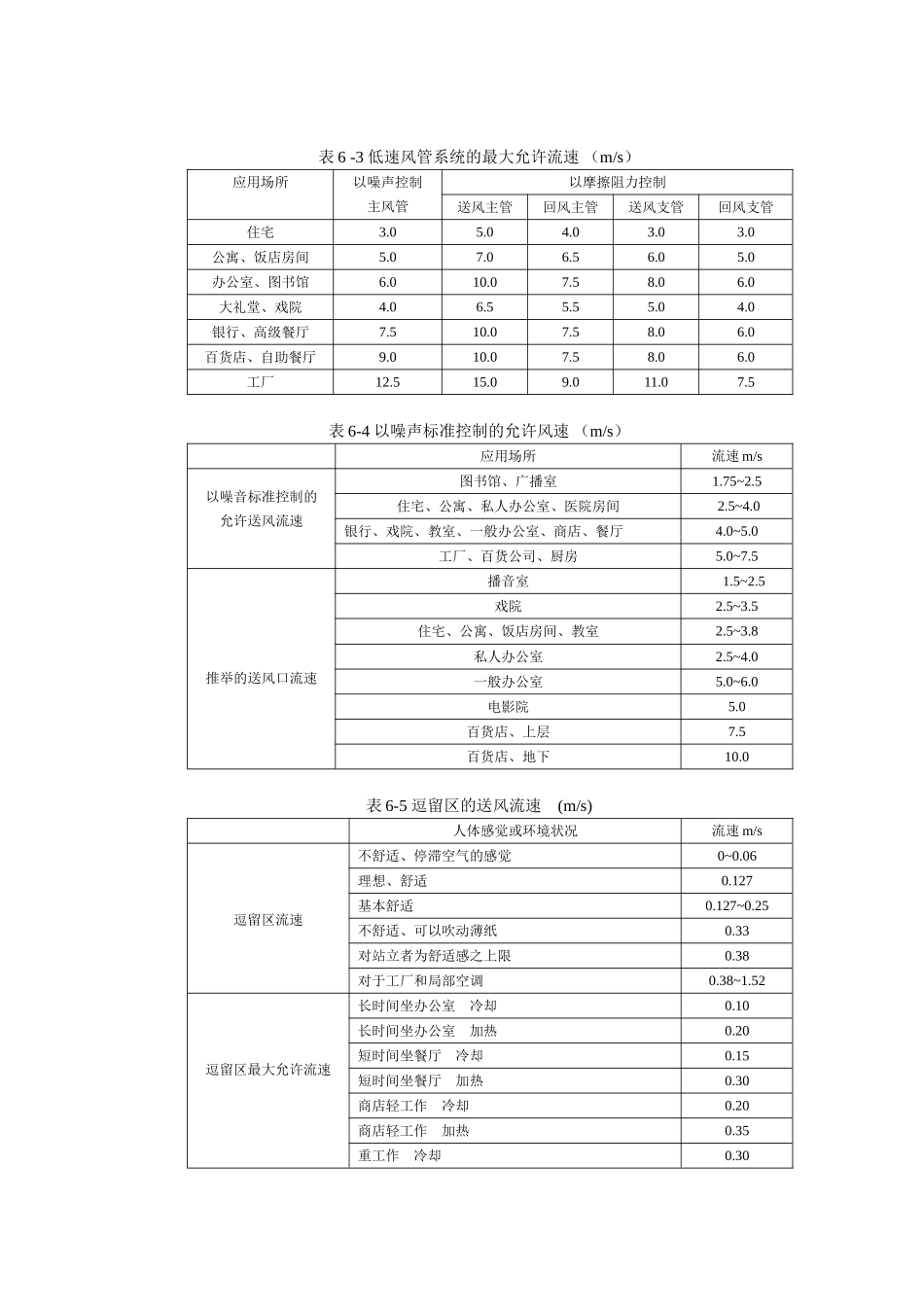

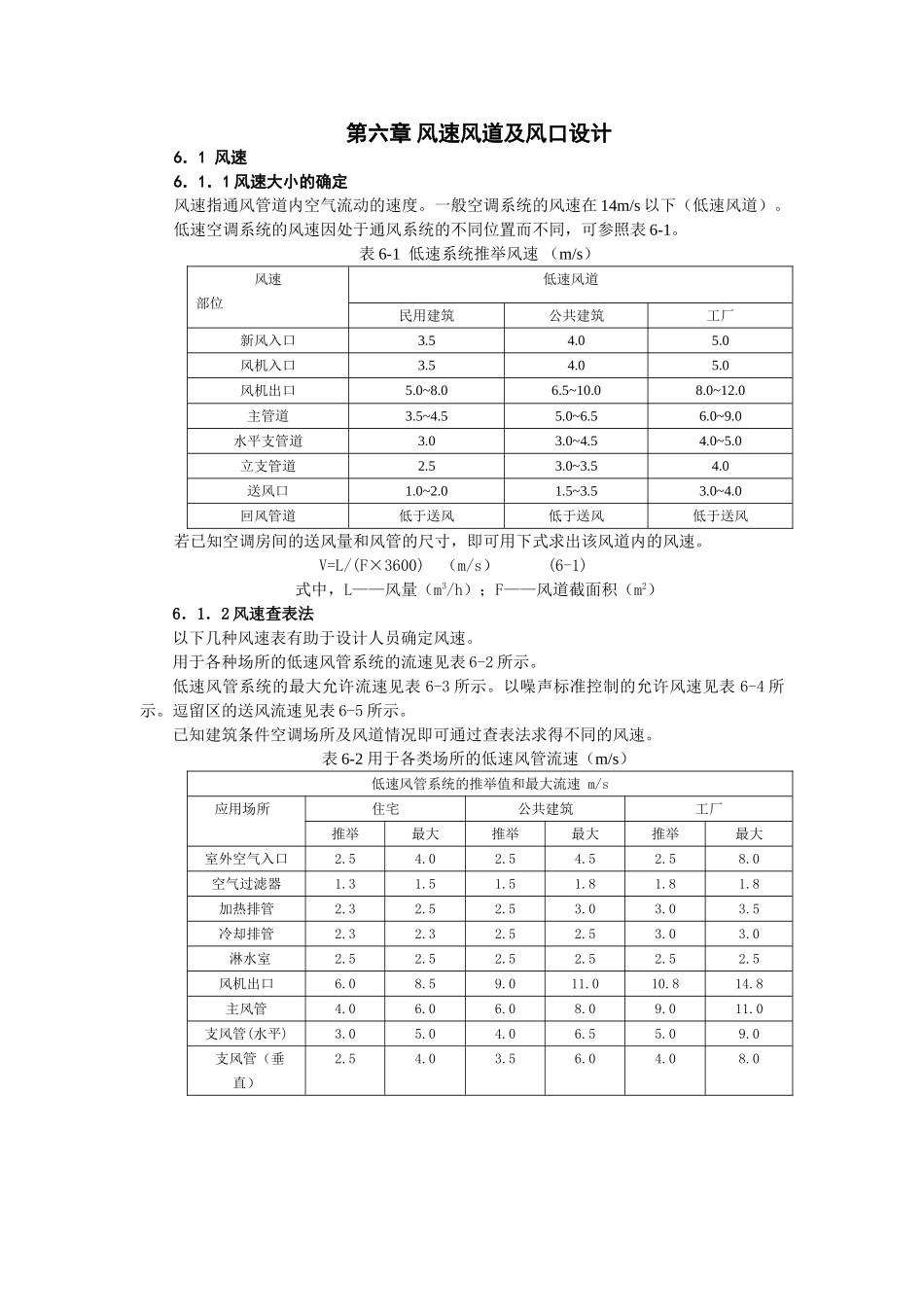

第六章 风速风道及风口设计6．1 风速6．1．1 风速大小的确定风速指通风管道内空气流动的速度。一般空调系统的风速在 14m/s 以下（低速风道）。低速空调系统的风速因处于通风系统的不同位置而不同，可参照表 6-1。表 6-1 低速系统推举风速 （m/s）风速部位低速风道民用建筑公共建筑工厂新风入口3.54.05.0风机入口3.54.05.0风机出口5.0~8.06.5~10.08.0~12.0主管道3.5~4.55.0~6.56.0~9.0水平支管道3.03.0~4.54.0~5.0立支管道2.53.0~3.54.0送风口1.0~2.01.5~3.53.0~4.0回风管道低于送风低于送风低于送风若已知空调房间的送风量和风管的尺寸，即可用下式求出该风道内的风速。V=L/(F×3600) （m/s） (6-1)式中，L——风量（m3/h）；F——风道截面积（m2）6．1．2 风速查表法以下几种风速表有助于设计人员确定风速。用于各种场所的低速风管系统的流速见表 6-2 所示。低速风管系统的最大允许流速见表 6-3 所示。以噪声标准控制的允许风速见表 6-4 所示。逗留区的送风流速见表 6-5 所示。已知建筑条件空调场所及风道情况即可通过查表法求得不同的风速。表 6-2 用于各类场所的低速风管流速（m/s）低速风管系统的推举值和最大流速 m/s应用场所住宅公共建筑工厂推举最大推举最大推举最大室外空气入口2.54.02.54.52.58.0空气过滤器1.31.51.51.81.81.8加热排管2.32.52.53.03.03.5冷却排管2.32.32.52.53.03.0 淋水室2.52.52.52.52.52.5风机出口6.08.59.011.010.814.8主风管 4.06.06.08.09.011.0支风管(水平)3.05.04.06.55.09.0 支风管（垂直）2.54.03.56.04.08.0表 6 -3 低速风管系统的最大允许流速 （m/s）应用场所以噪声控制主风管以摩擦阻力控制送风主管回风主管送风支管回风支管住宅3.05.04.03.03.0公寓、饭店房间5.07.06.56.05.0办公室、图书馆6.010.07.58.06.0大礼堂、戏院4.06.55.55.04.0银行、高级餐厅7.510.07.58.06.0百货店、自助餐厅9.010.07.58.06.0工厂12.515.09.011.07.5表 6-4 以噪声标准控制的允许风速 （m/s）应用场所流速 m/s以噪音标准控制的允许送风流速图书馆、广播室1.75~2.5住宅、公寓、私人办公室、医院房间 2.5~4.0银行、戏院、教室、一般办公室、商店、餐厅4.0~5.0工厂、百货公司、厨房5.0~7.5 推举的送风口流速播音室 1.5~2.5戏院2.5~3.5住宅、公寓、饭店房间、教室2.5~3.8私人办公室2.5~4.0一般办公室5.0~6.0电影院5.0百货店、上层7.5百货店、地下10.0表 6-5 逗留区的送风流速 (m/s)人体感觉...
