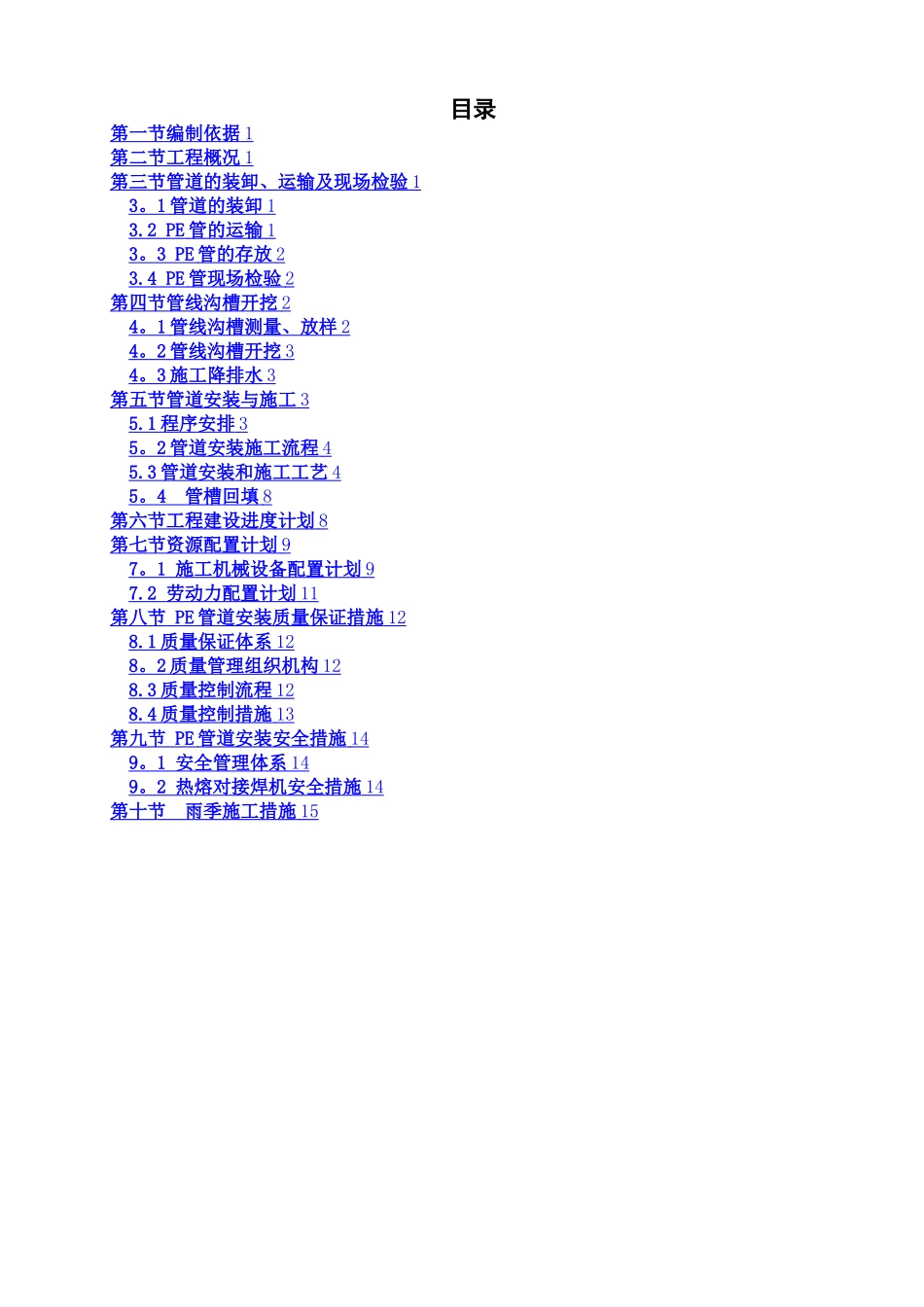

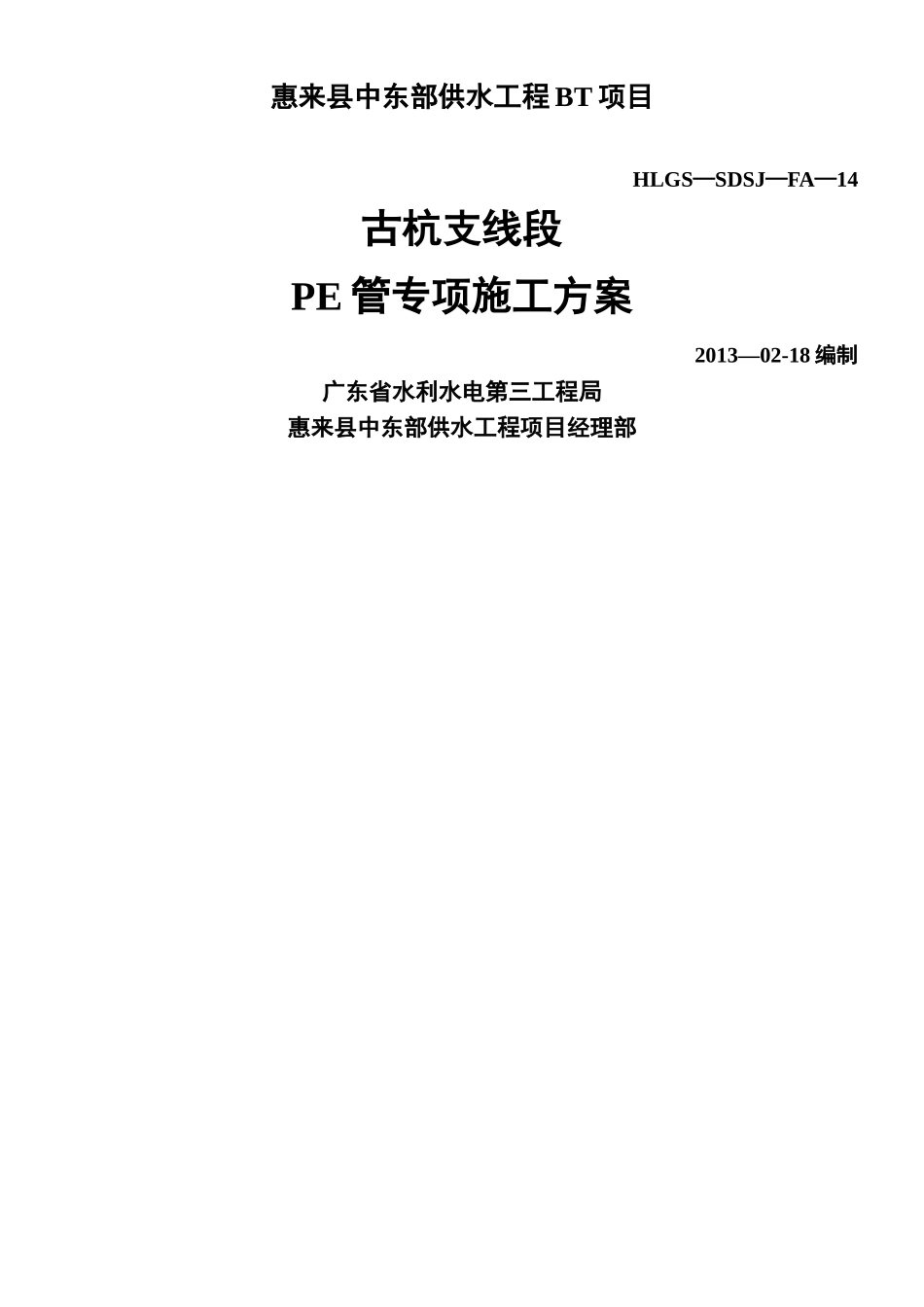

惠来县中东部供水工程 BT 项目 HLGS—SDSJ—FA—14古杭支线段PE 管专项施工方案2013—02-18 编制广东省水利水电第三工程局惠来县中东部供水工程项目经理部编制:审核:批准：目录第一节编制依据 1 第二节工程概况 1 第三节管道的装卸、运输及现场检验 1 3 。 1 管道的装卸 1 3.2 PE 管的运输 1 3 。 3 PE 管的存放 2 3.4 PE 管现场检验 2 第四节管线沟槽开挖 2 4 。 1 管线沟槽测量、放样 2 4 。 2 管线沟槽开挖 3 4 。 3 施工降排水 3 第五节管道安装与施工 3 5.1 程序安排 3 5 。 2 管道安装施工流程 4 5.3 管道安装和施工工艺 4 5 。 4 管槽回填 8 第六节工程建设进度计划 8 第七节资源配置计划 9 7 。 1 施工机械设备配置计划 9 7.2 劳动力配置计划 11 第八节 PE 管道安装质量保证措施 12 8.1 质量保证体系 12 8 。 2 质量管理组织机构 12 8.3 质量控制流程 12 8.4 质量控制措施 13 第九节 PE 管道安装安全措施 14 9 。 1 安全管理体系 14 9 。 2 热熔对接焊机安全措施 14 第十节 雨季施工措施 15 第一节 编制依据（1)《水利水电工程施工组织设计法律规范》(SL303—2025）；(2)《给水排水管道工程施工及验收法律规范》（GB 50268-2025）；(3)《惠来县中东部供水工程 BT 项目设计图纸》；（4）《惠来县中东部供水工程 BT 项目施工组织设计》。第二节 工程概况惠来县中东部供水工程是为了解决惠来县中东部乡镇的缺水问题，适应惠来县经济进展需要，促进水资源合理利用的引水工程.以邦山水闸和石榴潭水库为水源,交水点为惠来县中部的惠城第四水厂、东福水厂和东部的古杭水库、葫芦潭水库及顶溪水库。线路总长 45。6km，其中隧洞长 3km，埋地管道长 42。6km。按 2025 年水平年设计，设计调水流量为 3。75m3/s，多年平均调水量约 7682 万 m3.华湖加压泵站至古杭水库段，主管材为 PE 管，型号为 PE100 级，dn900，起讫桩号为 G0+000~G3+114。620，管线全长 3114.62m,其中在桩号 G0+090~G0+123 处为跨河段。第三节 管道的装卸、运输及现场检验3。1 管道的装卸装卸管道的起重机必须具有一定的强度，严禁超负荷或在不稳定的工况下进行起吊装卸，管子起吊采纳兜身吊带或专用的起吊工具，严禁采纳穿心吊，起吊索具用柔性材料包裹，避开碰损管子。装卸过程始终保持轻装轻放的原则，严禁溜放或用推土机、叉车等...
