PE管道焊接专项方案VIP专享

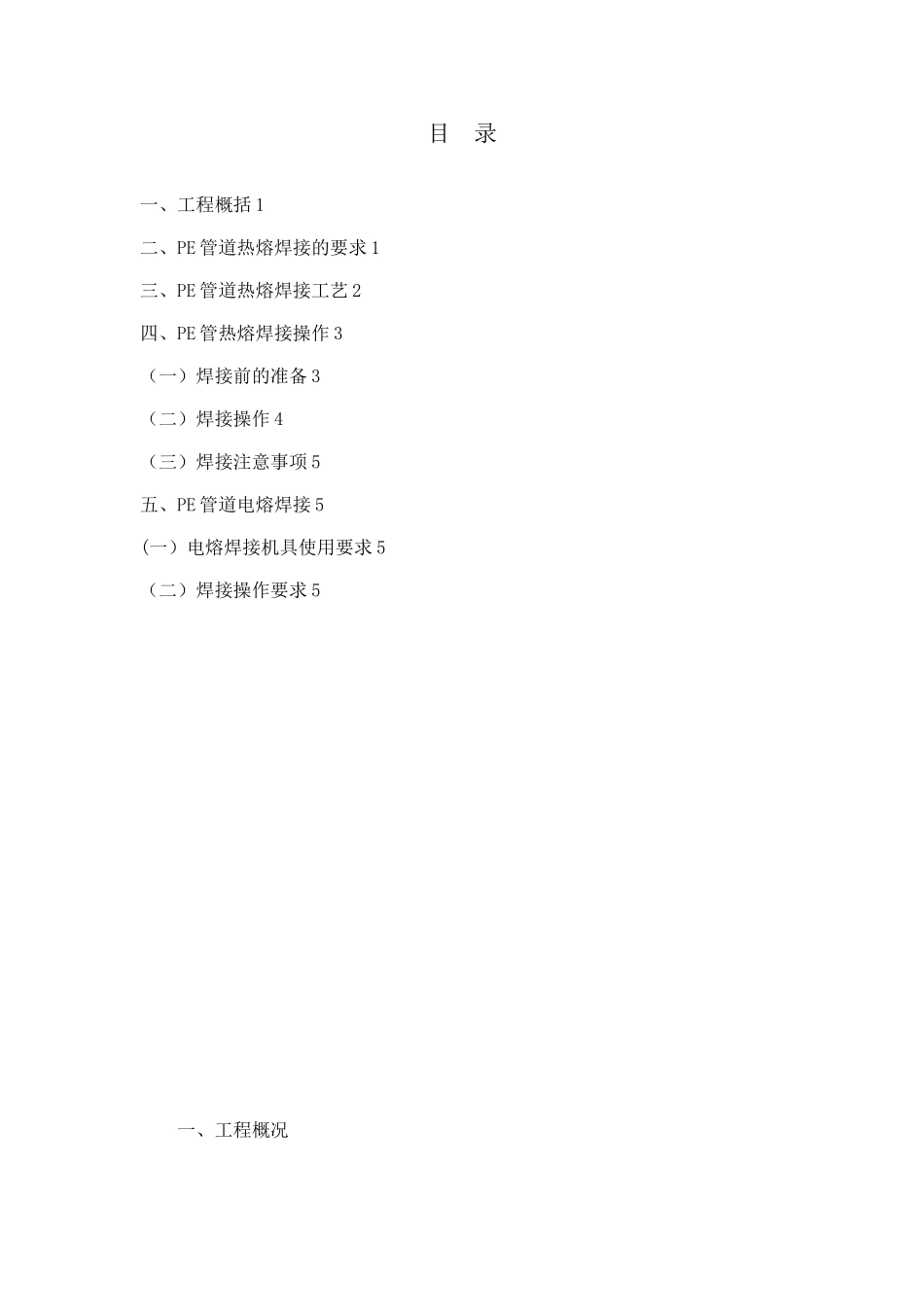

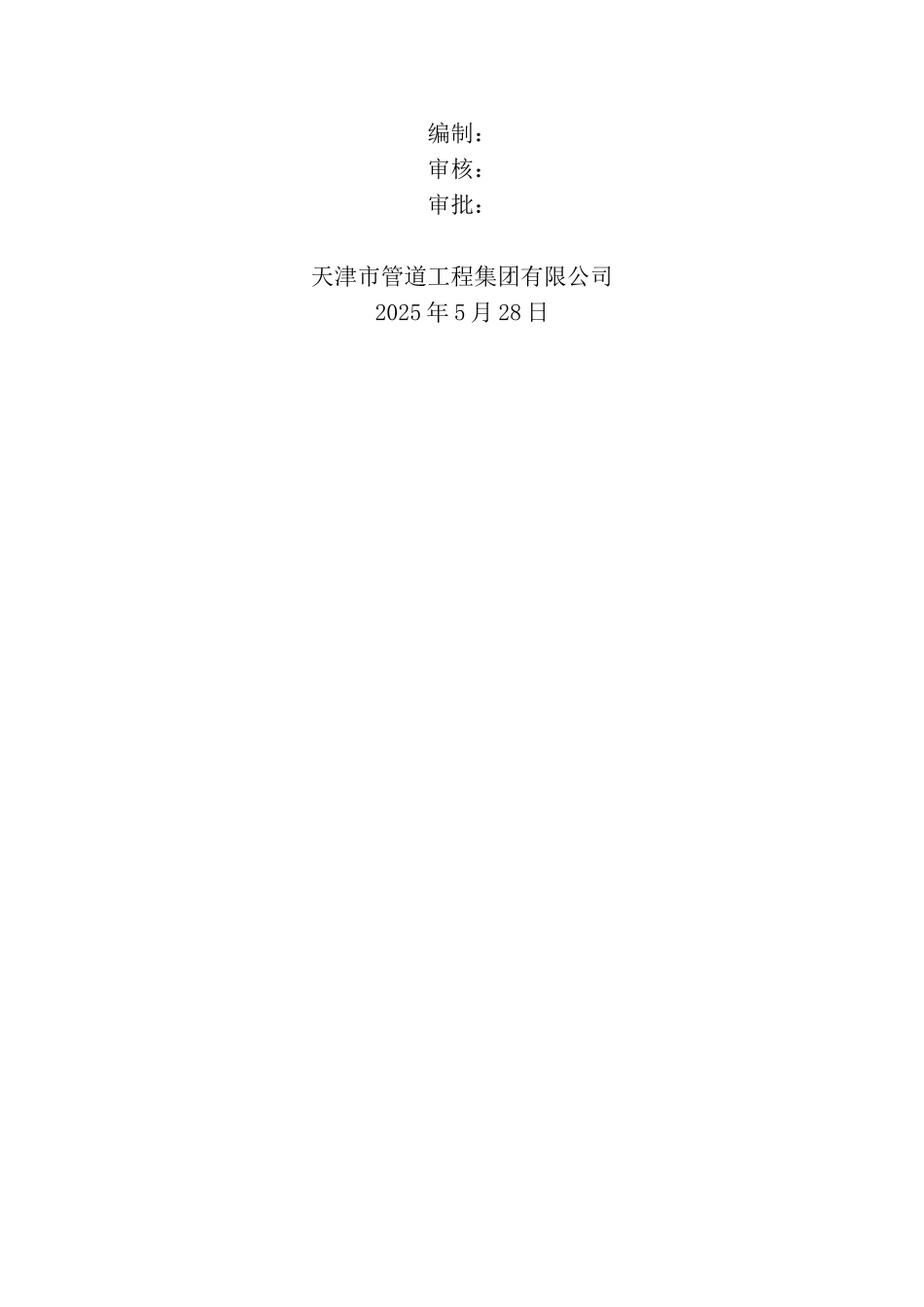

瑞安市天然气利用工程（一期）Ⅱ标段PE管道焊接施工方案编制：审核：审批：天津市管道工程集团有限公司2025 年 5 月 28 日目 录一、工程概括 1二、PE 管道热熔焊接的要求 1三、PE 管道热熔焊接工艺 2四、PE 管热熔焊接操作 3（一）焊接前的准备 3（二）焊接操作 4（三）焊接注意事项 5五、PE 管道电熔焊接 5(一）电熔焊接机具使用要求 5（二）焊接操作要求 5一、工程概况瑞安市天然气利用工程（一期）Ⅱ标段工程共分五个管段，分别为：滨海大道、前池路段、兴发路段、新华西路和环镇西路。全线共计 13.292 公里，管材采纳 De250PE 实壁管(SDR11 级别，PE80）。其中开槽施工管线有 5276 米，定向钻牵引施工有 7711 米。本工程把对 PE 管的焊接作为特别施工过程,为保证 PE 管道施工质量和进度特指定本施工方案。二、PE 管道热熔焊接的要求:1、专用的热熔对接机具。2、查有无产品出厂合格证，并索要出厂检验报告；3、于同种牌号、材质的管材与管材，管材与管件连接。性能相似，不同牌号材质的连接需试验验证.4、冷气候（—5 度以下）和风力大于 5 级的环境下进行连接操作时，应实行保护措施,或调整连接工艺。三、PE 管道热熔焊接工艺1、温度确定聚乙烯管材对接焊的最佳焊接温度为 200～230℃，一般生产厂家确定为210±10℃；是聚乙烯材料的加工温度，在材料粘流态转化温度之上，只有在这种条件下,聚乙烯产生熔融流动，聚合物的大分子才能进行相互扩散形成缠绕，得到最大的强度和高质量的焊接结果；实践证明，温度低于 180℃，即使加热时间长,也不能达到质量好的焊接结果。假如温度过高,将有可能激活分子链中的 C 键与氧发生反应，使材料降解，聚乙烯材料将受到氧化破坏。析出挥发性的物质和气体，材料结构发生变化,生成不饱和烃,出现杂质，从而使焊接质量降低。2、时间的确定·加热时间的确定：焊接端面平整后 10×壁厚（mm）秒。加热时间的长短,决定焊接的质量;是否能将温度均匀传递到焊接面及一定的深度，在转换的阶段保持最佳的焊接温度。管端面熔化的最佳时间，是随着需要加热的面积增大而增大的，更重要的是对流和辐射传播的能量,会随着管壁厚度的增加而减小。管端面的不平度，造成热量的传递不均匀，窝藏空气，产生气孔，最终影响焊接质量，所以需要和压力密切的配合，在加热的同时施加一定的压力，平整焊接面，促进塑化,形成理想的焊接面进行热传递，然后降压吸热。¸切换时间的确定：10 秒内尽可...
