PE给水工程施工组织设计VIP专享

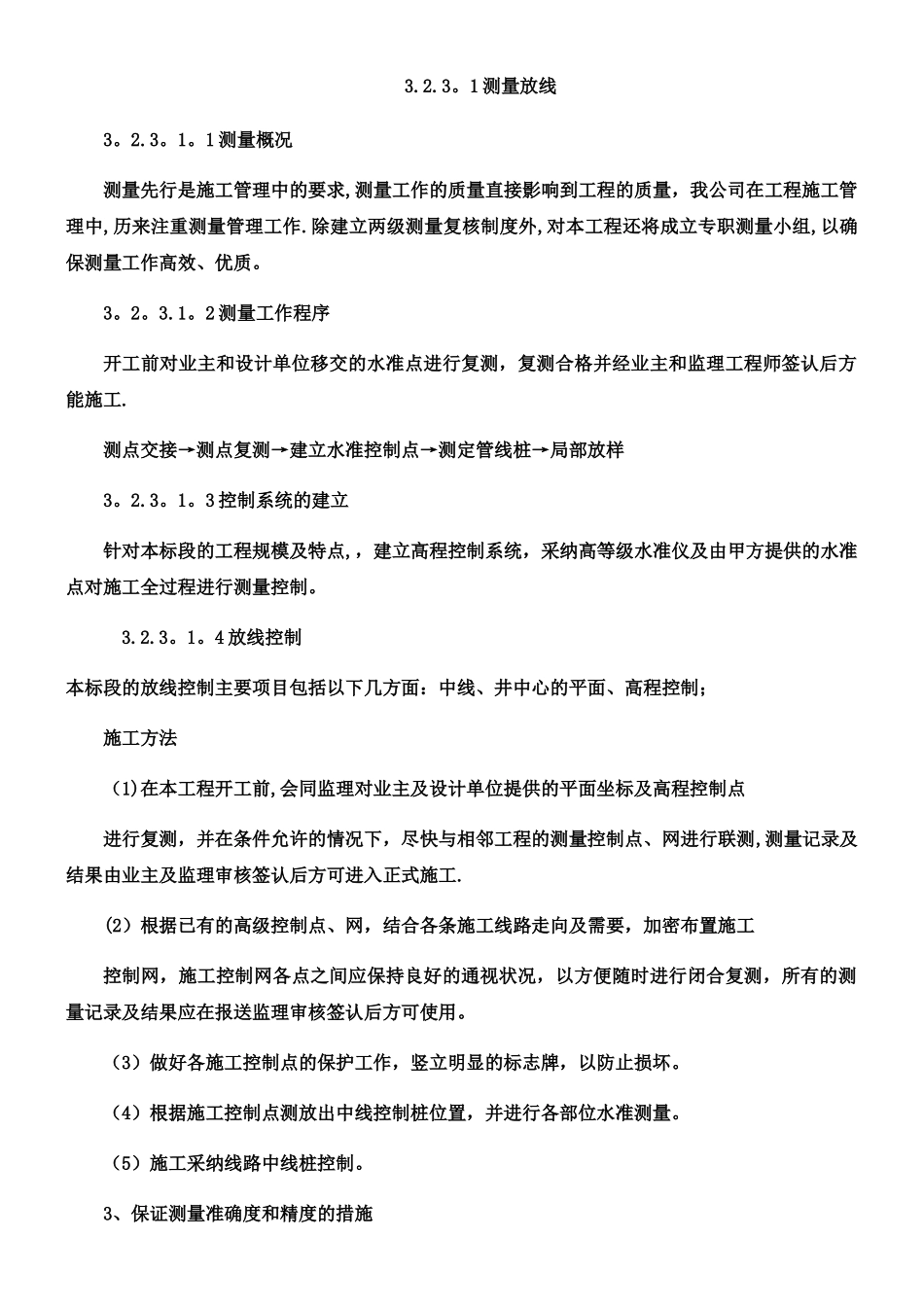

3.2.3。1 测量放线3。2.3。1。1 测量概况 测量先行是施工管理中的要求,测量工作的质量直接影响到工程的质量，我公司在工程施工管理中,历来注重测量管理工作.除建立两级测量复核制度外,对本工程还将成立专职测量小组,以确保测量工作高效、优质。 3。2。3.1。2 测量工作程序 开工前对业主和设计单位移交的水准点进行复测，复测合格并经业主和监理工程师签认后方能施工. 测点交接→测点复测→建立水准控制点→测定管线桩→局部放样3。2.3。1。3 控制系统的建立 针对本标段的工程规模及特点,，建立高程控制系统，采纳高等级水准仪及由甲方提供的水准点对施工全过程进行测量控制。 3.2.3。1。4 放线控制 本标段的放线控制主要项目包括以下几方面：中线、井中心的平面、高程控制； 施工方法 （1)在本工程开工前,会同监理对业主及设计单位提供的平面坐标及高程控制点进行复测，并在条件允许的情况下，尽快与相邻工程的测量控制点、网进行联测,测量记录及结果由业主及监理审核签认后方可进入正式施工. (2）根据已有的高级控制点、网，结合各条施工线路走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。 （3）做好各施工控制点的保护工作，竖立明显的标志牌，以防止损坏。 （4）根据施工控制点测放出中线控制桩位置，并进行各部位水准测量。 （5）施工采纳线路中线桩控制。 3、保证测量准确度和精度的措施 （1)施工中应尽量保护所有标志，对施工中不移动的中桩及距中级较近的中线水24481 5FA1 御 21186 52C2 勂 36283 8DBB 趻 P>20462 4FEE 修（V准固定点用浇注砼措施予以保护。 （2）施工期间应定时对高程控制网进行复测,保证其精度。（3)具体测量方法和使用的仪器以简练、有用、保证精度为原则，建立复核制度，（3）复核人员可用不同的方法进行检查. 3。2.3。1。5 放线方法 1、距离测量： 距离测量采纳钢尺测距,主要技术要求须满足《工程测量法律规范》的规定.施工控制网各点之间应保持良好的通视状况,以方便随时进复测,所有的测量记录及结果应在报送监理审核签认后方可使用。管道的起点、终点及转折点称为管道的重点,管道中线定位就是将主点位置测设到地面上去 ,并用木桩标定。管线起点及各转折点定出以后，从线路赳点开始量距，沿管道中线每隔 50m 钉一木桩（里程桩)。 根据管线的起点和各沟的挖土中心...
