Proe5.0出工程图详细操作步骤

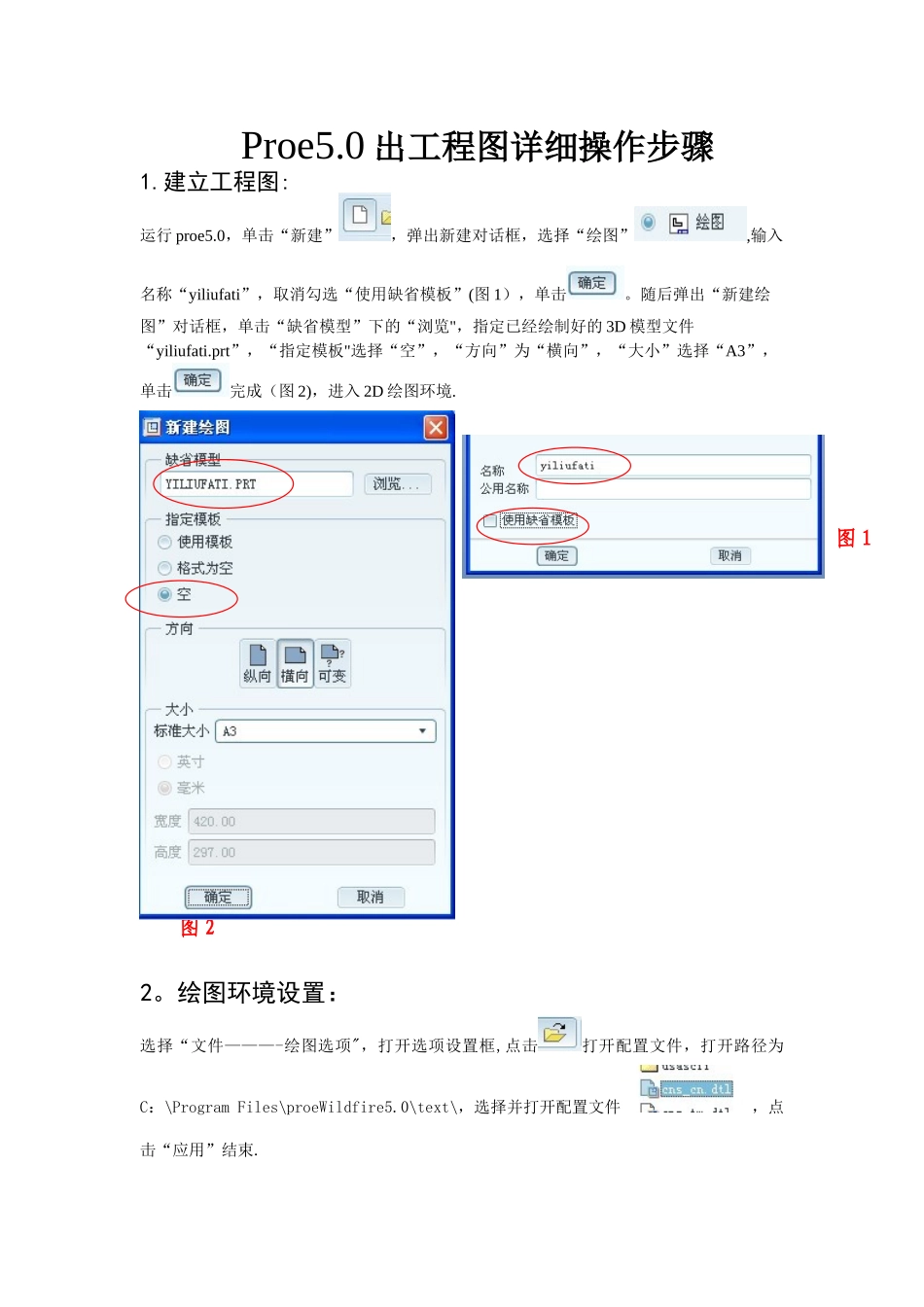

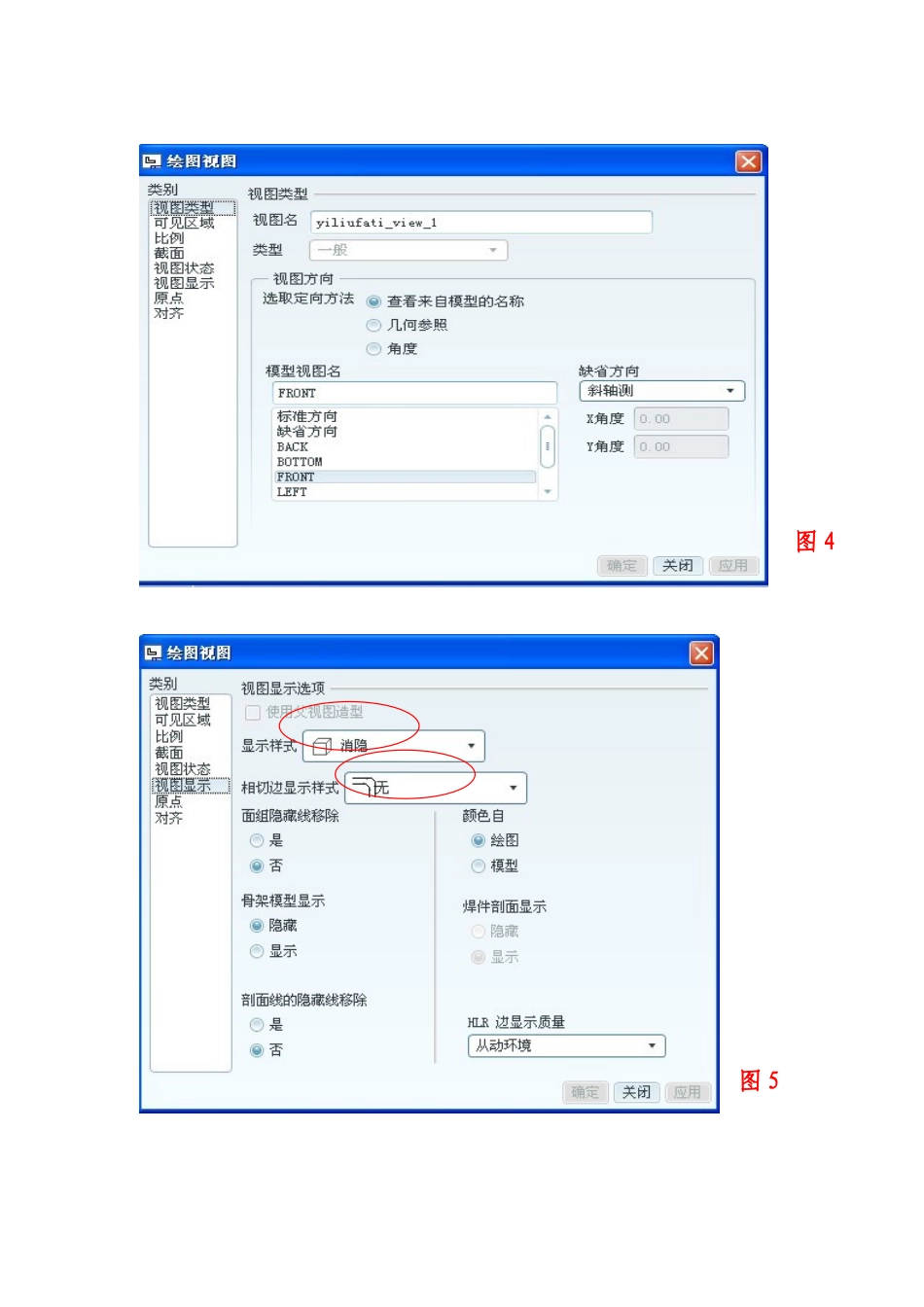

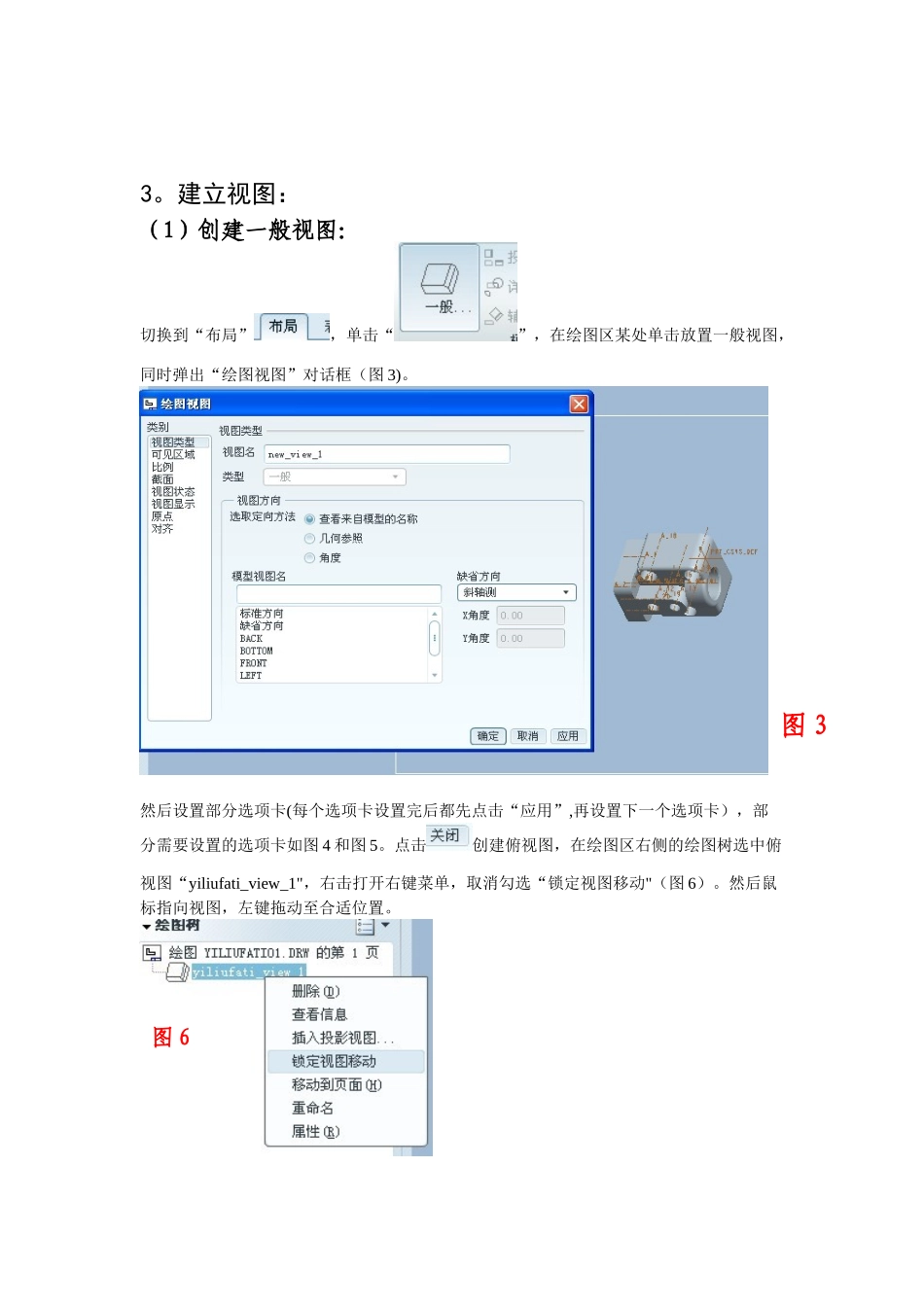

Proe5.0 出工程图详细操作步骤1.建立工程图:运行 proe5.0，单击“新建”，弹出新建对话框，选择“绘图”,输入名称“yiliufati”，取消勾选“使用缺省模板”(图 1），单击。随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览"，指定已经绘制好的 3D 模型文件“yiliufati.prt”，“指定模板"选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图 2)，进入 2D 绘图环境.2。绘图环境设置：选择“文件———-绘图选项"，打开选项设置框,点击打开配置文件，打开路径为C：\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束.图 1图 23。建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图 3)。然后设置部分选项卡(每个选项卡设置完后都先点击“应用”,再设置下一个选项卡），部分需要设置的选项卡如图 4 和图 5。点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1"，右击打开右键菜单，取消勾选“锁定视图移动"（图 6）。然后鼠标指向视图，左键拖动至合适位置。图 3图 6图 4图 5（2）创建投影视图：选中俯视图作父视图，单击，在俯视图上面放置主视图,左键确定（图 6）。双击主视图，弹出“绘图视图",在“截面"选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器"，选择“平面-———单一---—完成”，在弹出的输入框中输入剖面名“A”，单击，在俯视图中选择“TOP”面作剖面(图 7），单击“应用”结束，创建剖视图 A—A。“视图显示”的设置同俯视图（完成后如图 8）。同理，以 A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4 个基本视图和 2 个剖视图（图9）。（3）创建剖面符号：切换到,选择 A-A 剖视图 6图 7图 8图 9图，右击打开右键菜单,选择，单击俯视图作为剖面放置的视图，同理为剖视图 C-C 添加剖面符号（图 10）。3.添加标注：（1）自动标注尺寸:切换到，单击 ，弹出“显示模型注释"对话框，选择需要显示尺寸标注的特征（图 11），在对话框中选择需要显示的尺寸（图 12）和基准轴（图 13）。同理，在其他视图中现实需要的尺寸（图 14）图 10（2）手动尺寸标注：为了符合机械图样中关于合理标注尺寸的有关规则，需要手动自定义标注尺寸。图 11图 14图 12选择需要显示的尺寸选择需要显示的基准轴图 13首先...
