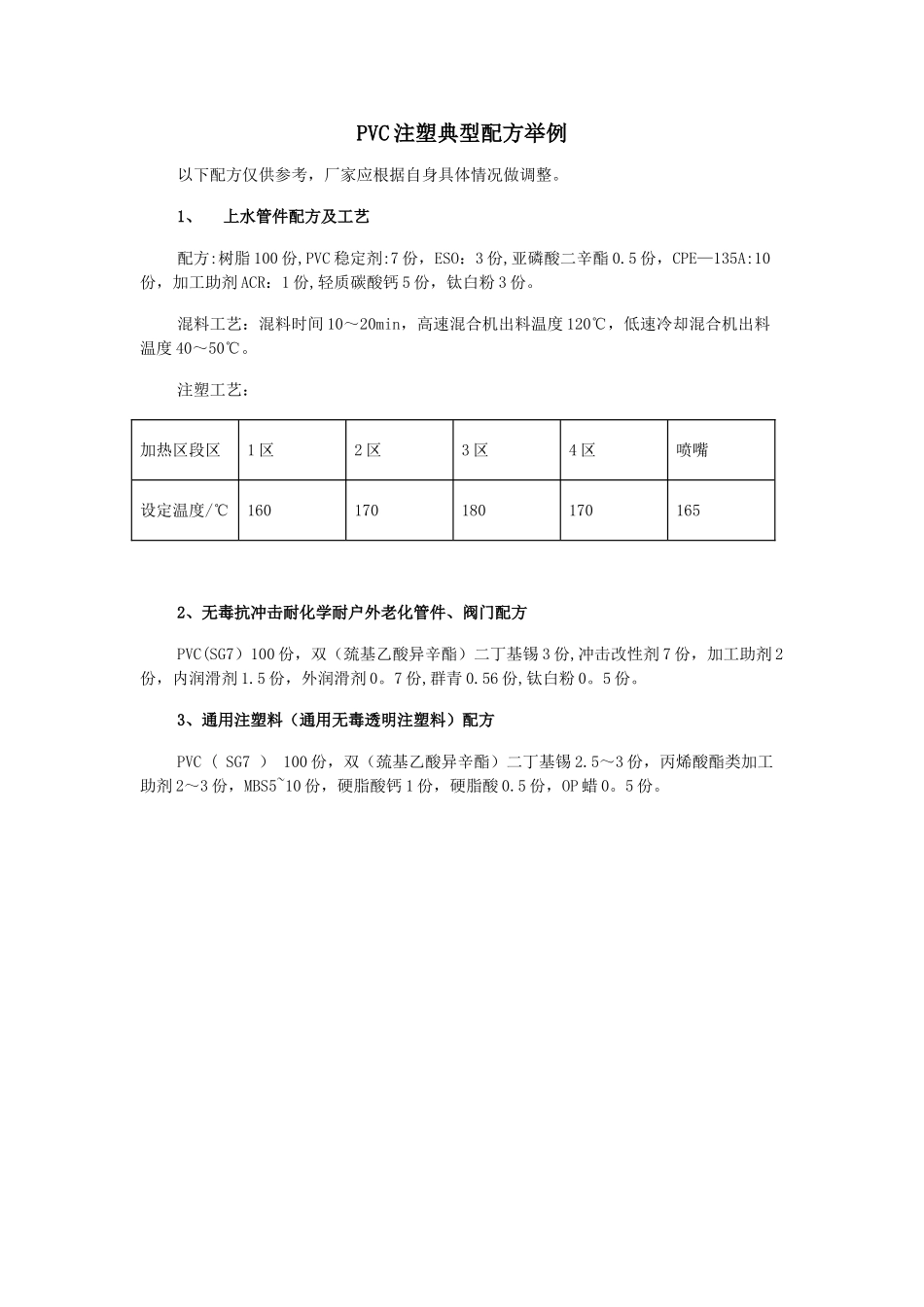

PVC 注塑典型配方举例以下配方仅供参考，厂家应根据自身具体情况做调整。1、 上水管件配方及工艺 配方:树脂 100 份,PVC 稳定剂:7 份，ESO：3 份,亚磷酸二辛酯 0.5 份，CPE—135A:10份，加工助剂 ACR：1 份,轻质碳酸钙 5 份，钛白粉 3 份。混料工艺：混料时间 10～20min，高速混合机出料温度 120℃，低速冷却混合机出料温度 40～50℃。注塑工艺：加热区段区1 区2 区3 区4 区喷嘴设定温度/℃1601701801701652、无毒抗冲击耐化学耐户外老化管件、阀门配方PVC(SG7）100 份，双（巯基乙酸异辛酯）二丁基锡 3 份,冲击改性剂 7 份，加工助剂 2份，内润滑剂 1.5 份，外润滑剂 0。7 份,群青 0.56 份,钛白粉 0。5 份。3、通用注塑料（通用无毒透明注塑料）配方PVC ( SG7 ） 100 份，双（巯基乙酸异辛酯）二丁基锡 2.5～3 份，丙烯酸酯类加工助剂 2～3 份，MBS5~10 份，硬脂酸钙 1 份，硬脂酸 0.5 份，OP 蜡 0。5 份。
