PVC穿线管材料质量标准-1分

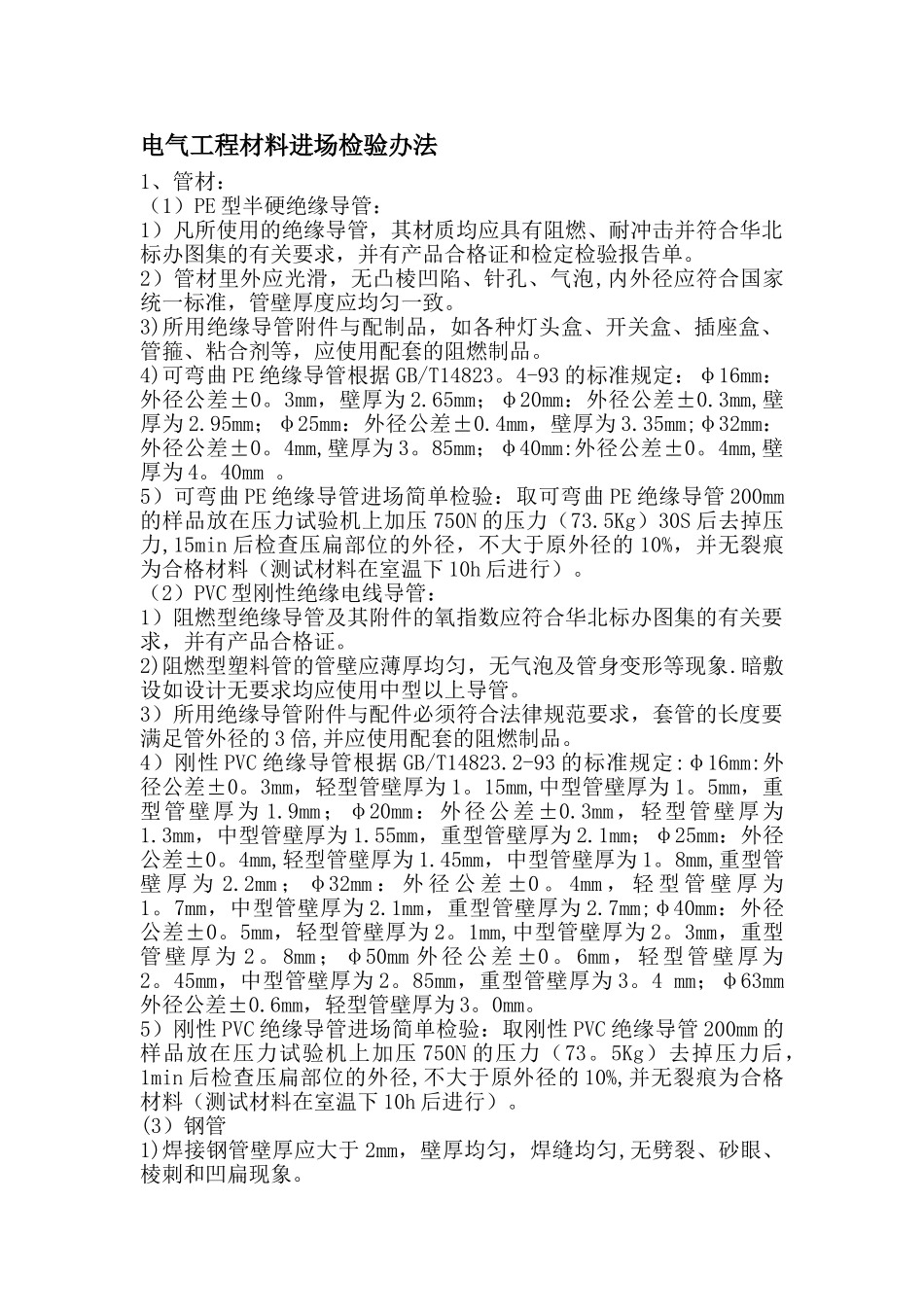

电气工程材料进场检验办法1、管材：（1）PE 型半硬绝缘导管：1）凡所使用的绝缘导管，其材质均应具有阻燃、耐冲击并符合华北标办图集的有关要求，并有产品合格证和检定检验报告单。2）管材里外应光滑，无凸棱凹陷、针孔、气泡,内外径应符合国家统一标准，管壁厚度应均匀一致。3)所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，应使用配套的阻燃制品。4)可弯曲 PE 绝缘导管根据 GB/T14823。4-93 的标准规定：φ16mm：外径公差±0。3mm，壁厚为 2.65mm；φ20mm：外径公差±0.3mm,壁厚为 2.95mm；φ25mm：外径公差±0.4mm，壁厚为 3.35mm;φ32mm：外径公差±0。4mm,壁厚为 3。85mm；φ40mm:外径公差±0。4mm,壁厚为 4。40mm 。5）可弯曲 PE 绝缘导管进场简单检验：取可弯曲 PE 绝缘导管 200mm的样品放在压力试验机上加压 750N 的压力（73.5Kg）30S 后去掉压力,15min 后检查压扁部位的外径，不大于原外径的 10%，并无裂痕为合格材料（测试材料在室温下 10h 后进行）。（2）PVC 型刚性绝缘电线导管：1）阻燃型绝缘导管及其附件的氧指数应符合华北标办图集的有关要求，并有产品合格证。2)阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象.暗敷设如设计无要求均应使用中型以上导管。3）所用绝缘导管附件与配件必须符合法律规范要求，套管的长度要满足管外径的 3 倍,并应使用配套的阻燃制品。4）刚性 PVC 绝缘导管根据 GB/T14823.2-93 的标准规定:φ16mm:外径公差±0。3mm，轻型管壁厚为 1。15mm,中型管壁厚为 1。5mm，重型管壁厚为 1.9mm；φ20mm：外径公差±0.3mm，轻型管壁厚为1.3mm，中型管壁厚为 1.55mm，重型管壁厚为 2.1mm；φ25mm：外径公差±0。4mm,轻型管壁厚为 1.45mm，中型管壁厚为 1。8mm,重型管壁 厚 为 2.2mm ； φ32mm ： 外 径 公 差 ±0 。 4mm ， 轻 型 管 壁 厚 为1。7mm，中型管壁厚为 2.1mm，重型管壁厚为 2.7mm;φ40mm：外径公差±0。5mm，轻型管壁厚为 2。1mm,中型管壁厚为 2。3mm，重型管壁厚为 2。8mm；φ50mm 外径公差 ±0。6mm，轻型管壁厚为2。45mm，中型管壁厚为 2。85mm，重型管壁厚为 3。4 mm；φ63mm外径公差±0.6mm，轻型管壁厚为 3。0mm。5）刚性 PVC 绝缘导管进场简单检验：取刚性 PVC 绝缘导管 200mm 的样品放在压力试验机上加压 750N 的压力（73。5Kg）去掉压力后，1min 后检查压扁部位的外径,不大...
