p屏蔽机房-电磁屏蔽机房工程施工方法及技术要求

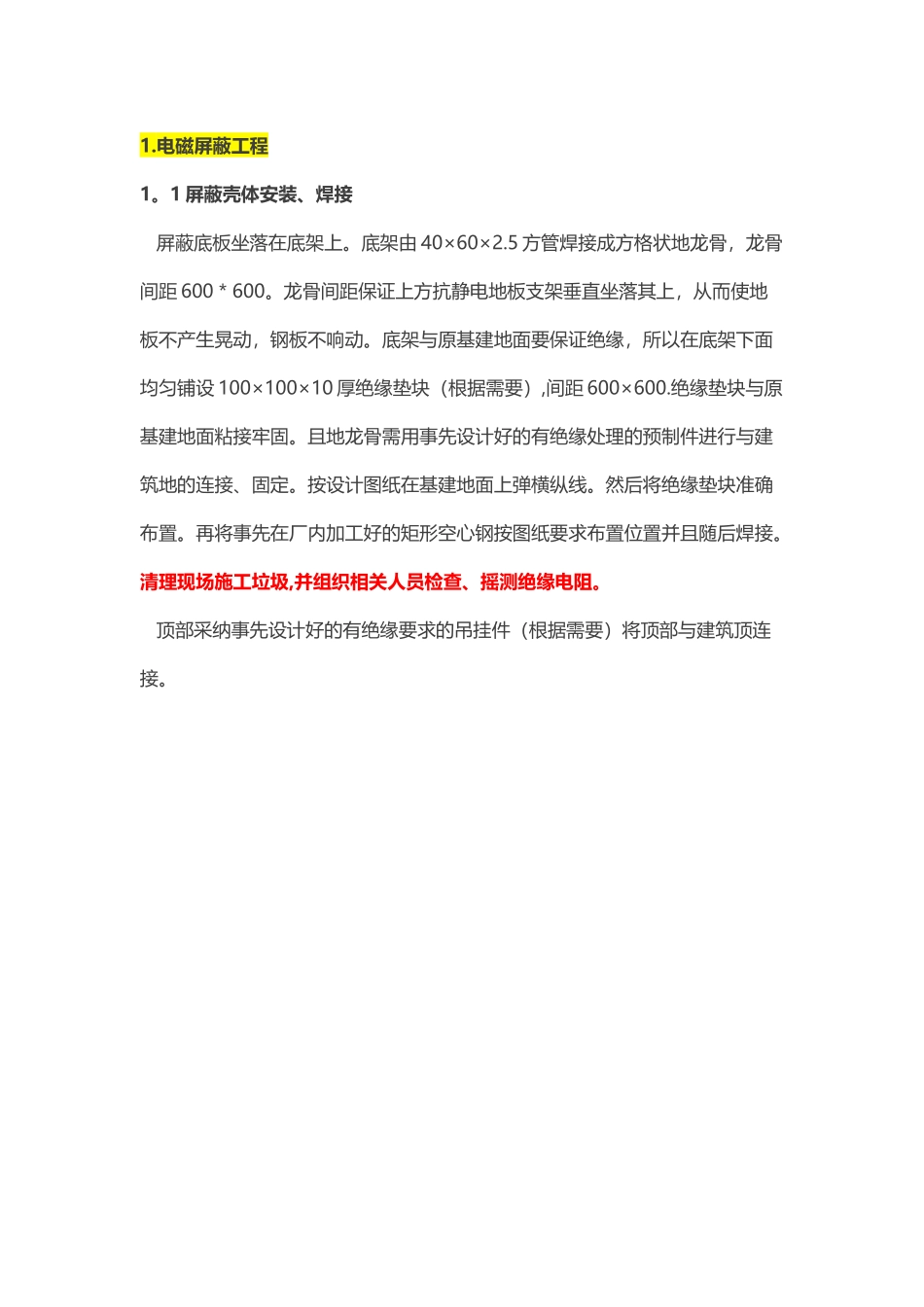

1.电磁屏蔽工程1。1 屏蔽壳体安装、焊接 屏蔽底板坐落在底架上。底架由 40×60×2.5 方管焊接成方格状地龙骨，龙骨间距 600＊600。龙骨间距保证上方抗静电地板支架垂直坐落其上，从而使地板不产生晃动，钢板不响动。底架与原基建地面要保证绝缘，所以在底架下面均匀铺设 100×100×10 厚绝缘垫块（根据需要）,间距 600×600.绝缘垫块与原基建地面粘接牢固。且地龙骨需用事先设计好的有绝缘处理的预制件进行与建筑地的连接、固定。按设计图纸在基建地面上弹横纵线。然后将绝缘垫块准确布置。再将事先在厂内加工好的矩形空心钢按图纸要求布置位置并且随后焊接。清理现场施工垃圾,并组织相关人员检查、摇测绝缘电阻。 顶部采纳事先设计好的有绝缘要求的吊挂件（根据需要）将顶部与建筑顶连接。 待框架施工完成后，经检验合格后进行防锈处理。 安装焊接屏蔽底板时,将所有底板按图排列放在底架上，从一侧与底架拼齐,对齐缝，并用夹紧器夹紧，然后进行塞焊定位。接下来钢板模块全部点焊,焊点间距 400 左右，焊点长 6mm 左右。点焊时先点焊每个边的中点，逐渐向角部延伸，并使底板紧贴地梁。底板点焊结束后进行满焊。焊接完成后，测量尺寸与图纸对比。 墙板先从一角板一块一块或两块焊好后顺序拼装，门上墙板待门安装完成后在拼装，有通风波导窗的墙板应先焊好通风波导窗后再进行拼装。每拼装一块墙板应与底板和邻板边对齐.先分段点焊(要求同上)后进行满焊。 上顶板前，应将一个跨度的几块板焊在一起,并保证每个跨度有 4‰的起拱度。拼装时应先举起一头将其钩在墙板上，然后举起另一头装在合适的位置上，对齐各边后夹紧，点焊、满焊。有通风波导窗的先安装好通风波导窗后再上顶.1.2 屏蔽门的安装（采纳品牌:KITOZER) 门安装以上下铰链轴轴心为基准点,2 点垂直度偏差不应大于 2mm，并且要兼顾门框与门扇的垂直度要求.先将门框和门扇分开以便于固定操作.将门框立起放到相应位置，然后将门框与墙板用夹紧器夹紧。调整垂直度，待调到合适位置将门框和墙板点焊。点焊后将夹紧器卸下，测量垂直度，如符合要求安装门扇，如不符合要求将点焊焊点磨开，重新定位，重新焊接. 将门扇安装到门框上调整垂直度.安装完毕后门扇自由开、关时旋转灵活，旋转到任何指定位置时能止于该位置不再旋转;插刀槽槽口大平面平整度偏差小于2mm；门扇上、下锁紧装置在关门时都能同时接触上、安装完毕手动状态开启不可太费劲。 屏蔽门进场整体无变形、表面无划...
