QJZ2-80矿用隔爆兼本质安全型真空电磁起动器

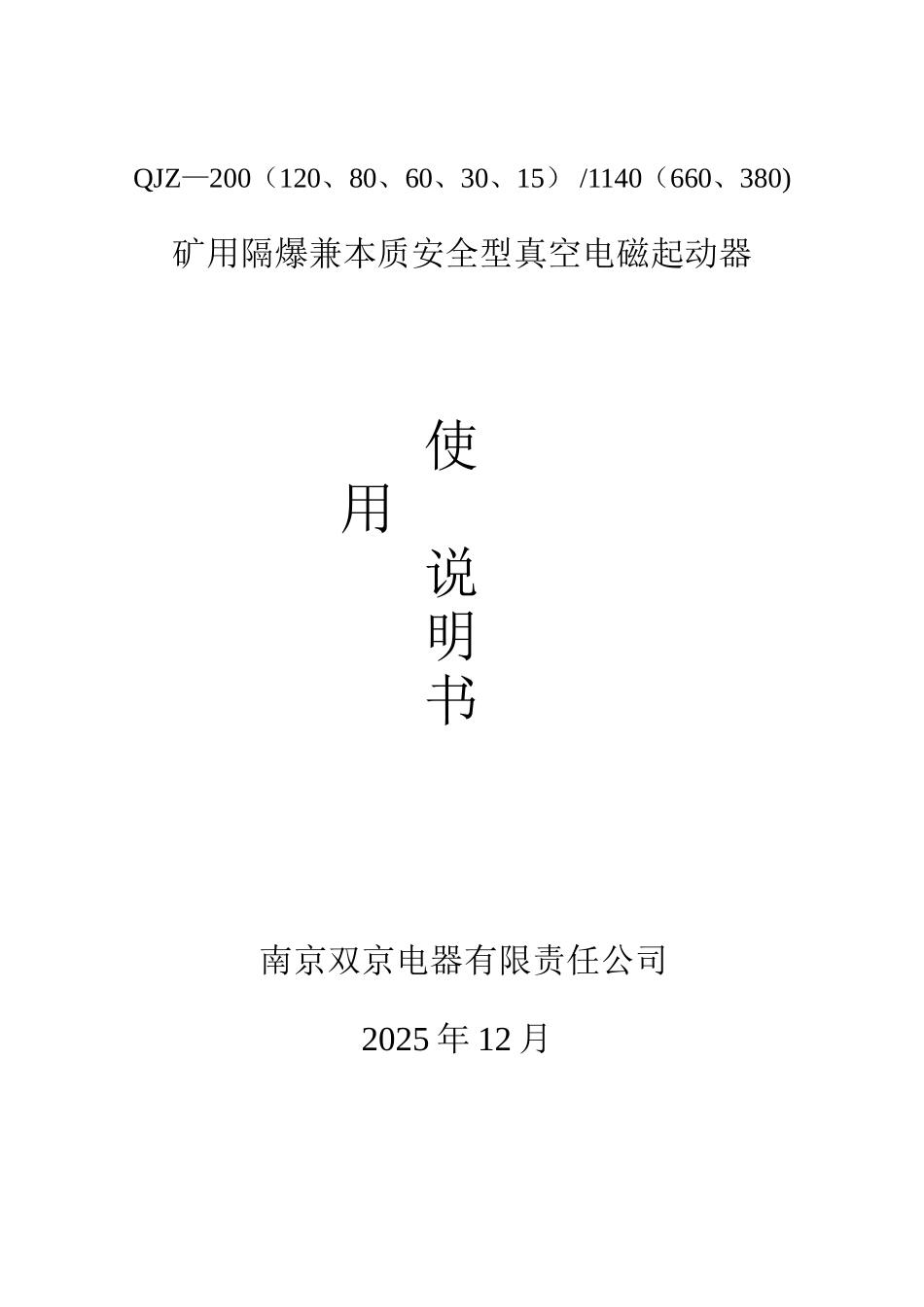

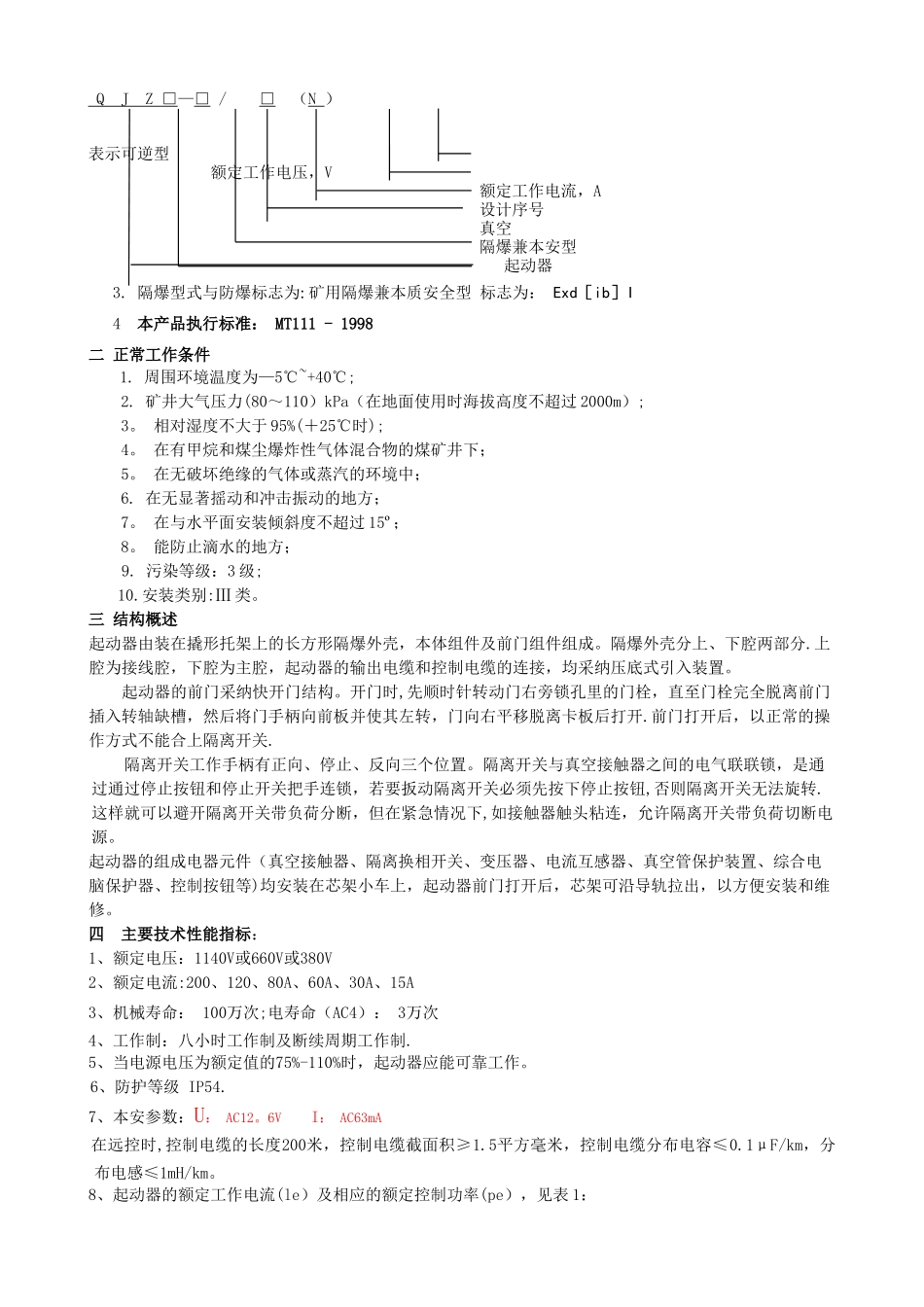

QJZ—200（120、80、60、30、15） /1140（660、380)矿用隔爆兼本质安全型真空电磁起动器使 用 说 明 书南京双京电器有限责任公司2025 年 12 月注意事项（1）安装使用前请详细阅读使用说明书！(2）严禁带电开盖！(3）严禁损伤防爆面！（4）在使用和维护时,严禁更改本安电路参数及电器元件的规格、型号和参数。(5）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量.（6）起动器在远控时不准使用接地芯线作为本安控制回路控制线。一 概述1。主要用途及适用范围QJZ—200（120、80、60、30、15）/1140(660、380）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷)和煤尘的矿井中，在沟通50Hz,额定电压1140V或660V或380V的供电系统中，控制额定电流至200A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护.2。 型号的组成及代表意义 Q J Z □—□ / □ （N ）表示可逆型 额定工作电压，V 额定工作电流，A 设计序号真空 隔爆兼本安型起动器3. 隔爆型式与防爆标志为: 矿用隔爆兼本质安全型 标志为： Exd［ib］I4 本产品执行标准： MT111 - 1998二 正常工作条件1. 周围环境温度为—5℃~+40℃;2. 矿井大气压力(80～110）kPa（在地面使用时海拔高度不超过 2000m）;3。 相对湿度不大于 95%(＋25℃时);4。 在有甲烷和煤尘爆炸性气体混合物的煤矿井下；5。 在无破坏绝缘的气体或蒸汽的环境中；6. 在无显著摇动和冲击振动的地方；7。 在与水平面安装倾斜度不超过 15º；8。 能防止滴水的地方；9. 污染等级：3 级;10.安装类别:Ⅲ 类。三 结构概述起动器由装在撬形托架上的长方形隔爆外壳，本体组件及前门组件组成。隔爆外壳分上、下腔两部分.上腔为接线腔，下腔为主腔，起动器的输出电缆和控制电缆的连接，均采纳压底式引入装置。起动器的前门采纳快开门结构。开门时,先顺时针转动门右旁锁孔里的门栓，直至门栓完全脱离前门插入转轴缺槽，然后将门手柄向前板并使其左转，门向右平移脱离卡板后打开.前门打开后，以正常的操作方式不能合上隔离开关.隔离开关工作手柄有正向、停止、反向三个位置。隔离开关与真空接触器之间的电气联联锁，是通过通过停止按钮和停止开关把手连锁，若要扳动隔离开关必须先按下停止按钮,否则隔离开关无法旋转.这样就可以避开隔离开关带负荷分断，但在紧急情...
