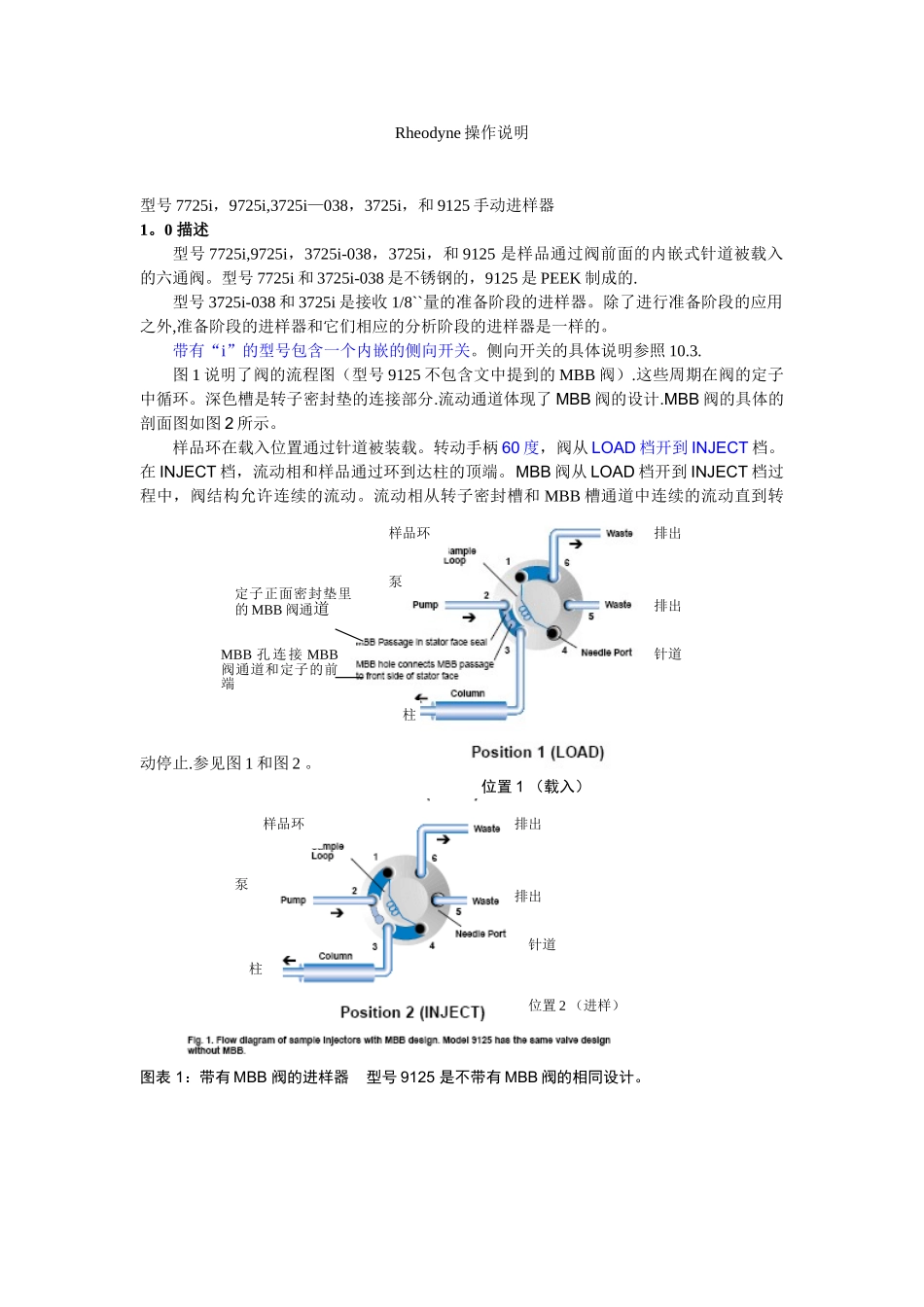

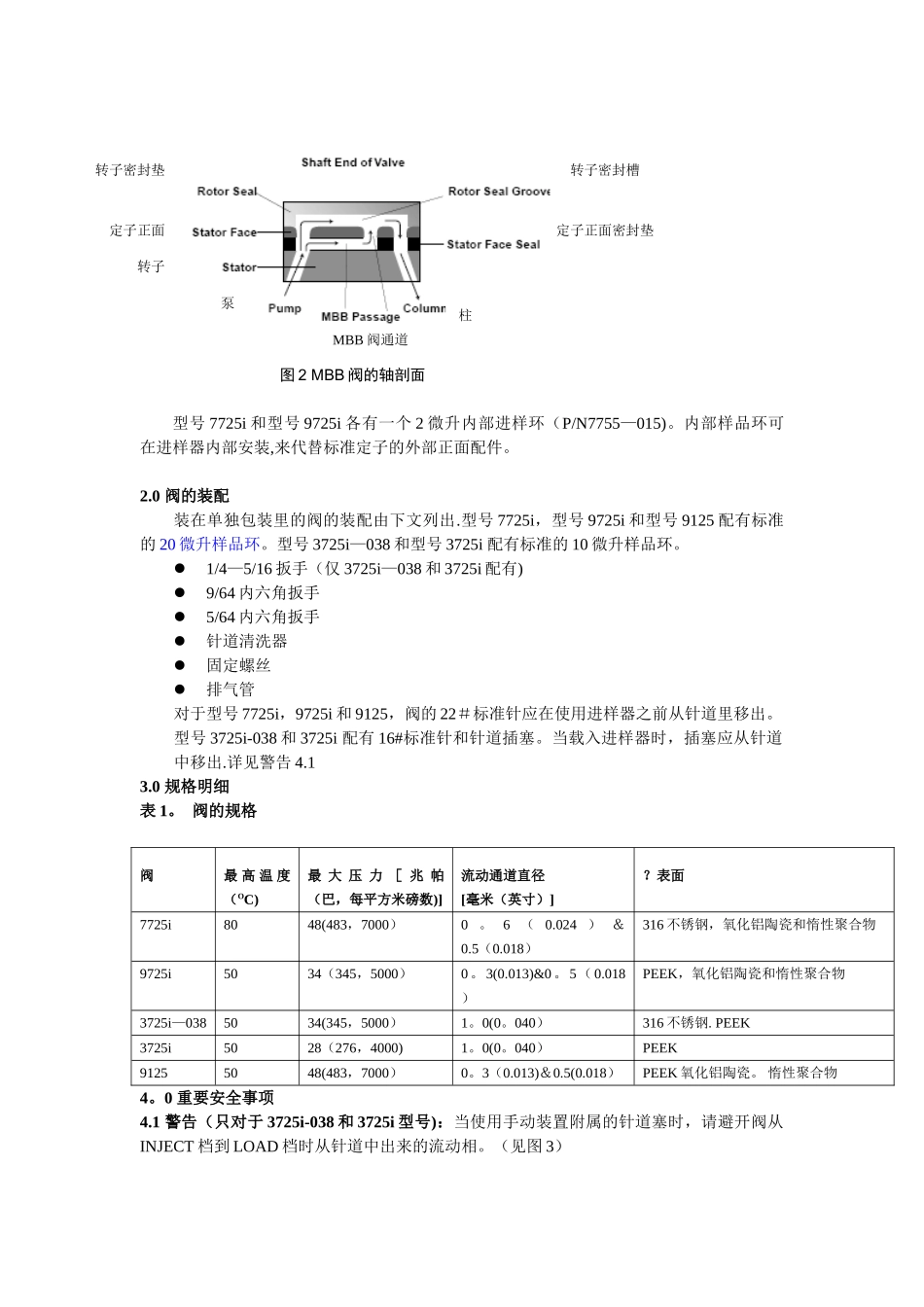

Rheodyne 操作说明型号 7725i，9725i,3725i—038，3725i，和 9125 手动进样器1。0 描述型号 7725i,9725i，3725i-038，3725i，和 9125 是样品通过阀前面的内嵌式针道被载入的六通阀。型号 7725i 和 3725i-038 是不锈钢的，9125 是 PEEK 制成的.型号 3725i-038 和 3725i 是接收 1/8``量的准备阶段的进样器。除了进行准备阶段的应用之外,准备阶段的进样器和它们相应的分析阶段的进样器是一样的。带有“i”的型号包含一个内嵌的侧向开关。侧向开关的具体说明参照 10.3.图 1 说明了阀的流程图（型号 9125 不包含文中提到的 MBB 阀）.这些周期在阀的定子中循环。深色槽是转子密封垫的连接部分.流动通道体现了 MBB 阀的设计.MBB 阀的具体的剖面图如图 2 所示。样品环在载入位置通过针道被装载。转动手柄 60 度，阀从 LOAD 档开到 INJECT 档。在 INJECT 档，流动相和样品通过环到达柱的顶端。MBB 阀从 LOAD 档开到 INJECT 档过程中，阀结构允许连续的流动。流动相从转子密封槽和 MBB 槽通道中连续的流动直到转动停止.参见图 1 和图 2 。位置 1 （载入）图表 1：带有 MBB 阀的进样器 型号 9125 是不带有 MBB 阀的相同设计。样品环泵柱针道排出排出定子正面密封垫里的 MBB 阀通道MBB 孔连接 MBB阀通道和定子的前端位置 2 （进样） 样品环泵柱排出排出针道图 2 MBB 阀的轴剖面 型号 7725i 和型号 9725i 各有一个 2 微升内部进样环（P/N7755—015)。内部样品环可在进样器内部安装,来代替标准定子的外部正面配件。2.0 阀的装配装在单独包装里的阀的装配由下文列出.型号 7725i，型号 9725i 和型号 9125 配有标准的 20 微升样品环。型号 3725i—038 和型号 3725i 配有标准的 10 微升样品环。1/4—5/16 扳手（仅 3725i—038 和 3725i 配有)9/64 内六角扳手5/64 内六角扳手针道清洗器固定螺丝排气管对于型号 7725i，9725i 和 9125，阀的 22＃标准针应在使用进样器之前从针道里移出。型号 3725i-038 和 3725i 配有 16#标准针和针道插塞。当载入进样器时，插塞应从针道中移出.详见警告 4.13.0 规格明细表 1。 阀的规格 阀最 高 温 度（OC)最 大 压 力 ［ 兆 帕（巴，每平方米磅数)]流动通道直径[毫米（英寸）]？表面7725i8048(483，7000）0 。 6 （ 0.024 ） ＆0.5（0.018）316 不锈钢，氧化铝陶瓷和惰性聚合物9725i5...
