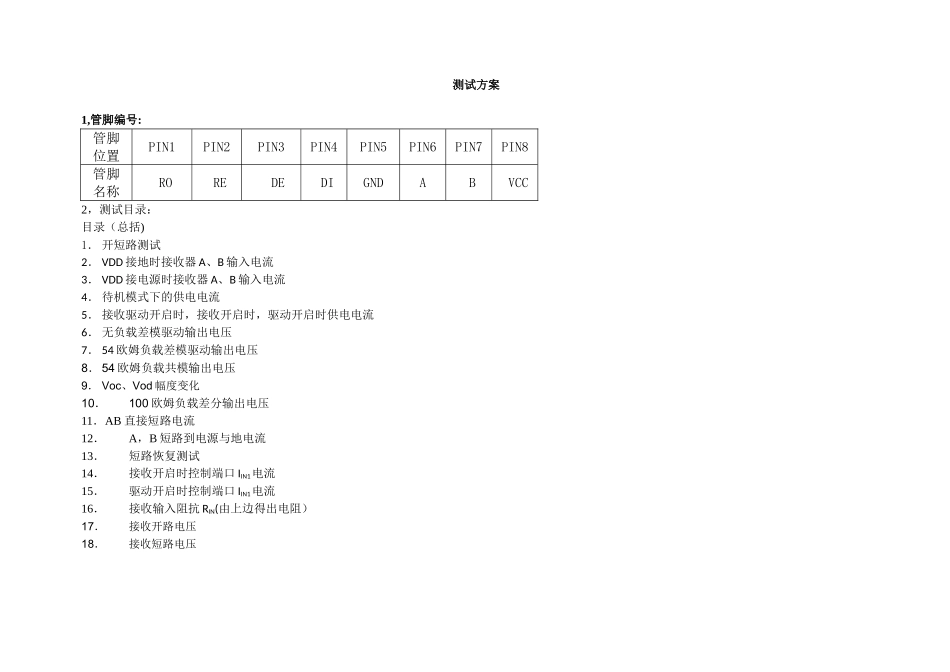

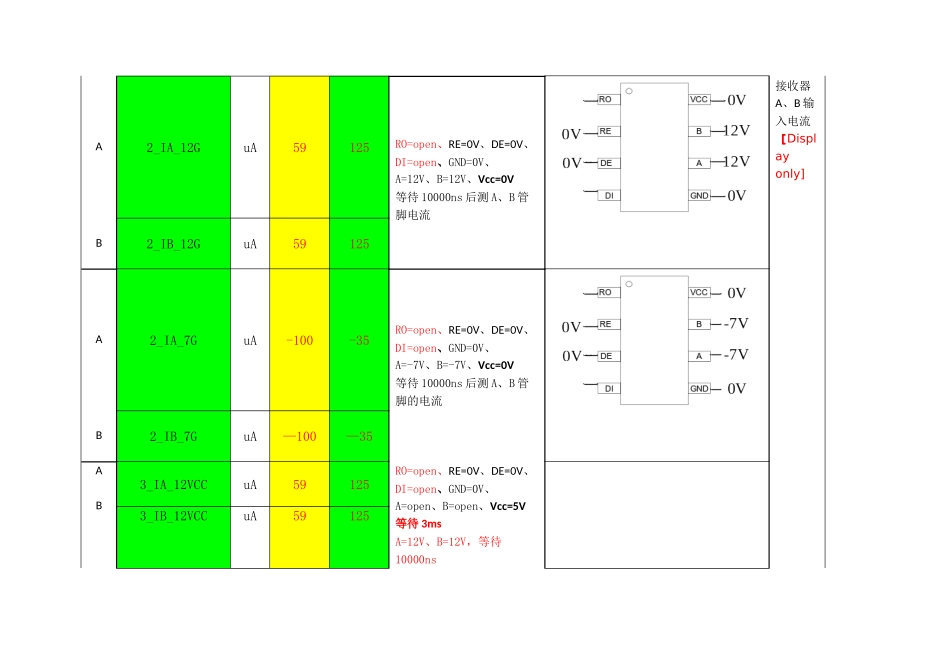

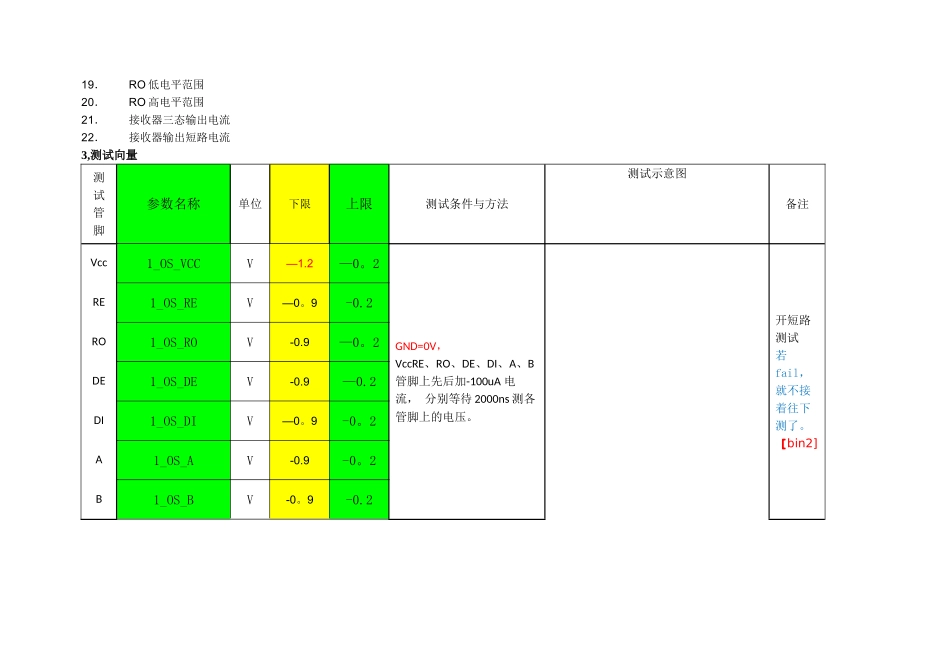

测试方案1,管脚编号:管脚位置PIN1PIN2PIN3PIN4PIN5PIN6PIN7PIN8管脚名称ROREDEDIGNDABVCC2，测试目录：目录（总括)1． 开短路测试2． VDD 接地时接收器 A、B 输入电流3． VDD 接电源时接收器 A、B 输入电流4． 待机模式下的供电电流5． 接收驱动开启时，接收开启时，驱动开启时供电电流6． 无负载差模驱动输出电压7． 54 欧姆负载差模驱动输出电压8． 54 欧姆负载共模输出电压9． Voc、Vod 幅度变化10．100 欧姆负载差分输出电压11．AB 直接短路电流12．A，B 短路到电源与地电流13．短路恢复测试14．接收开启时控制端口 IIN1电流15．驱动开启时控制端口 IIN1电流16．接收输入阻抗 RIN(由上边得出电阻）17．接收开路电压18．接收短路电压19．RO 低电平范围20．RO 高电平范围21．接收器三态输出电流22．接收器输出短路电流3,测试向量测试管脚参数名称单位下限上限测试条件与方法测试示意图备注Vcc1_OS_VCCV—1.2—0。2GND=0V，VccRE、RO、DE、DI、A、B管脚上先后加-100uA 电流， 分别等待 2000ns 测各管脚上的电压。开短路测试若fail，就不接着往下测了。［bin2]RE1_OS_REV—0。9-0.2RO1_OS_ROV-0.9—0。2DE1_OS_DEV-0.9—0.2DI1_OS_DIV—0。9-0。2A1_OS_AV-0.9-0。2B1_OS_BV-0。9-0.2A2_IA_12GuA59125RO=open、RE=0V、DE=0V、DI=open、GND=0V、A=12V、B=12V、Vcc=0V等待 10000ns 后测 A、B 管脚电流接收器A、B 输入电流［Display only]B2_IB_12GuA59125A2_IA_7GuA-100-35RO=open、RE=0V、DE=0V、DI=open、GND=0V、A=-7V、B=-7V、Vcc=0V等待 10000ns 后测 A、B 管脚的电流B2_IB_7GuA—100—35AB3_IA_12VCCuA59125RO=open、RE=0V、DE=0V、DI=open、GND=0V、A=open、B=open、Vcc=5V等待 3msA=12V、B=12V，等待10000ns3_IB_12VCCuA59125后测管脚电流，记A3_IA_7VCCuA-100-35RO=open、RE=0V、DE=0V、DI=open、GND=0V、A=—7V、B=-7V、Vcc=5V等待 10000ns 后测管脚电流IRA7，IRB7B3_IB_7VCCuA-100—35Vcc4_ISD1uA0。510RO=open、RE=5V、DE=0V、DI=0V、GND=0V、A=open、B=open、Vcc=5V等待 20000ns 后测 Vcc 端上电流待机模式下的供电电流［bin3］Vcc4_ISD2uA0。510RO=open、RE=5V、DE=0V、DI=5V、GND=0V、A=open、B=open、Vcc=5V等待 20000ns 后测 Vcc 端上电流Vcc5_IVCC1uA100800RO=open、RE=0V、DE=5V、DI=0V、GND=0V、A=open、B=open、Vcc=5V等待 5000ns 后测 Vcc 上电流接收驱动供电电流［Bin...
